Wireless LAN Router 11 Mbps

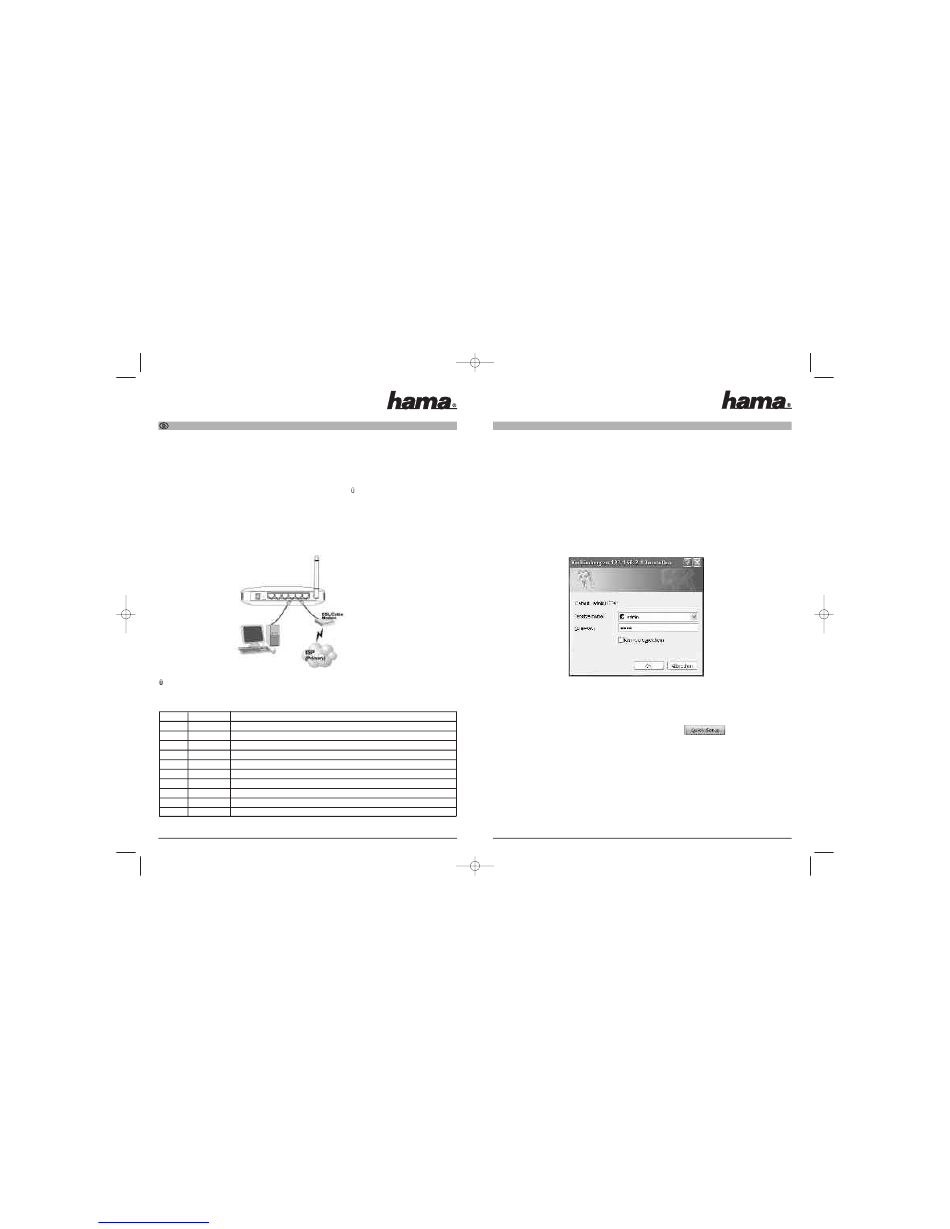

Anschluss des Wireless LAN Routers:
• Der Betrieb darf weder in der Nähe von Heizungen noch in staubiger oder feuchter Umgebung erfolgen.
• Trennen Sie das Gerät vor dem Anschließen vom Stromnetz
• Schließen Sie die Computer, andere Netzwerkgeräte, Hub/Switch an die Buchsen 1-4 an. Verwenden Sie
hierzu ein Crossover oder CAT5 Patchkabel (max. 100m). Der eingebaute Switch erkennt selbständig die
Verbindungsgeschwindigkeit von 10 oder 100 Mbps, half/full Duplex bertragungsmodus sowie den ver-
wendeten Kabeltyp.
• Verbinden Sie den Ethernet-Port Ihres Modems mit dem Anschluss "WAN" am Router. Je nach Modem
wird ein 1:1 oder Cross-Over belegtes Kabel benötigt. In den meisten Fällen kann das bereits vorhandene
Anschlusskabel verwendet werden.
• Stecken Sie nun das mitgelieferte Netzgerät in eine freie Steckdose und verbinden es dann mit dem
Router. Vorsicht: Ein ungeeignetes Netzteil kann zu Beschädigungen führen!
berprüfung der Installation:
An der Vorderseite befinden sich 10 LEDs zur Statusanzeige:
LED
PWR
WLAN
WAN
LAN1-4
Downloaded from www.Manualslib.com
12.02.2004 13:24 Uhr Seite 4
Zustand Status
Leuchtet Netzteil ist angeschlossen und liefert Strom
Aus Kein Netzteil angeschlossen, keine Stromversorgung des Geräts
Blinkt Der WLAN- Port hat eine korrekte Netzwerkverbindung hergestellt
Aus Kein WLAN Gerät in Reichweite oder ohne Funktion
Leuchtet Der WAN- Port hat eine korrekte Netzwerkverbindung hergestellt
Blinkt Datentransfer über WAN- Port
Aus Keine Verbindung
Leuchtet Der entsprechende LAN-Port hat eine korrekte Netzwerkverbindung hergestellt
Blinkt Datentransfer über jeweiligen LAN-Port
Aus Keine Verbindung
manuals search engine
Software-Konfiguration:
Auf allen PCs die das Internet nutzen sollen muss das TCP/IP- Protokoll installiert sein. Standardmäßig ist für
den Router die IP- Adresse 192.168.2.1 und ein aktivierter DHCP- Server vorkonfiguriert. Dadurch erhalten die
angeschlossenen PCs automatisch passende Adressen und weitere Einstellungen. Wir empfehlen, dies
beizubehalten. Wählen Sie für alle PCs die am Router angeschlossen sind die TCP/IP- Einstellung
"IP-Adresse automatisch beziehen". Danach können Sie den Router per Web-Browser einrichten. Der
Browser muss Java-fähig sein und diese Funktion aktiviert haben (z.B. Internet Explorer 5.0 und neuer oder
Netscape Navigator ab Version 4.71)
Um die Konfiguration zu starten, öffnen Sie Ihren Browser und geben als Adresse "http://192.168.2.1" ein. Es
erscheint danach das Auswahl-Menü ( siehe unteres Bild ) des Routers.
Es erscheint danach das Login-Fenster. Anfangs ist der Benutzername: admin und das Kennwort: 1234.
Klicken Sie nach der Eingabe auf OK um sich auf dem Router einzuloggen.
Bitte starten Sie nach dem Einloggen die Konfiguration indem sie auf klicken.
