Montageproceduren (F-Serie)
Als de gebruikte videopanelen uit de F-serie montagegaten met schroefdraad in de middenpositie hebben, wordt
aanbevolen om deze te gebruiken in plaats van montagegaten met schroefdraad in de hoekposities.

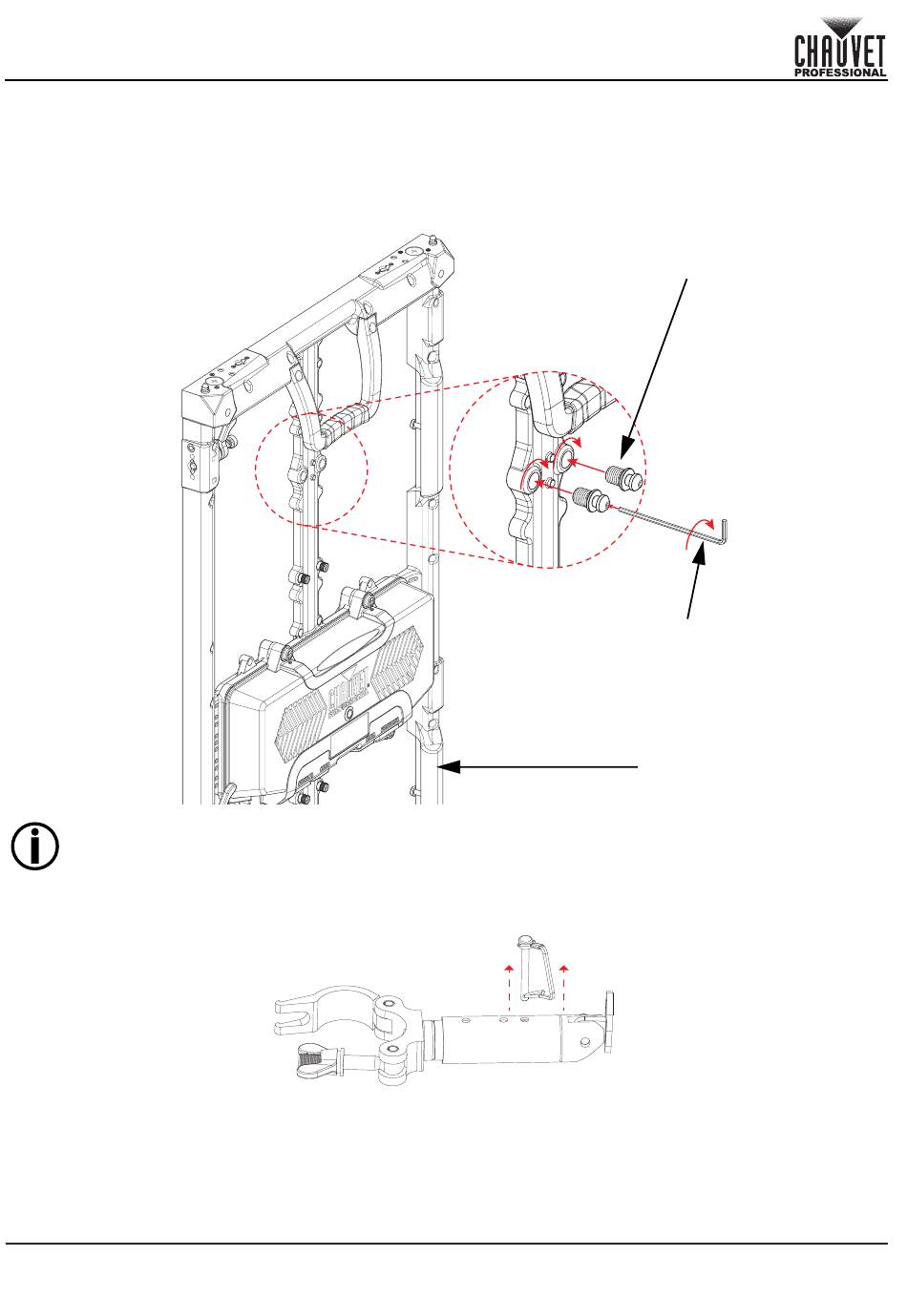

1. Bevestig het videopaneel uit de F-serie aan het rigbar-paneel door de magnetische uitlijnconusen uit te lijnen en
de mannelijke verbindingsspieën te vergrendelen.
2. Steek de M12-paneelbevestigingsschroeven in de M12-montagegaten met schroefdraad in de middenpositie en
zet ze vast met een zeskantsleutel van 3 mm..
De F2 en F5IP-videopanelen hebben raamwerken met een centrale montagepositie. Voor het F3-
videopaneel moet de paneelbevestigingsschroef in de hoek van het raamwerk ingebracht zijn. Zowel
de F4IP als de Vivid 4 zijn opgewaardeerd met centrale montagepositieraamwerken en kunnen
afhankelijk van de besteldatum variëren.
3. Strek de paneelbevestigingsarm uit tot het derde vergrendelingsniveau.
a. Drukt u de vergrendelingspen met een vinger in.
13
BEKNOPTE HANDLEIDING
M12 Paneelbevestigingsschroeven
Zeskantsleutel van 3 mm
Videopaneel
