FR
Procedures d'empilement (Série F)
Si les panneaux vidéo de la série F utilisés disposent de trous de fixation filetés en position centrale, il est recommandé
de les utiliser à la place des trous de fixation filetés situés dans les angles.

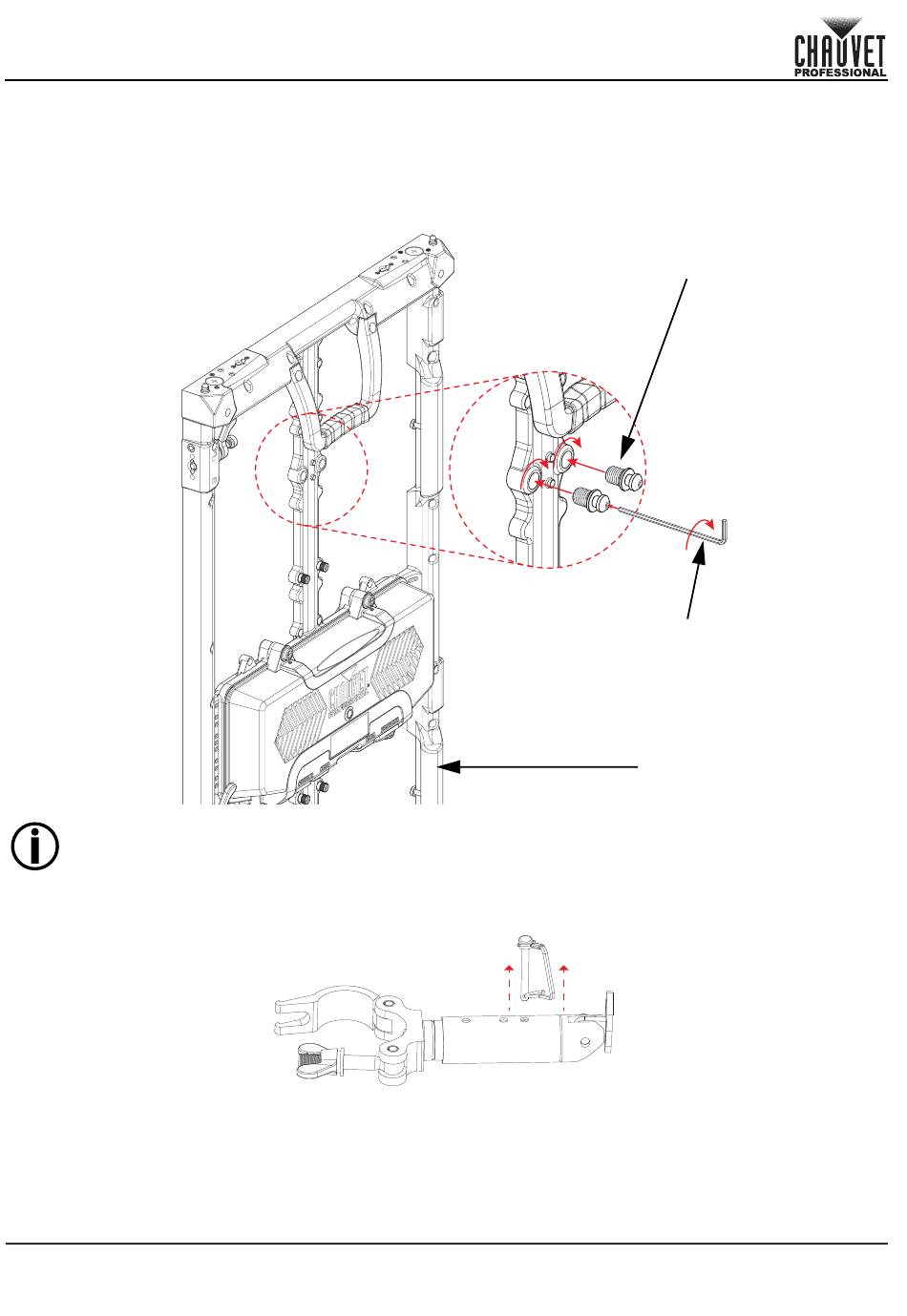

1. Fixez le panneau vidéo de la série F au panneau de la barre de montage en alignant les coniques d'alignement
magnétique et en verrouillant les speegos de connexion mâle.
2. Insérez les vis de fixation du panneau M12 dans les trous de fixation filetés M12 en position centrale et serrez
avec une clé hexagonale de 3 mm.
Les panneaux vidéo F2 et F5IP disposent de cadres avec une position de montage centrale. Le
panneau vidéo F3 a besoin que la vis de fixation du panneau soit insérée dans le coin du cadre. Les
panneaux F4IP et Vivid 4 ont tous deux été améliorés avec des cadres à position centrale de montage,
et peuvent présenter des variances en fonction de la date de commande.
3. Étendre le bras de fixation du panneau jusqu'au troisième niveau de verrouillage.
a. Retirer la goupille à nourrice du bras de fixation du panneau
11
GUIDE DE RÉFÉRENCE RAPIDE
Vis de fixation de panneau M12
Clé hexagonale de 3 mm
Panneau vidéo
