Vorgehenweis beim Montage (Serie F)
Wenn die verwendeten Videobildschirme der Serie F über Gewindebohrungen in der Mittelposition verfügen, wird empfohlen,
diese anstelle der Gewindebohrungen in den Eckpositionen zu verwenden.

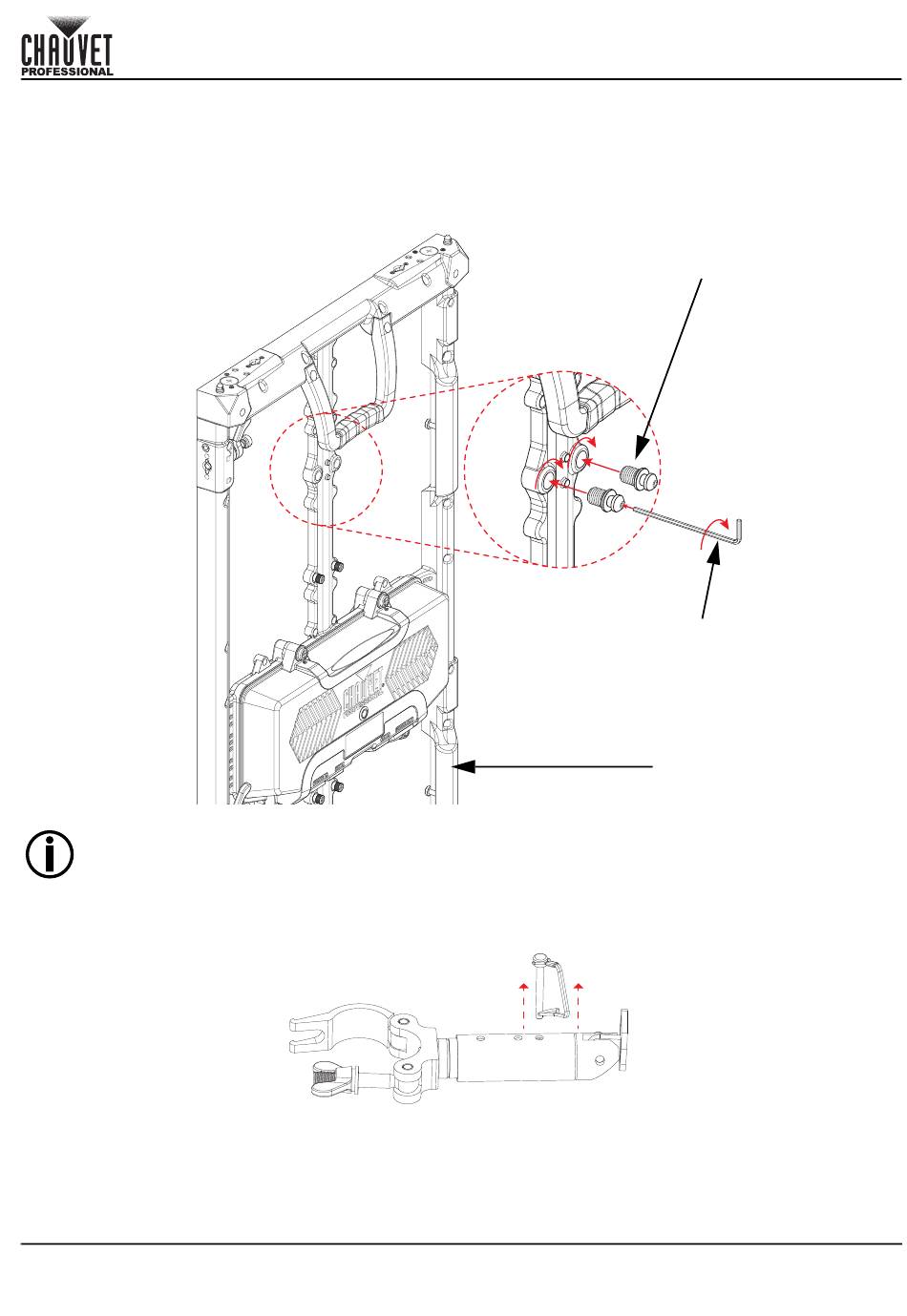

1. Befestigen Sie das Videopaneel der F-Serie an der Rigg-Leistenplatte, indem Sie die Magnetausrichtungskegel
ausrichten und die männlichen Verbindungsspeegos verriegeln.
2. Stecken Sie die Schrauben M12 zur Befestigung von Videobildschirmen in die Gewindebohrungen M12 in der
Mittelposition ein und ziehen Sie diese mit einem 3-mm-Inbusschlüssel fest.
Die Videobildschirme F2 und F5IP verfügen über Rahmen mit einer mittleren Montageposition. Beim
Videobildschirm F3 muss die Schraube zur Befestigung von Videobildschirmen an der Ecke des
Rahmens eingesteckt werden. Der F4IP wie auch der Vivid 4 haben in der neuen Ausführung Rahmen
mit einer mittleren Montageposition erhalten; die jeweilige Ausführung kann je nach Bestelldatum
variieren.
3. Verlängern der Panel-Befestigungsarm bis zum bis zur dritten Verriegelungsebene.
a. Den Sicherungsstift vom Panel-Befestigungsarm entfernen. .
Ground Stack Kit KA Rev. 1
KURZANLEITUNG
Befestigungsschrauben M12
3-mm-Inbusschlüssel
Videopaneel
