Procedimientos de montaje (Serie F)
Si los paneles de vídeo de la serie F que esté usando tienen agujeros de montaje con rosca en la posición central, se
recomienda utilizarlos en lugar de los agujeros de montaje con rosca de las esquinas.

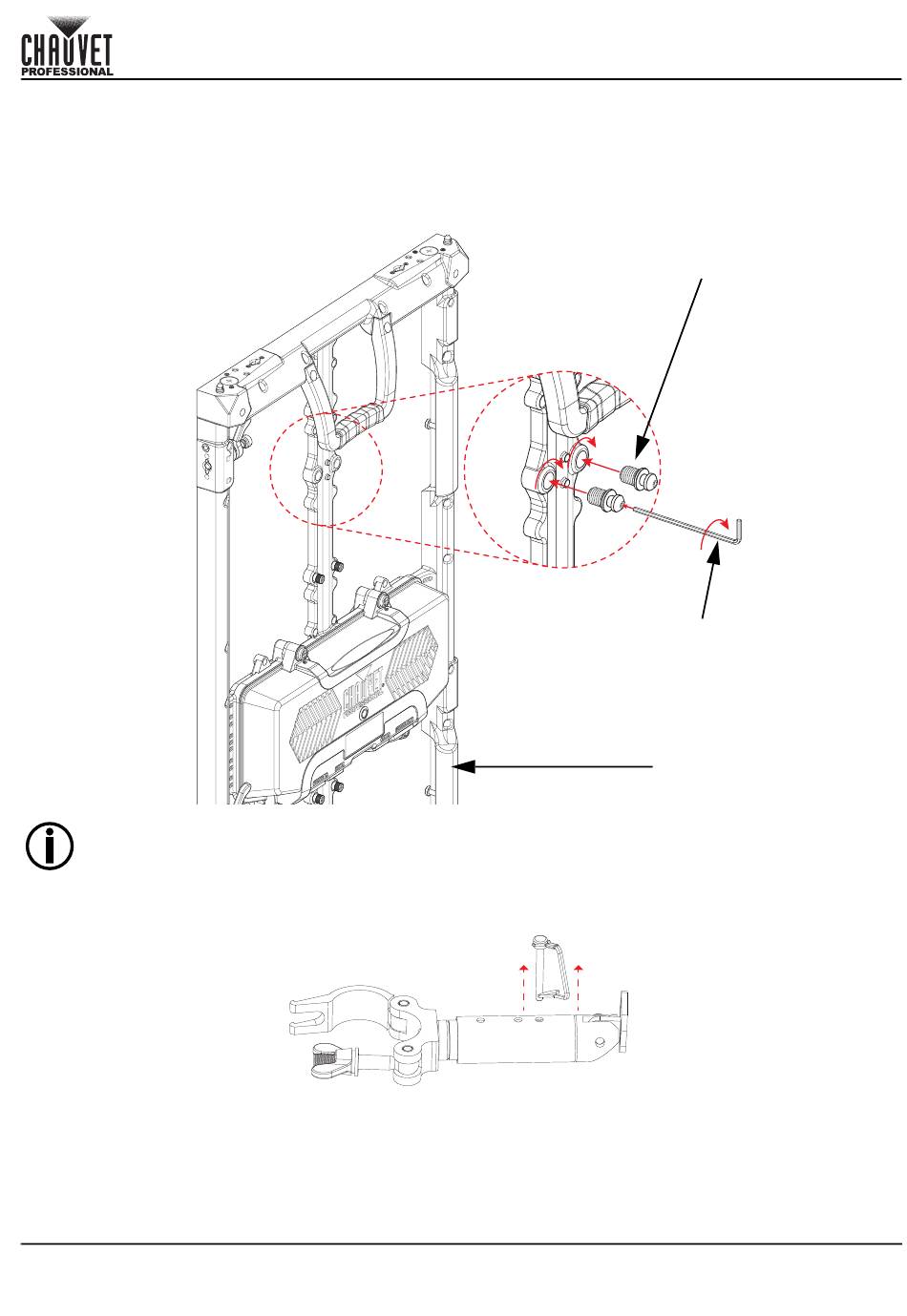

1. Conecte el panel de vídeo de la serie F al panel de la barra de la plataforma alineando los cónicos de alineación
magnética y bloqueando los speegos de conexión macho.
2. Introduzca los tornillos M12 de acoplamiento del panel en los agujeros de montaje con rosca M12 de la posición
esquino y fíjelos con una llave hexagonal de 3 mm.
Los paneles de vídeo F2 y F5IP tienen marcos con una posición de montaje central. El panel de vídeo
F3 necesita el tornillo de acoplamiento del panel insertado en la esquina del marco. Tanto el F4IP
como el Vivid 4 se han mejorado con marcos de posición de montaje central, y pueden ser diferentes
dependiendo de la fecha del pedido.
3. Extender el brazo de acoplamiento del panel hasta el tercer nivel de bloqueo
a. Retire el pasador de seguridad del brazo fijacion del panel
Ground Stack Kit GRR Rev. 1
GUÍA DE REFERENCIA RÁPIDA
Tornillos de fijación del panel M12
Llave hexagonal de 3 mm
Panel de vídeo
