Sommaire des Matières pour NEC MULTEOS M40

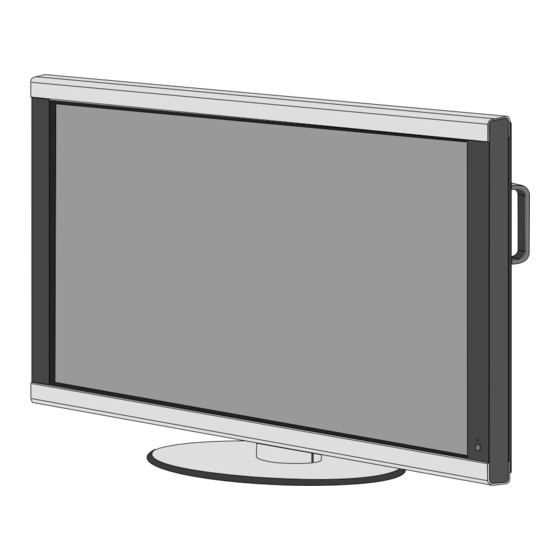

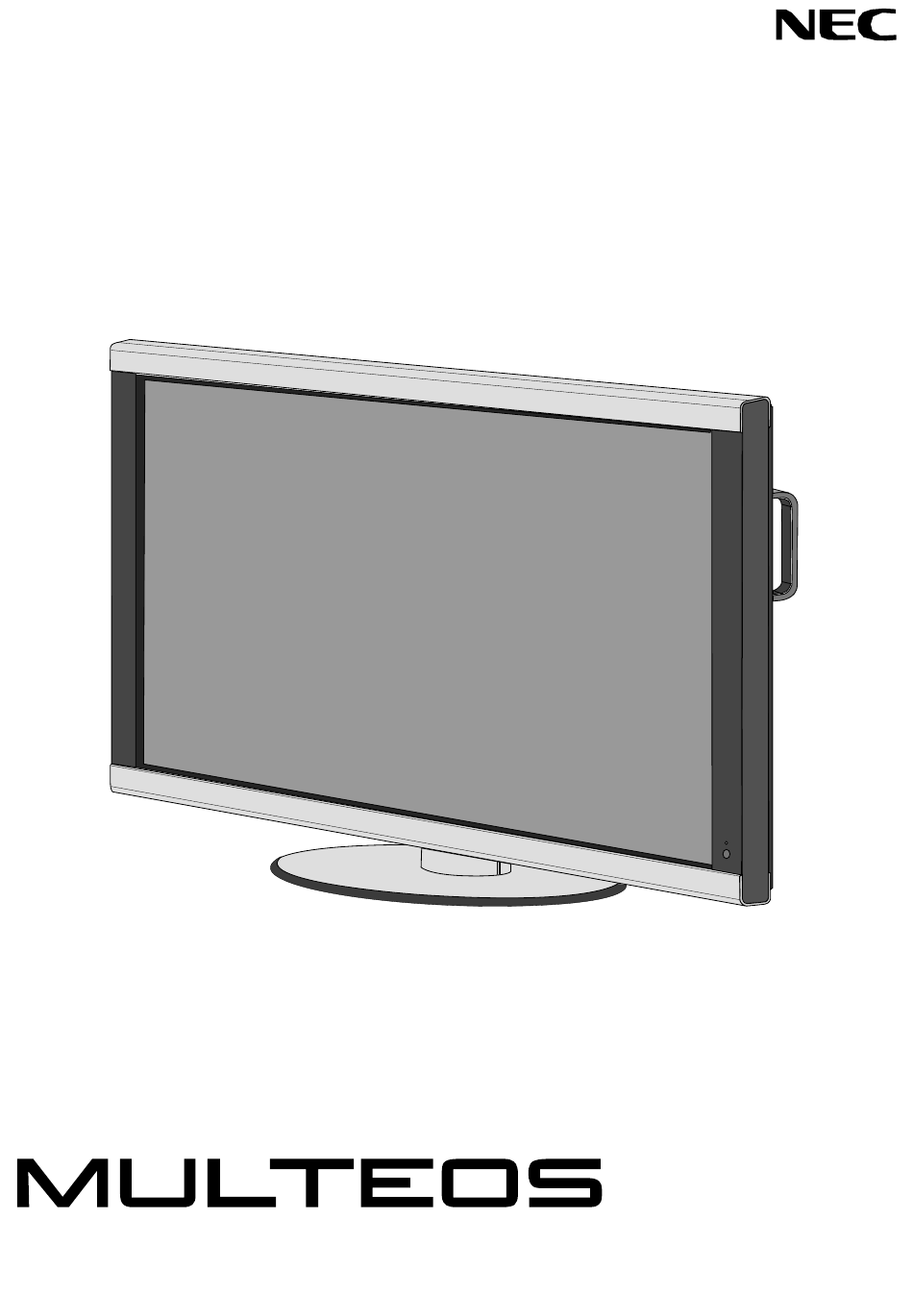

- Page 1 Manuel Utilisateur M40/M46...
-
Page 2: Table Des Matières
Index Déclaration de conformité ..........................Français-1 Informations importantes ..........................Français-2 Avertissement, Attention ..........................Français-2 Déclaration ..............................Français-2 Consignes de sécurité, d’entretien, et conseils d’utilisation ................. Français-3 Sommaire ..............................Français-4 Noms et fonctions des pièces ........................Français-5 Panneau de commande ........................Français-5 Panneau des connexions ........................ -
Page 3: Déclaration De Conformité
N° 60950-1. Informations de la FCC 1. Utiliser les câbles spécifiés joints avec le moniteur couleur MULTEOS M40 (L406T3)/MULTEOS M46 (L466T4) pour ne pas interférer avec la réception de radio ou télévision. (1) Veuillez utiliser le câble d’alimentation fourni ou un équivalent pour assurer la conformité FCC. -
Page 4: Informations Importantes
Vous pouvez aussi respecter tout accord passé entre NEC et vous-même, le cas échéant. Ce symbole présent sur les produits électriques et électroniques ne s’applique qu’aux membres actuels de l’Union Européenne. -
Page 5: Consignes De Sécurité, D'entretien, Et Conseils D'utilisation
Consignes de sécurité, d’entretien, et conseils d’utilisation POUR UN FONCTIONNEMENT OPTIMAL, VEUILLEZ NOTER Débranchez immédiatement le moniteur de la prise murale et CE QUI SUIT POUR LE RÉGLAGE ET L’UTILISATION DU confiez la réparation à du personnel qualifié dans les cas suivants : MONITEUR MULTI-FONCTIONS : •... - Page 6 Sommaire La boîte* de votre nouveau moniteur LCD MULTEOS M40/MULTEOS M46 doit contenir les éléments suivants : • Moniteur LCD • Fixation x 3 • Cordon d’alimentation • Vis (M4 x 8) x 5 • Câble de signal vidéo •...
-
Page 7: Noms Et Fonctions Des Pièces
Noms et fonctions des pièces Panneau de commande Arrêt Marche Bouton d’alimentation ( ) Bouton BAS ( ) Allume et éteint l’appareil. Voir également page 21. Réactive le menu OSM lorsque celui-ci est désactivé. Joue dans le menu OSM le rôle de bouton pour déplacer vers Bouton MUTE le bas la zone en surbrillance et sélectionner le réglage. -
Page 8: Panneau Des Connexions
Panneau des connexions Entrée Sortie Prise CA IN AUDIO OUT* Se connecte au cordon d’alimentation fourni avec le moniteur. Pour émettre le signal audio provenant de AUDIO IN 1, 2, 3, HDMI et de la prise TV vers un appareil externe (récepteur DVI IN (DVI-D) stéréo, amplificateur, etc.). -
Page 9: Télécommande Sans-Fil
Télécommande sans-fil Bouton AUDIO INPUT* Sélectionne la source d’entrée audio [IN1], [IN2], [IN3], [HDMI], [TV]. PAVÉ NUMÉRIQUE Appuyez pour définir et modifier les mots de passe, changer de canal et définir l’ID TÉLÉCOMMANDE. Bouton ENT Définit les canaux. Bouton DISPLAY Affiche/masque les informations OSM. -
Page 10: Distance D'utilisation De La Télécommande
Distance d’utilisation de la Bouton PIP (Picture In Picture) Bouton ON/OFF : Bascule entre PIP, POP, côte à côte télécommande (format) et côte à côte (plein écran). Voir page 26. Bouton INPUT : Sélectionne le signal « image dans Pointez pendant le réglage des boutons le haut de la l’image ». -
Page 11: Installation
N’installez PAS le moniteur à un emplacement où il montage mural ou sur plafond pourrait être endommagé par une porte. • Tout accessoire de montage non approuvé par NEC • N’installez PAS le moniteur dans des zones où l’unité doit répondre aux exigences de la méthode de montage peut être sujette à... -
Page 12: Fixation Des Accessoires De Montage
Tout accessoire de montage non conforme aux directives gauche et à droite du support sont placées dans les NEC ou non approuvé par NEC doit répondre aux exigences logements de l’écran correspondants (Figure 5). de la méthode de montage compatible VESA. NEC recommande vivement l’utilisation de vis de taille M6 longues... -
Page 13: Cache De L'interrupteur D'alimentation Principal
3. Ventilation 5. Basculement En cas de montage dans un lieu clos ou dans une zone En cas d’utilisation de l’écran avec le support, fixez le encastrée, laissez de l’espace entre les objets environnants moniteur LCD au mur à l’aide d’un cordon ou d’une chaîne et autour du moniteur pour permettre à... -
Page 14: Installation
Installation 1. Choix de l’emplacement du moniteur NEC recommande d’utiliser les piles comme suit : • Placez les piles « AA » en faisant correspondre les ATTENTION : L’installation de l’écran doit être effectuée signes (+) et (–) sur chaque pile avec ceux gravés à... -
Page 15: Mise Sous Tension De Tous Les Matériels Externes Connectés Au Moniteur
5. Mise sous tension de tous les matériels externes connectés au moniteur Lorsque vous connectez le moniteur à un ordinateur, allumez ce dernier en premier. 6. Fonctionnement de l’équipement externe connecté au moniteur Affichez le signal de la source d’entrée désirée. 7. -
Page 16: Connexions
Connexions Avant d’effectuer les branchements : Tout d’abord, mettez hors tension tous les périphériques reliés et effectuez les connexions. Consultez le guide utilisateur fourni avec chaque périphérique. Connexion à un PC La connexion d’un PC à votre moniteur vous permettra d’afficher l’image présente sur l’écran de votre micro-ordinateur. Il est possible que certaines cartes vidéo et horloges de pixels d’une fréquence supérieure à... -
Page 17: Connexion À Un Macintosh
Connexion à un Macintosh La connexion d’un Macintosh à votre moniteur vous permettra d’afficher l’image présente sur l’écran de votre ordinateur. Certaines cartes ou certains pilotes vidéo risquent de ne pas afficher correctement les images. Connexion du moniteur au Macintosh •... -
Page 18: Connexions Avec Du Matériel À Interface Numérique
Connexions avec du matériel à interface numérique Il est possible d’établir des connexions avec du matériel équipé d’une interface numérique compatible DVI (Digital Visual Interface). Connexion du moniteur à un ordinateur équipé d’une sortie numérique • Le connecteur DVI IN accepte également les câbles DVI-D. •... -
Page 19: Connexion D'un Lecteur De Dvd
Connexion d’un lecteur de DVD* La connexion au moniteur d’un lecteur de DVD vous permettra d’afficher la vidéo de vos DVD. Consultez la documentation de votre lecteur de DVD. Connexion du moniteur à un lecteur de DVD • Pour brancher le connecteur DVD/HD IN (RCA) sur le moniteur LCD, procurez-vous un câble de connexion RCA disponible séparément. -
Page 20: Connexion D'un Lecteur Dvd Avec Une Sortie Hdmi
Connexion d’un lecteur DVD avec une sortie HDMI* La connexion au moniteur d’un lecteur de DVD vous permettra d’afficher la vidéo de vos DVD. Consultez la documentation de votre lecteur de DVD pour plus d’informations. Sélectionnez [DVI] à partir du bouton AUDIO INPUT. Connexion du moniteur à... -
Page 21: Connexion D'un Amplificateur Stéréo
Connexion d’un amplificateur stéréo* Vous pouvez connecter un amplificateur stéréo au moniteur. Consultez la documentation de votre ampli. Connexion du moniteur à un amplificateur stéréo • Ne mettez le moniteur et l’amplificateur sous tension qu’après avoir effectué tous les branchements. •... -
Page 22: Connexion À Une Tv
Le système de distribution des câbles doit être mis à la terre en accord avec ANSI/NFPA 70, NEC (National Electrical Code), en particulier la Section 820.93, « Grounding of Outer Conductive Shield of a Coaxial Cable » (Mise à la terre du blindage conducteur externe d’un câble coaxial). -
Page 23: Opération De Base
Opération de base Modes MARCHE et ARRÊT L’indicateur d’alimentation du moniteur LCD passe au vert lorsque ce dernier est sous tension et au rouge lorsque le moniteur est mis hors tension. REMARQUE : L’interrupteur principal d’alimentation doit être sur ON afin d’allumer le moniteur à l’aide de la télécommande ou du bouton Power sur le devant du moniteur LCD. -
Page 24: Indicateur D'alimentation
NORMAL : Affichage par le rapport de format du signal Indicateur d’alimentation entré sur signal PC ou affichage en rapport de format 4:3 sur signal DVD/HD ou VIDEO. Mode Voyant indicateur d’état FULL (PLEIN) : Affichage sur la totalité de l’écran. Position MARCHE Vert WIDE* (LARGE) : Etendre signal boîte aux lettres 16:9 sur... -
Page 25: Commandes Osm (On-Screen-Manager)
Commandes OSM (On-Screen-Manager) Source d’entrée Icônes du menu principal Élément du menu principal Paramètres de réglage Sous-menu ADAPTIVE CONTRAST Select Goto Adjustment Return Close Guide des touches Appuyez sur les Appuyez sur SET. Appuyez sur HAUT ou Appuyez sur MENU boutons HAUT BAS, PLUS ou MOINS ou EXIT. -
Page 26: Image
(S-Curve) SIM. DICOM Courbe GSDF DICOM simulée pour type LCD. PROGRAMMABLE Une courbe gamma programmable peut être téléchargée en utilisant le logiciel NEC. CONTRASTE ADAPT* Définit le niveau de réglage pour le contraste dynamique. INPUT HDMI, DVD/HD, VIDÉO, TV uniquement ARRÊT... -
Page 27: Audio
RÉSOLUTION H. Règle la taille horizontale de l’image. INPUT DVI, VGA, RGB/HV uniquement RÉSOLUTION V. Règle la taille verticale de l’image. INPUT DVI, VGA, RGB/HV uniquement MODE ZOOM Sélectionne le rapport du format de l’image de l’écran. ZOOM BASE 16:9* Pour les sources d’entrée ayant un rapport de format de 16:9. -
Page 28: Image Dans Image
HEURE HEURE D’ÉTÉ RÉINIT. CALENDRIER Réinitialise les paramètres suivants dans le menu CALENDRIER pour revenir aux paramètres usine : PROGRAMMATEUR ARRÊT, PARAM. CALENDRIER. IMAGE DANS MAINTENIR MODE PIP* Permet au moniteur de rester en mode « PIP » après la mise hors tension. IMAGE Quand le moniteur est remis sous tension, PIP s’affiche sans avoir à... - Page 29 RÉINITIALISATION OSM Réinitialise les paramètres suivants dans le menu OSM pour revenir aux paramètres usine : EXTINCTION DE L’OSM, POSITION DE L’OSM, INFORMATIONS OSM, TRANSPARENCE OSM. AFFICHAGES IDENT. DU MONITEUR Définit le numéro d’ID du moniteur entre 1 et 26. MULTIPLES COMMANDE REGISTRE Sélectionne le mode du moniteur à...
- Page 30 1ER DÉTECTÉ S’il n’existe pas de signal d’entrée vidéo, le moniteur recherche un signal vidéo sur l’autre port d’entrée vidéo. Si le signal vidéo est présent sur l’autre port, le moniteur bascule automatiquement le INPUT DVI, VGA, RGB/HV uniquement port d’entrée vidéo vers la nouvelle source vidéo détectée. Le moniteur ne recherchera pas d’autre signal vidéo tant que la source vidéo actuelle sera présente.
-
Page 31: Option Avancée
RÉINIT. OPTION AVANCÉE Réinitialise les paramètres suivants dans le menu OPTION AVANCÉE pour revenir aux paramètres usine : ENTREE DETECTEE, CÂBLE LONG M./A., CÂBLE LONG MANUEL, MODE DVI, CONVERSION DU BALAYAGE, MODE S-VIDÉO, MODE DE BALAYAGE. PRÉRÉGLAGE USINE Réinitialise les paramètres d’usine des options OSM, SAUF POUR : MODIF MOT DE PASSE SÉCURITÉ... - Page 32 être mis hors tension pendant une heure pour effacer l’image. Comme pour tous les équipements d’affichage personnels, NEC DISPLAY SOLUTIONS recommande l’affichage d’images animées et l’utilisation à intervalles réguliers d’un économiseur d’écran animé chaque fois que l’écran est en veille, ou d’éteindre le moniteur lorsqu’il n’est pas utilisé.
- Page 33 Ce moniteur LCD peut être contrôlé via un ordinateur ou une télécommande sans fil à l’aide d’une connexion RS-232C. ID MONITEUR et TÉLÉCOMMANDE IR En utilisant un PC ou une télécommande infrarouge sans fil, il est possible de contrôler jusqu’à 26 moniteurs M40/M46 individuels par une connexion en guirlande via une connexion RS-232C.
-
Page 34: Contrôle À Distance Du Moniteur Via Une Interface Rs-232C
Contrôle à distance du moniteur via une interface RS-232C Il est possible de contrôler ce moniteur LCD en lui connectant un PC doté d’une connexion RS-232C. Les fonctions pouvant être contrôlées par un PC sont : • La mise sous/hors tension •... - Page 35 3) Séquence de contrôle (1) La commande sera envoyée d’un ordinateur au moniteur LCD dans les 400 ms. (2) Le moniteur LCD retournera une commande 400 ms* après avoir reçu et exécuté un code. En cas de mauvaise réception de la commande, le moniteur LCD n’émettra pas de commande de retour.
-
Page 36: Fonctionnalités
VESA (FDMIv1). Permet de monter le moniteur sur un mur ou sur un bras en utilisant tout dispositif tiers compatible. NEC recommande l’utilisation d’une interface de montage en conformité avec les normes nord- américaines TÜV-GS et/ou UL1678. -
Page 37: Résolution Des Problèmes
Il est possible qu’une panne se soit produite. Contactez pour la carte graphique ou le système utilisé. votre revendeur NEC DISPLAY SOLUTIONS autorisé. (Veuillez consulter le manuel de votre carte graphique ou de L’image n’est pas à la bonne taille votre système pour modifier le mode graphique.) -
Page 38: Caractéristiques - M40
Caractéristiques – M40 Spécifications du produit Module LCD 102 cm en diagonale Pas : 0,461 mm Résolution : 1 920 x 1 080 points Couleur : Plus de 16 millions de couleurs (en fonction de la carte vidéo utilisée) Luminosité : 450 cd/m (Typ.) Rapport de contraste :... -
Page 39: Caractéristiques - M46
Caractéristiques – M46 Spécifications du produit Module LCD 116,8 cm en diagonale Pas : 0,530 mm Résolution : 1 920 x 1 080 points Couleur : Plus de 16 millions de couleurs (en fonction de la carte vidéo utilisée) Luminosité : 450 cd/m (Typ.) Rapport de contraste :... -
Page 40: Brochage
Brochage 1) Entrée RVB analogique (Mini D-Sub 15 broches) : R, V, B 2 N° broche Signal vidéo rouge Signal vidéo vert Signal vidéo bleu Mini D-sub 15 broches DDC-GND Rouge-GND Vert-GND Bleu-GND +5V (DDC) SYNC-GND DDC-SDA H-SYNC V-SYNC DDC-SCL 2) Entrée S-VIDÉO : V I D É... -
Page 41: Informations Du Constructeur Relatives Au Recyclage Et À L'énergie
Des sites de recyclage spécialisés s’assurent que les composants nocifs pour l’environnement soient correctement manipulés et éliminés. Pour garantir le meilleur recyclage possible de nos produits, NEC DISPLAY SOLUTIONS propose diverses procédures de recyclage et émet des recommandations quant à la manipulation du produit dans le respect de l’environnement lorsqu’il est arrivé...
