960 SEQUENTIAL CONTROLLER
24-Stegs Operation

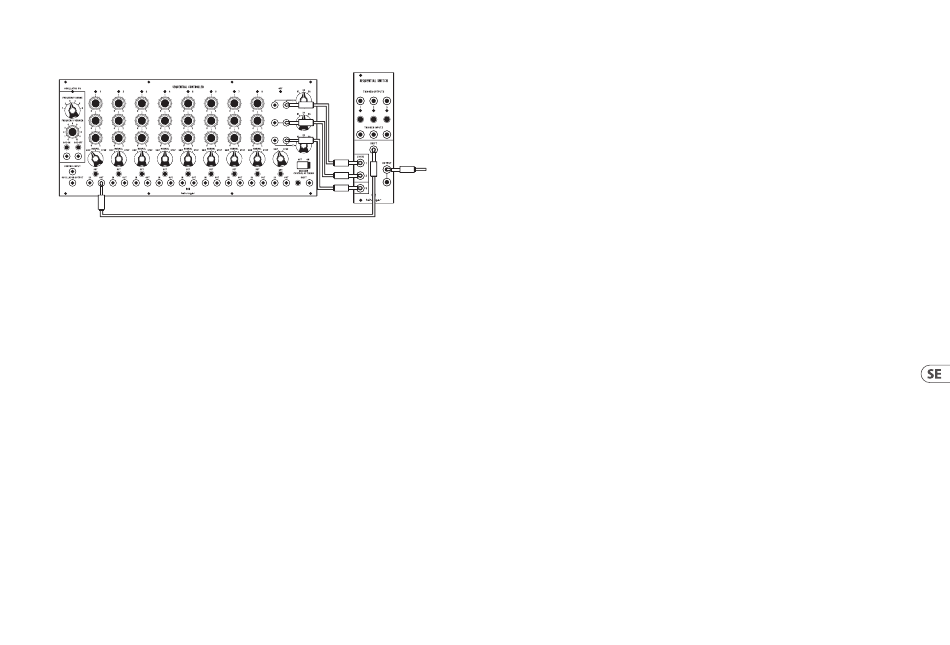

Huvudsyftet med 962 sekventiell switchmodul är att växelvis välja mellan
de 3 utgångsraderna på 960 för att skapa en 24-stegssekvens. Patch trigger
OUT-uttaget från steg 1 i SHIFT-ingången på 962. Patch de 3 utgångsraderna
A, B, C från 960 till 962: s 3 SIG-ingångar. Nu kommer 962-utgången att vara
24-stegs sequencer-utgången, eller lämna C-raden patchkabel i 16 steg.
Justeringsprocedur
1. Starta 960-modulen och tryck på OSC ON-knappen. Låt enheten värmas upp i
några minuter.
2. Förbered följande kontrollinställningar:
a. Ställ 3RD ROW CONTROL OF TIMING-omkopplaren på av.
b. Ställ FREQUENCY-vridomkopplaren på 6 på vågen.
c. Se till att inget uttag är anslutet till oscillatorn CONTROL INPUT.
3. Ställ in FREQUENCY VERNIER för exakt 100 Hz vid OSCILLATOR OUTPUT uppmätt
med en exakt frekvensmätare och justera DUTY CYCLE ADJ för 90% arbetscykel.
4. Finjustera 960-oscillatorns högfrekventa skalning enligt följande:
a. Anslut exakt +2,0 VDC till CONTROL INPUT-uttaget (En 921A-modul
kan användas för att mata +2,0 VDC eller använda en liknande
lågimpedanskälla med stabil spänning).
b. Trimma 960 SCALE ADJ-trimmern för att ställa in 400 Hz, ta sedan bort
+2,00 V-ingången och justera 960 FREQ VERNIER till 100 Hz.
c. Upprepa denna cykel tills både 100 Hz och 400 Hz är korrekta till ± 1 Hz
när +2,00 VDC är inkopplad och ut ur CONTROL INPUT-uttaget.
OUT TO
ANOTHER
MODULE
5. Finjustera 960-oscillatorns lågfrekventa skalning enligt följande:
a. Anslut exakt -2,0 VDC till CONTROL INPUT-uttaget (En 921A-modul
kan användas för att mata -2,00 VDC eller använda en liknande
lågimpedanskälla med stabil spänning).
b. Trimma 960 LOW END ADJ-trimmern för att ställa in 25 Hz, ta sedan bort
-2,00 V-ingången och justera 960 FREQ VERNIER till 100 Hz.
c. Upprepa denna cykel tills både 100 Hz och 25 Hz är korrekta till ± 1 Hz
när -2,00 VDC är inkopplad och ut ur CONTROL INPUT-uttaget.
6. Ställ in 960-oscillatorns högsta höga frekvens enligt följande:
a. Se till att inget uttag är anslutet till CONTROL INPUT.
b. Ställ FREQUENCY VERNIER helt medurs (10 på skalan).
c. Justera FREQUENCY ADJUST-trimmern för att ställa in exakt 500 Hz vid
OSCILLATORUTGÅNG.
d. Anslut exakt +2,0 VDC till CONTROL INPUT-uttaget (detta kan stoppa
oscillatorn igång).
e. Justera FREQ STOP ADJ-trimmern tills oscillatorn börjar köra och ställ in
maxfrekvensen till cirka 550 Hz.
f. Koppla bort +2.0 VDC-INGÅNGEN och kontrollera att oscillatorfrekvensen
är 500 Hz. Justera FREQUENCY ADJUST trimmer om det behövs.
g. Applicera exakt +2,0 VDC på CONTROL INPUT-uttaget. Om oscillatorn
förblir igång är beskärningen klar. Om inte, upprepa efter behov.
