960 SEQUENTIAL CONTROLLER

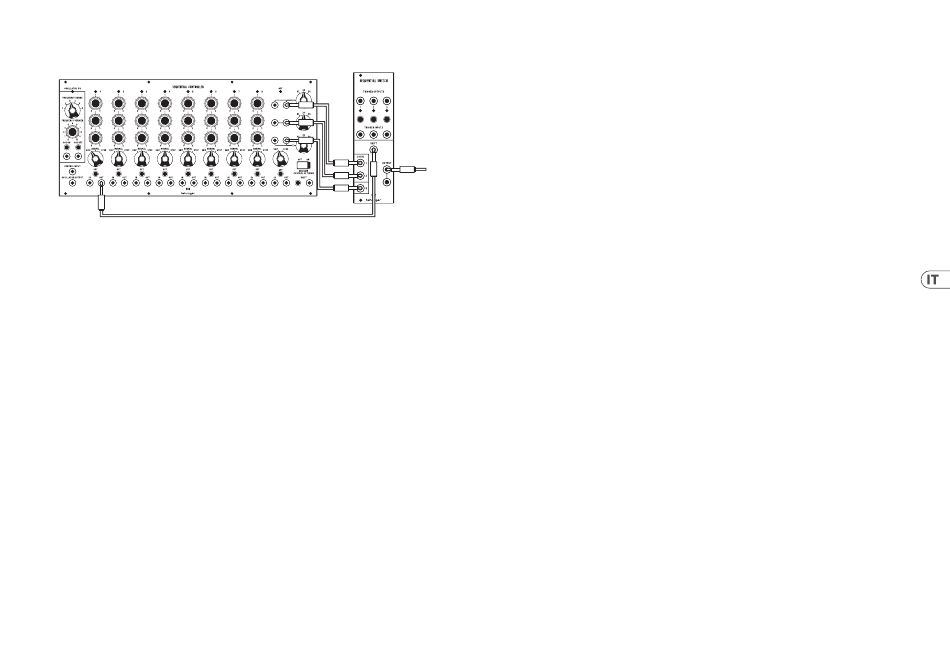

Funzionamento a 24 fasi
Lo scopo principale del modulo di commutazione sequenziale 962 è quello
di selezionare alternativamente tra le 3 file di uscita del 960 per creare una
sequenza a 24 fasi. Collega il jack trigger OUT dallo stadio 1 all'ingresso SHIFT del
962. Associa le 3 file di output A, B, C dal 960 ai 3 ingressi SIG del 962. Ora l'uscita
del 962 sarà l'uscita del sequencer a 24 stadi, oppure tralascia il cavo patch della
riga C per 16 passaggi.
Procedura di sintonizzazione
1. Accendere il modulo 960 e premere il pulsante OSC ON. Lasciare che l'unità si
riscaldi per alcuni minuti.
2. Preparare le seguenti impostazioni di controllo:
a. Impostare l'interruttore 3RD ROW CONTROL OF TIMING su off.
b. Impostare il selettore rotativo FREQUENZA su 6 sulla scala.
c. Assicurati che nessun jack sia collegato all'oscillatore CONTROL INPUT.
3. Impostare il CORRIERE DI FREQUENZA per esattamente 100 Hz all'USCITA
DELL'OSCILLATORE misurata con un frequenzimetro accurato e regolare DUTY
CYCLE ADJ per un ciclo di lavoro del 90%.
4. Metti a punto il ridimensionamento delle alte frequenze dell'oscillatore
960 come segue:
a. Applicare esattamente +2,0 V CC alla presa CONTROL INPUT (è possibile
utilizzare un modulo 921A per fornire +2,0 V CC o utilizzare una
sorgente di tensione stabile a bassa impedenza simile).
b. Regolare il trimmer 960 SCALE ADJ per impostare 400 Hz, quindi
rimuovere l'ingresso +2,00 V e regolare nuovamente il 960 FREQ
VERNIER su 100 Hz.
c. Ripetere questo ciclo fino a quando sia 100 Hz che 400 Hz sono
precisi a ± 1 Hz quando il +2,00 VCC è collegato e fuori dalla presa
CONTROL INPUT.
OUT TO
ANOTHER
MODULE
5. Ottimizza il ridimensionamento delle basse frequenze dell'oscillatore
960 come segue:
a. Applicare esattamente -2,0 V CC alla presa CONTROL INPUT (un modulo
921A può essere utilizzato per fornire -2,00 V CC o utilizzare una
sorgente di tensione stabile a bassa impedenza simile).
b. Regolare il trimmer 960 LOW END ADJ per impostare 25 Hz, quindi
rimuovere l'ingresso -2,00 V e regolare nuovamente il 960 FREQ VERNIER
su 100 Hz.
c. Ripetere questo ciclo fino a quando sia 100 Hz che 25 Hz sono precisi a
± 1 Hz quando il -2,00 VCC è collegato e fuori dalla presa CONTROL INPUT.
6. Impostare l'alta frequenza massima dell'oscillatore 960 come segue:
a. Assicurati che nessun jack sia collegato a CONTROL INPUT.
b. Regolare il CORSOIO DI FREQUENZA completamente in senso orario
(10 sulla scala).
c. Regolare il trimmer FREQUENCY ADJUST per impostare esattamente
500 Hz all'USCILLATOR OUTPUT.
d. Applicare esattamente +2,0 VCC alla presa CONTROL INPUT
(ciò potrebbe arrestare il funzionamento dell'oscillatore).
e. Regolare il trimmer FREQ STOP ADJ fino a quando l'oscillatore non inizia
a funzionare e impostare la frequenza massima a circa 550 Hz.
f. Scollegare il +2.0 VDC CONTROL INPUT e verificare che la frequenza
dell'oscillatore sia 500 Hz. Se necessario, regolare il trimmer
REGOLAZIONE DELLA FREQUENZA.
g. Applicare esattamente +2,0 VDC alla presa CONTROL INPUT,
se l'oscillatore rimane in funzione, il trimming è completato.
In caso contrario, ripetere come richiesto.
