960 SEQUENTIAL CONTROLLER

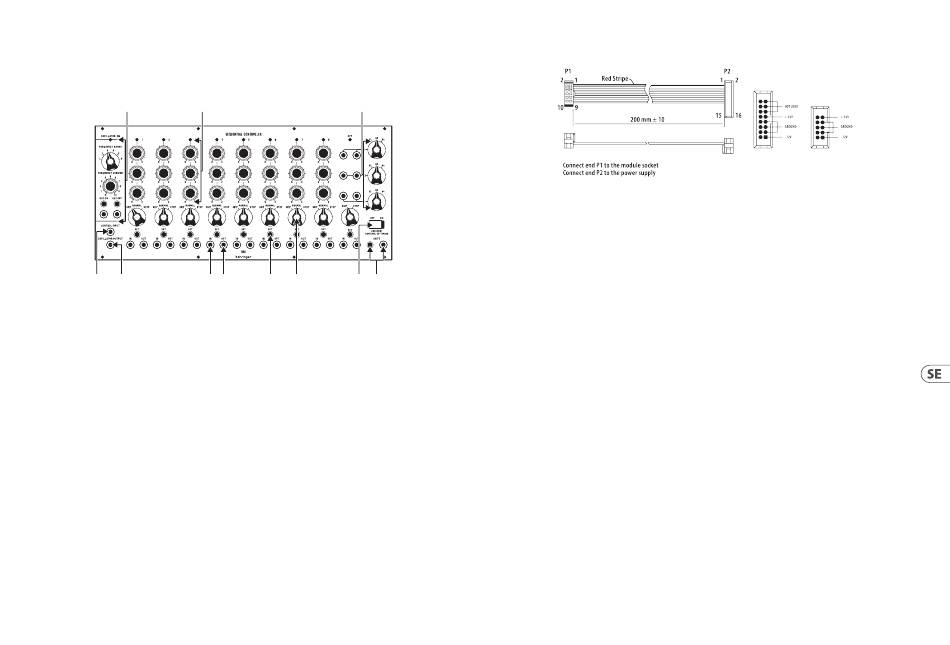

960 SEQUENTIAL CONTROLLER Kontroller
(SE) Kontroller
(1) (8)
(2) (3) (4) (5)
1. OSCILLATOR – Välj det breda oscillatorområdet med Frekvensomfångsknappen
och finjustera med Frekvensomvandlaren . Aktivera eller koppla ur oscillatorn
manuellt med OSC PÅ - och AV - knapparna , eller anslut externa grindsignaler för
att kontrollera på / av - status .
2. CONTROL INPUT – Accepterar spänning från en annan modul för att styra
oscillatorfrekvensen
.
3. OSCILLATOR OUTPUT – Skicka oscillatorsignalen via 3 5 mm TS kabel
, - .
4. IN – Aktivera alla steg via en extern spänningsutlösare
( V - trig ). Observera att ett
steg IN inte kan lappas till ett annat steg OUT .
5. OUT – Skicka spänningsutlösaren V trig signalen till en annan modul
( - ) - .
6. SET – Aktivera ett steg manuellt I händelse av ett sekvenseringsfel tryck på
. ,
valfri SET knapp för att återställa till ett steg och återställa normal drift
- .
7. STAGE MODE – I inställningen Normal kör scenen sin cykel och fortsätter till
nästa steg . Att välja Skip - inställningen kommer att gå förbi scenen och genom
att välja Stop stoppas sekvensen . Det finns ett nionde steg för att fortsätta
sekvensen ( Skip ) eller Stoppa sekvensen vid steg 9 som gör steg 9 - utmatningen
aktiv . När steg 9 blir aktiv stängs oscillatorn automatiskt av .
(9)
(6) (7) (10) (11)
8. VOLTAGE CONTROLS – Justera spänningen för varje steg
. Den tillhörande
lysdioden tänds för att indikera det aktuella aktiva steget .
9. OUTPUT SECTION – Skicka spänningen från de 8 stegen till andra moduler
Utgångarna kan skalas med tillhörande vred med en faktor 1 2 eller 4
, .
10. 3RD ROW TIMING – Eftersom många användare kommer att köra 960 som
en 8 stegs eller 16 stegs sequencer via 962 modulen kan den tredje raden
- - ( - )
alternativt användas för att styra tidpunkten för varje steg Flytta omkopplaren
.
till ON läge och justera varje stegs tredje ratt för att förlänga eller förkorta
-
varaktigheten
.
11. SHIFT – Styr växlingen via en extern källa eller manuellt med knappen .
Strömanslutning
Modulen levereras med den strömkabel som krävs för att ansluta till ett vanligt
Eurorack-nätaggregat. Följ dessa steg för att ansluta ström till modulen. Det är
lättare att göra dessa anslutningar innan modulen har monterats i ett rackfodral.
1. Stäng av strömmen eller rackhöljet och koppla bort strömkabeln.
2. Sätt i den 16-poliga kontakten på strömkabeln i uttaget på nätaggregatet
eller rackfodralet. Kontaktdonet har en flik som kommer i linje med springan i
uttaget så att den inte kan sättas in felaktigt. Om strömförsörjningen inte har
Installation
De nödvändiga skruvarna ingår i modulen för montering i ett Eurorack-fodral.
Anslut strömkabeln före montering.
Beroende på stativhöljet kan det finnas en serie fasta hål som är åtskilda 2
.
hk längs höljets längd eller ett spår som gör att enskilda gängade plattor kan
glida längs höljets längd. De fritt rörliga gängade plattorna möjliggör exakt
positionering av modulen, men varje platta bör placeras i ungefärlig relation till
monteringshålen i din modul innan skruvarna fästs.
Quick Start Guide
ett nyckeluttag, se till att orientera stift 1 (-12 V) med den röda remsan
på kabeln.
3. Sätt i 10-polig kontakt i uttaget på baksidan av modulen. Kontaktdonet har en
flik som kommer i linje med uttaget för korrekt orientering.
4. När båda ändarna av strömkabeln har anslutits ordentligt kan du montera
modulen i ett fodral och slå på strömförsörjningen.
Håll modulen mot Eurorack-skenorna så att var och en av monteringshålen ligger
i linje med en gängad skena eller gängad platta. Fäst skruvarna delvis för att
börja, vilket gör det möjligt att justera små positioner medan du justerar dem
alla. När den slutliga positionen har fastställts drar du åt skruvarna.
