960 SEQUENTIAL CONTROLLER

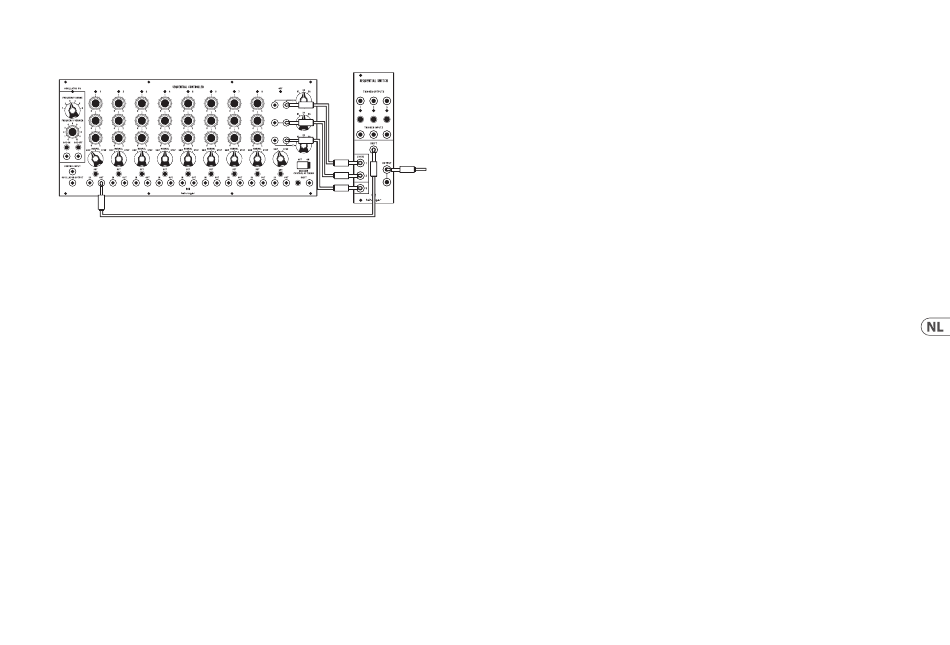

24-Traps Werking
Het belangrijkste doel van de 962 sequentiële schakelaarmodule is om afwisselend
te kiezen tussen de 3 outputrijen van de 960 om een reeks van 24 stappen te
creëren. Verbind de trigger OUT-aansluiting van trap 1 met de SHIFT-ingang van
de 962. Patch de 3 uitgangsrijen A, B, C van de 960 naar de 3 SIG-ingangen van de
962. Nu is de output van de 962 de output van de 24-traps sequencer, of laat de C-rij
patchkabel 16 stappen weg.
Afstemprocedure
1. Schakel de 960-module in en druk op de OSC ON-knop. Laat het apparaat een
paar minuten opwarmen.
2. Bereid de volgende besturingsinstellingen voor:
a. Zet de 3RD ROW CONTROL OF TIMING-schakelaar op uit.
a. Zet de FREQUENCY-draaischakelaar op 6 op de schaal.
a. Zorg ervoor dat er geen jack is aangesloten op de CONTROL INPUT van
de oscillator.
3. Stel de FREQUENCY VERNIER in op exact 100 Hz op de OSCILLATOR OUTPUT
gemeten met een nauwkeurige frequentiemeter en pas de DUTY CYCLE ADJ
aan voor 90% inschakelduur.
4. Verfijn de hoogfrequente schaling van de 960 oscillator als volgt:
a. Pas precies +2,0 VDC toe op de CONTROL INPUT-aansluiting
(een 921A-module kan worden gebruikt om de +2,0 VDC te voeden
of gebruik een vergelijkbare laagohmige stabiele spanningsbron).
b. Trim de 960 SCALE ADJ-trimmer om 400 Hz in te stellen, verwijder
vervolgens de +2,00 V-ingang en stel de 960 FREQ VERNIER opnieuw in
op 100 Hz.
c. Herhaal deze cyclus totdat zowel 100 Hz als 400 Hz nauwkeurig
zijn tot op ± 1 Hz wanneer de +2,00 VDC in en uit de CONTROL
INPUT-aansluiting is gestoken.
OUT TO
ANOTHER
MODULE
5. Verfijn de lagefrequentie-schaling van de 960 oscillator als volgt:
a. Pas exact -2,0 VDC toe op de CONTROL INPUT- aansluiting
(een 921A-module kan worden gebruikt om de -2,00 VDC te voeden of
gebruik een gelijkaardige laagohmige stabiele spanningsbron).
b. Trim de 960 LOW END ADJ-trimmer om 25 Hz in te stellen,
verwijder vervolgens de -2,00 V-ingang en stel de 960 FREQ VERNIER
opnieuw in op 100 Hz.
c. Herhaal deze cyclus totdat zowel 100 Hz als 25 Hz nauwkeurig zijn tot
op ± 1 Hz wanneer de -2,00 VDC in en uit de CONTROL INPUT-aansluiting
is gestoken.
6. Stel de maximale hoge frequentie van de 960 oscillator als volgt in:
a. Zorg ervoor dat er geen jack is aangesloten op de CONTROL INPUT.
b. Zet de FREQUENCY VERNIER volledig met de klok mee (10 op de schaal).
c. Stel de trimmer FREQUENCY ADJUST in om exact 500 Hz in te stellen op
de OSCILLATOR-UITGANG.
d. Pas precies +2,0 VDC toe op de CONTROL INPUT-aansluiting (hierdoor
kan de oscillator stoppen).
e. Pas de trimmer FREQ STOP ADJ aan totdat de oscillator begint te lopen
en stel de maximale frequentie in op ongeveer 550 Hz.
f. Koppel de +2,0 VDC CONTROL INPUT los en controleer of de
oscillatorfrequentie 500 Hz is. Pas indien nodig de trimmer FREQUENCY
ADJUST aan.
g. Pas precies +2,0 VDC toe op de CONTROL INPUT-aansluiting. Als de
oscillator blijft draaien, is het trimmen voltooid. Als dit niet het geval is,
herhaal dan zoals vereist.
