960 SEQUENTIAL CONTROLLER

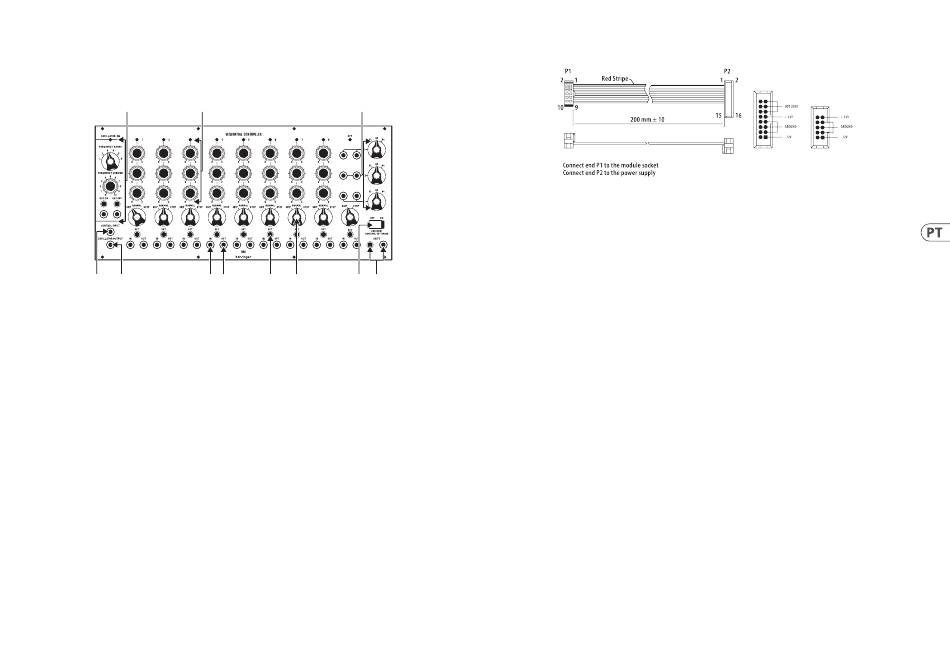

960 SEQUENTIAL CONTROLLER Controles
(PT) Controles
(1) (8)
(2) (3) (4) (5)
1. OSCILLATOR – Selecione a faixa ampla do oscilador com o botão Faixa de
frequência e ajuste com o botão Vernier de frequência . Ative ou desative o
oscilador manualmente com os botões OSC ON e OFF , ou conecte sinais
de porta externos para controlar o status ligado / desligado .
2. CONTROL INPUT – Aceita tensão de outro módulo para controlar a frequência
do oscilador
.
3. OSCILLATOR OUTPUT – Envie o sinal do oscilador via cabo TS de 3 5 mm
,
4. IN – Ative qualquer estágio por meio de um gatilho de tensão externa
( V
Observe que um estágio IN não pode ser patcheado para outro estágio OUT
5. OUT – Envie o sinal de disparo de tensão V trig para outro módulo
( - ) .
6. SET – Ative um estágio manualmente No caso de um erro de sequenciamento
.
pressione qualquer botão SET para redefinir para um estágio e restaurar a
operação normal
.
7. STAGE MODE – Na configuração Normal , o estágio executa seu ciclo e
segue para o próximo estágio . Selecionar a configuração Pular irá ignorar
o estágio , e selecionar Parar irá interromper a sequência . Existe um 9
estágio para continuar a sequência ( Pular ) ou interromper a sequência no
estágio 9 o que torna a saída do estágio 9 ativa Sempre que o estágio 9 se
, .
torna ativo o oscilador é automaticamente desligado
, .
(9)
(6) (7) (10) (11)
8. VOLTAGE CONTROLS – Ajuste a tensão para cada estágio
. O LED associado
acenderá para indicar o estágio ativo no momento .
9. OUTPUT SECTION – Envie a tensão dos 8 estágios para outros módulos
podem ser escaladas com os botões associados por um fator de 1
10. 3RD ROW TIMING – Uma vez que muitos usuários irão executar o 960 como um
sequenciador de 8 ou 16 estágios através do módulo 962 a 3
( ),
usada alternativamente para controlar o tempo de cada estágio
.
para a posição ON e ajuste o terceiro botão de cada estágio para aumentar ou
- trig ).
diminuir a duração
.
.
11. SHIFT – Controle a mudança através de uma fonte externa ou manualmente
com o botão .
,
º
Conexão de Força
O módulo vem com o cabo de alimentação necessário para conectar a um sistema
de fonte de alimentação Eurorack padrão. Siga estas etapas para conectar a
alimentação ao módulo. É mais fácil fazer essas conexões antes que o módulo
seja montado em um gabinete de rack.
1. Desligue a fonte de alimentação ou o gabinete do rack e desconecte o cabo de
alimentação.
2. Insira o conector de 16 pinos do cabo de alimentação no soquete da fonte de
alimentação ou no gabinete do rack. O conector possui uma aba que se alinhará
Instalação
Os parafusos necessários estão incluídos com o módulo para montagem em uma
caixa Eurorack. Conecte o cabo de alimentação antes da montagem.
. As saídas
Dependendo da caixa do rack, pode haver uma série de orifícios fixos espaçados
2 ou 4
, .
de 2 HP ao longo do comprimento da caixa, ou uma trilha que permite que placas
roscadas individuais deslizem ao longo do comprimento da caixa. As placas
linha pode ser
ª
roscadas de movimento livre permitem o posicionamento preciso do módulo,
Mova a chave
.
mas cada placa deve ser posicionada em uma relação aproximada com os orifícios
de montagem em seu módulo antes de prender os parafusos.
Quick Start Guide
com a lacuna no soquete, portanto, não pode ser inserido incorretamente. Se a
fonte de alimentação não tiver um soquete chaveado, certifique-se de orientar
o pino 1 (-12 V) com a faixa vermelha no cabo.
3. Insira o conector de 10 pinos no soquete na parte traseira do módulo.
O conector possui uma guia que se alinha ao soquete para orientação correta.
4. Depois que as duas extremidades do cabo de alimentação estiverem
firmemente conectadas, você pode montar o módulo em um gabinete e ligar a
fonte de alimentação.
Segure o módulo contra os trilhos Eurorack de modo que cada um dos orifícios
de montagem estejam alinhados com um trilho ou placa rosqueada. Prenda
os parafusos parcialmente para começar, o que permitirá pequenos ajustes
no posicionamento enquanto você os alinha. Após a posição final ter sido
estabelecida, aperte os parafusos.
