Mesures De Sécurité; Plateaux Roloc™ De 3M; Déclaration Ce De Conformité - 3M 28341 Manuel D'instructions

Mesures de sécurité
1. Lire toutes les directives avant de mettre l'outil en service. L'opérateur
doit avoir suivi une formation complète sur son utilisation et avoir pris
connaissance de ces consignes de sécurité.
2. Vérifier régulièrement le régime de l'outil afin de s'assurer qu'il tourne à
la bonne vitesse de fonctionnement.
3. S'assurer que l'outil est débranché de l'alimentation d'air. Fixer le
plateau Roloc™ de 3M™ à l'adaptateur de ponceuse avec les clés
fournies avec l'outil. Choisir le produit abrasif qui convient et le fixer au
tampon pour disques.
4. Toujours porter l'équipement de sécurité exigé pendant le maniement de
l'outil.
5. Toujours démarrer l'outil avant de poncer et de toucher la pièce usinée.
Couper le débit d'air à l'outil tandis qu'on le retire de la pièce usinée.
6. Toujours débrancher l'alimentation d'air avant de poser, régler ou retirer
l'abrasif ou le plateau.
7. Toujours se tenir bien d'aplomb et tenir fermement l'outil, en ayant
conscience de l'effort de torsion qu'il exerce.
8. Utiliser uniquement les pièces de rechange homologuées 3M.
9. Toujours s'assurer que la pièce usinée est fixée solidement en place et
qu'elle est immobile.
10. Vérifier périodiquement le bon état de la conduite et des raccords. Ne
pas transporter l'outil par la conduite; prendre soin de ne pas mettre
l'outil en marche lorsqu'on le transporte branché à l'alimentation d'air.
11. La poussière est parfois très inflammable.
12. Après l'entretien ou un nouvel accouplement de l'outil, vérifier que sa
vitesse de rotation maximale n'est pas dépassée et qu'il ne vibre pas de
façon excessive.
13. Ne jamais excéder la pression d'air maximale recommandée. Observer
les recommandations à propos de l'équipement de sécurité.
14. Avant de poser un accessoire pour polir ou poncer, vérifier toujours que
sa vitesse maximale indiquée est égale ou supérieure au régime nominal
de l'outil.
15. L'outil n'est pas isolé électriquement. Ne pas l'utiliser en cas de contact
possible avec un équipement sous tension, des conduites de gaz ou
d'eau.
16. Cet outil n'ayant pas de protecteur pour les opérations de coupe ou de
meulage, aucun produit de ce genre ne doit y être fixé pour éviter tout
danger.
17. Redoubler de vigilance avec les pièces mobiles et tenir à distance les
vêtements, cravates, cheveux, chiffons et objets suspendus flottants. Si
un objet est happé, couper immédiatement l'arrivée d'air pour éviter tout
contact avec les pièces en mouvement.
18. Garder les mains éloignées de la broche ou du plateau en rotation.
19. Si l'outil semble mal fonctionner, cesser immédiatement de l'utiliser et
prévoir un entretien ou une réparation.
20. Relâcher immédiatement la poignée de mise en marche s'il y a chute
de pression; attendre le rétablissement de la pression avant de remettre
l'outil en marche.
21. Éviter de faire tourner l'outil librement sans protéger les personnes ou
les objets contre les projections de ponçage ou de tampon.
22. Ranger l'outil après utilisation dans un lieu sec et propre, n'ayant aucun
débris.
23. Recycler ou jeter l'outil en conformité avec les réglementations locales.

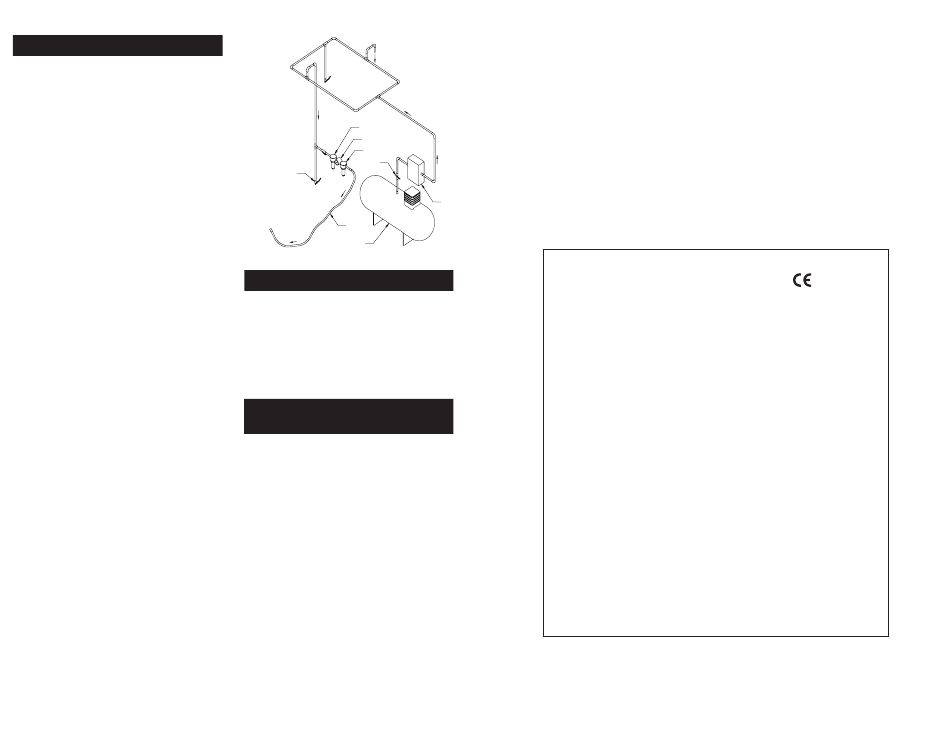

Système de conduits en boucle fermée
Incliné dans le sens du débit d'air
Valve de vidange
Robinet à bille
Vers la station
d'outil
Filtre
Robinet
Régulateur
à bille
Lubrificateur
Robinet à bille
Soupape de vidange
Vers le raccord sur
ou près de l'outil
Tuyau d'air
Compresseur d'air
et réservoir
Plateaux Roloc™ de 3M™
Les plateaux Roloc™ de 3M™ conviennent à la ponceuse 3M. Ces
accessoires haut de gamme sont de qualité industrielle; durables et
fabriqués avec une grande précision, ils sont le complément idéal
des ponceuses performantes 3M. Voir le tableau de configuration/
caractéristiques des produits pour connaître le plateau de rechange
approprié pour un modèle particulier.
Pour voir les accessoires additionnels, consulter le catalogue des
accessoires de la Division des systèmes abrasifs 3M 61-5002-8098-9 et
61-5002-8097-1.
Retrait de l'adaptateur de ponceuse et mise
en place du mandarin à pince
1. Débrancher la conduite d'air de l'outil.
2. Bloquer l'arbre de sortie avec l'une des clés fournies. Desserrer
l'adaptateur avec l'autre clé. Retirer l'adaptateur et le mettre en lieu sûr
pour une prochaine utilisation.
3. Enfiler le mandarin* (fourni avec l'outil) dans le trou fileté laissé par
l'adaptateur.
4. À l'aide des deux clés, serrer la base du mandrin.
5. Desserrer le collier du mandrin, puis insérer l'entraîneur approprié
(organe de la pince de 1/4 po avec entraîneur de 1/4 po, soit organe de
6 mm avec entraîneur de 6 mm).
6. Insérer à fond l'entraîneur dans la pince, puis serrer avec les deux
clés. Toujours utiliser une tige pour serrer le mandrin de la pince de
serrage. Un entraîneur mal inséré peut se tordre ou casser, causant
des dommages à l'outil et à la pièce usinée, et même des blessures à
l'opérateur ou à des tiers.
Remarque : Au cours des étapes décrites ci-dessus, s'assurer que tous les
accessoires et les produits abrasifs sont montés de manière concentrique
sur le support.
* On peut voir le mandrin de la pince de serrage sur les figures 2, 3 et 4 de
la section réservée aux pièces.
15
Utilisation du produit : les déclarations, informations et recommandations
techniques données dans ce guide reposent sur des essais ou une expérience
que 3M juge fiables. Néanmoins, plusieurs facteurs indépendants de la volonté
de 3M peuvent affecter l'usage et le rendement d'un produit 3M dans une
application particulière, notamment les conditions d'utilisation du produit 3M,
sa durée d'utilisation et le milieu environnant dans lequel il est utilisé. Puisque
ces facteurs dépendent uniquement de la connaissance et de la volonté de
l'opérateur, il est primordial que ce dernier évalue le produit 3M pour savoir s'il
convient à un usage particulier et à la méthode d'application souhaitée.
Garantie et dédommagement limités : 3M garantit cet outil contre les
défauts de pièces et de main-d'oeuvre, en utilisation normale, pendant un (1)
an à compter de la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE 3M,
EXPRESSE OU IMPLICITE, Y COMPRIS, SANS S'Y LIMITER : LES GARANTIES
IMPLICITES DE QUALITÉ MARCHANDE OU D'APTITUDE À UN EMPLOI
PARTICULIER; LES GARANTIES IMPLICITES À L'ISSUE D'UNE NÉGOCIATION,
D'UN USAGE OU D'UNE PRATIQUE DE COMMERCE. L'utilisateur a la
responsabilité de déterminer si l'outil 3M est adapté à un usage particulier
Débit d'air
et convient à l'application choisie pour cet outil. Cet outil doit être manié
en conformité avec le mode d'emploi, les consignes de sécurité et autres
procédures applicables donnés dans le guide d'utilisation, sinon sa garantie
sera sans effet. 3M n'aura pas l'obligation de réparer ou remplacer une pièce
ou un outil défectueux dans les cas suivants : usure normale, maintenance
Déshydrateur
insuffisante ou incorrecte, mauvais nettoyage, aucune lubrification, milieu de
d'air
fonctionnement impropre, installations inadéquates, erreur ou utilisation fautive
de l'opérateur, transformation ou modification, maniement sans précaution,
manque d'entretien raisonnable, accident. En cas de défectuosité de l'outil ou
de l'une de ses pièces pendant la période de garantie, la seule obligation de
Figure 1
