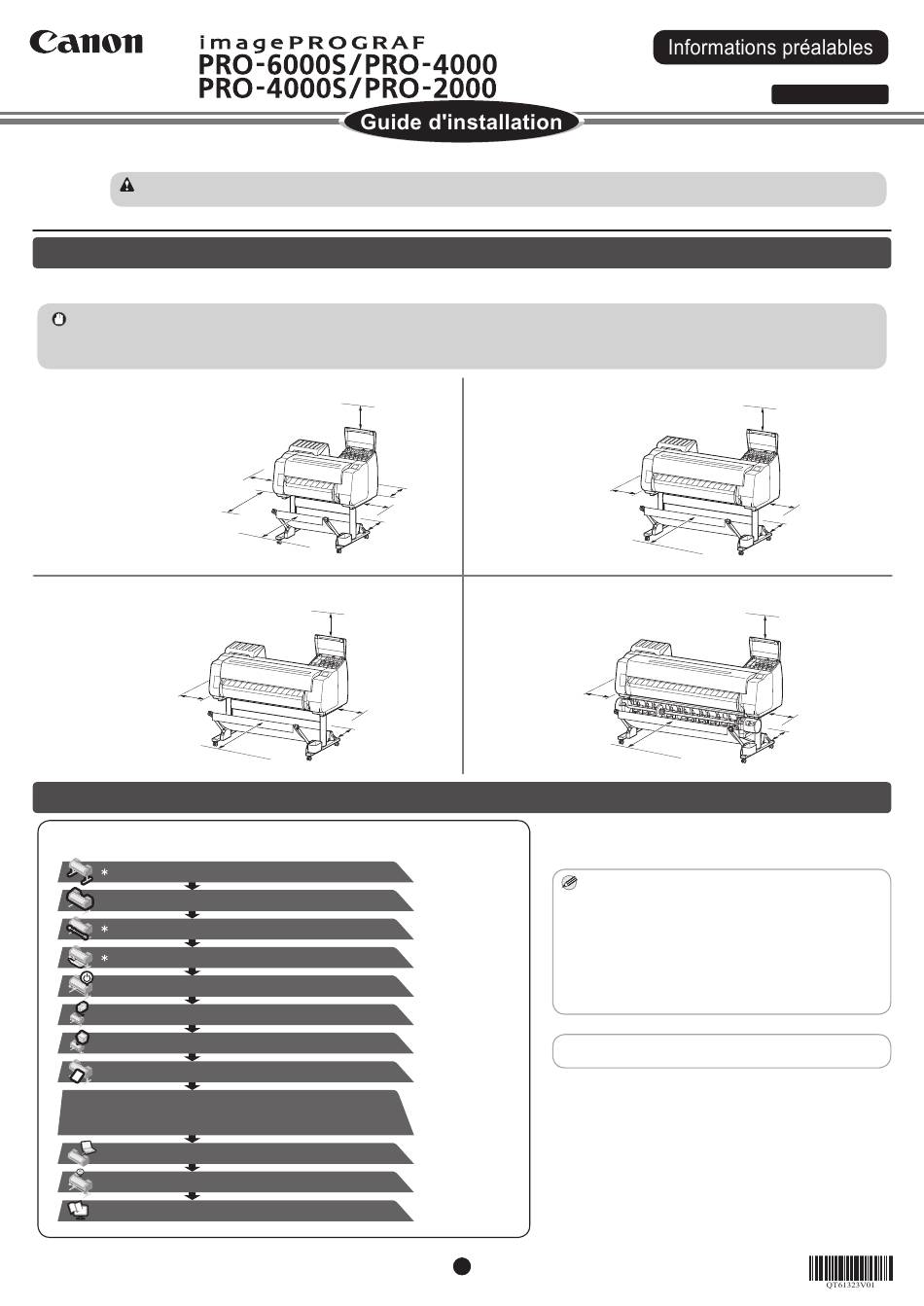

• Les instructions de ce Guide d'installation présentent l'imprimante PRO-4000. Veuillez noter que votre imprimante peut sembler différente de ces
illustrations dans certains cas. Cependant, les opérations de base sont les mêmes.
Attention
Introduction
Avant de configurer l'imprimante, vérifiez l'image complète de l'imprimante que vous avez achetée et assurez-vous de disposer de suffisamment d'espace pour
l'installer. Il est recommandé de réserver un espace de dimension suivante pour vous permettre de travailler sur l'imprimante.
• Selon le modèle, le socle de l'imprimante et l'unité de rouleau peuvent être des options. Il est recommandé de faire attention car l'espace nécessaire peut varier si
les options sont installées ou non.
Important
• L'espace nécessaire devant l'imprimante varie en fonction de la manière dont le panier fourni avec le socle de l'imprimante est utilisé. Ceci représente l'espace
d'installation en cas d'utilisation dans la position de l'illustration.
PRO-2000
Espace d'installation (L x P x H)
• Si vous n'utilisez pas le socle
1510 x 1434 x 1020 mm
(59,5 x 56,5 x 40,2 pouces)
• Si vous utilisez le socle
(7,9 pouces)
1510 x 1684 x 1560 mm
600 mm
(59,5 x 66,3 x 61,5 pouces)
(23,6 pouces)
(Si vous
n'utilisez pas
le socle)
(Si vous utilisez le socle)
PRO-4000S
Espace d'installation (L x P x H)
1993 x 1684 x 1560 mm
(78,5 x 66,3 x 61,5 pouces)
200 mm
(7,9 pouces)
600 mm
(23,6 pouces)
Configurez l'imprimante selon la procédure suivante.
Assemblage du socle
Installation de l'imprimante
Montage de l'unité de rouleau
Montage du panier
Mise sous tension de l'imprimante
Installation des cartouches d'encre
Installation de la tête d'impression
Chargement du papier
Réglage de la tête d'impression et sélection de la méthode
de connexion sur le modèle PRO-2000
Sélectionnez la méthode de connexion et procédez à l'ajustement de la
tête d'impression sur les modèles PRO-4000, PRO-4000S et PRO-6000S
Connexion à l'imprimante
Rangement des accessoires dans les poches
Méthode d'affichage des manuels en ligne
QT6-1323-V01
XXXXXXXX
Avant de configurer l'imprimante
150 mm (5,9 pouces)
100 mm
(3,9 pouces)
200 mm
(Si vous n'utilisez
pas le socle)
100 mm
(3,9 pouces)
600 mm
(Si vous utilisez le
(23,6 pouces)
socle)
150 mm (5,9 pouces)
200 mm (7,9 pouces)
100 mm (3,9 pouces)
Procédure de mise en place
(P.3)
(P.3)
(P.4)
(P.4)
(P.4)
(P.6)
(P.8)
(P.9)
(P.10)
(P.11)
(P.12)
(P.13)
(P.14)
© CANON INC. 2016
PRO-4000
Espace d'installation (L x P x H)
1993 x 1684 x 1560 mm
(78,5 x 66,3 x 61,5 pouces)
200 mm
(7,9 pouces)

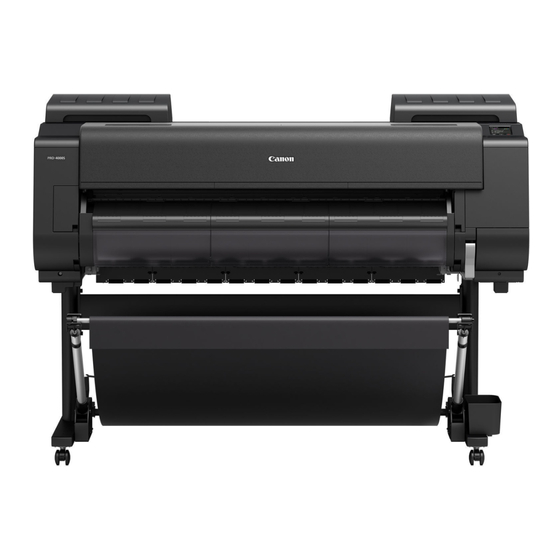

PRO-6000S
Espace d'installation (L x P x H)
2399 x 1684 x 1560 mm
(94,5 x 66,3 x 61,5 pouces)
(7,9 pouces)
Si un message d'erreur s'affiche pendant la configuration ou en cas
d'autres problèmes, consultez la rubrique "Réponse aux messages"
à la page 14.
* Consultez le
manuel distinct
Remarque
* Consultez le
manuel distinct
* Consultez le
manuel distinct
• Windows est une marque commerciale ou une marque déposée de Microsoft
RMC (Regulatory Model Code): K10441
RMC (Regulatory Model Code): K10440
RMC (Regulatory Model Code): K10439
RMC (Regulatory Model Code): K10438
1
Lisez ce guide avant d'essayer d'utiliser l'imprimante.
Conservez ce guide en lieu sûr pour pouvoir aisément
vous y référer en cas de besoin.
200 mm
(7,9 pouces)
600 mm
(23,6 pouces)
200 mm
600 mm
(23,6 pouces)
• Certains éléments sont fournis avec l'imprimante sans être
décrits dans ce manuel.
Conservez ces éléments dans un endroit sûr suite à la
confi guration car ilssont utilisés par diverses applications
d'impression.
• Pour des instructions sur les éléments fournis mais non
décrits dans ce manuel, consultez le Manuel en ligne.
("Méthode d'affichage des manuels en ligne", p. 14)
• Aucun câble pour connecter l'imprimante à l'ordinateur n'est
fourni avec l'imprimante.
Corporation aux États-Unis et/ou dans d'autres pays.
PRINTED IN XXXXXXXX
IMPRIMÉ XX XXXXXXXX
FRANÇAIS
150 mm (5,9 pouces)
200 mm (7,9 pouces)
100 mm (3,9 pouces)
150 mm (5,9 pouces)
200 mm (7,9 pouces)
100 mm (3,9 pouces)
