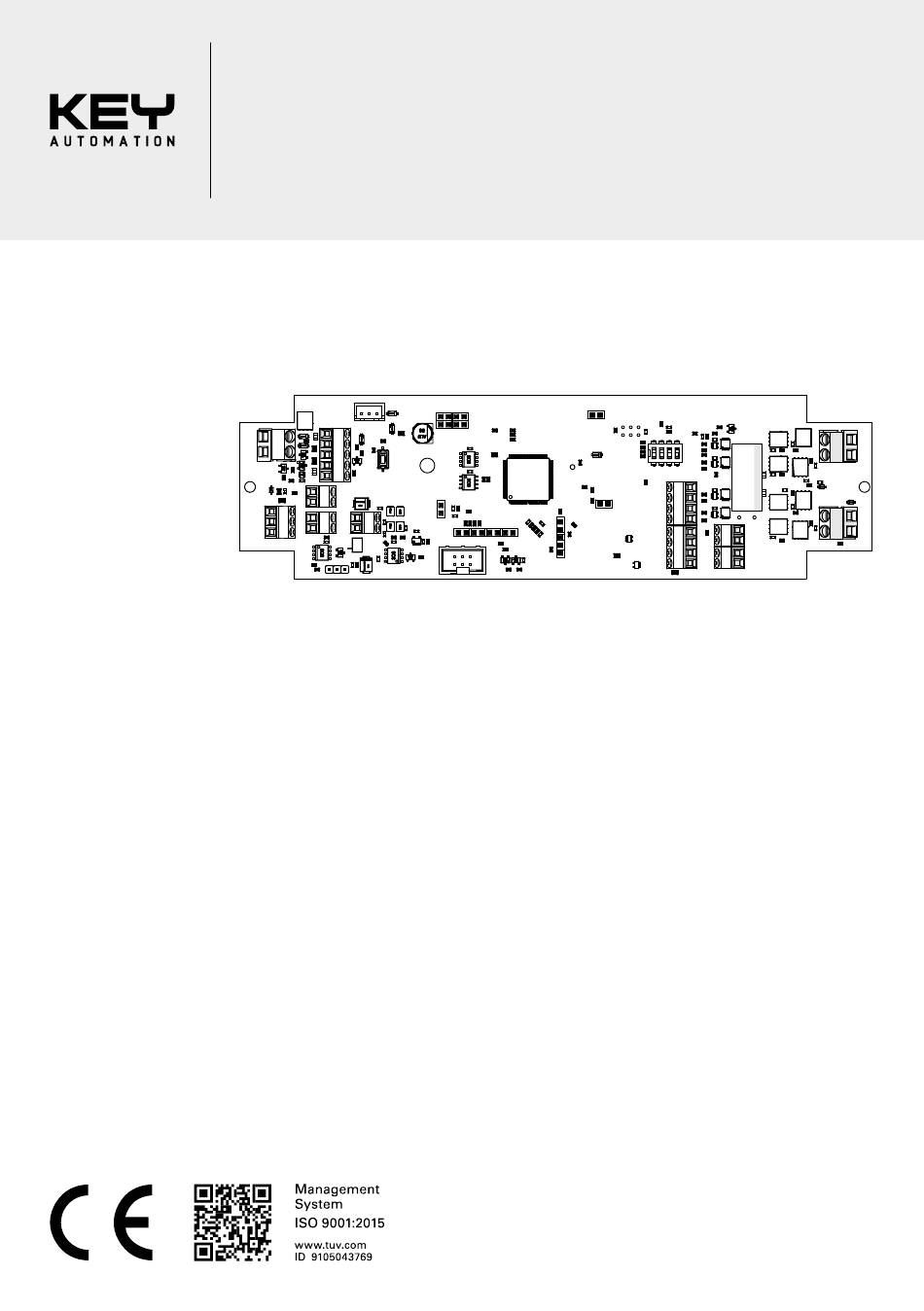

- Page 1 Instructions et avertissements pour l’installation et l’usage 900CPM Centrale pour moteurs 24 Vcc et éclairages...
- Page 2 INDICE Description du produit ................pag. 3 Description des raccordements .............pag. 3 Première installation ................pag. 4 Retourner au menu principal ..............pag. 6 Diagnostic ....................pag. 8 Etat d’alarme ..................pag. 9 Comportament de la led de signalisation sur la carte ......pag. 10 Configuration securite ................pag. 10 Historique des événements ..............pag.
- Page 3 1 - DESCRIPTION DU PRODUIT L’unité de contrôle 900CPM est capable de gérer jusqu’à 2 moteurs en 24 Vcc, avec ou sans encodeur. En cas d’utilisation d’un seul moteur, il est possible d’utiliser la sortie “MOT A” pour commander une sortie d’éclairage (pour des lumières à LED).
- Page 4 3 - PREMIÈRE INSTALLATION Effectuer le raccordement de tous les câblages. Fournir l’alimentation à la carte. On remarque le clignotement d’une LED verte, avec une cadence de 400 ms. Cela indique que la procédure d’installation n’est pas terminée. Connecter l’afficheur de programmation DYL. FLÈCHE HAUT ANNULER CONFIRMER FLÈCHE BAS Le texte “KEY OUTDOOR” apparaît, appuyer sur le bouton pour confirmer. Le texte “Type d’installation” apparaît, appuyer sur le bouton pour confirmer.
- Page 5 Si nous avons sélectionné deux sorties qui effectuent toutes deux la rotation ou toutes deux la retraction, il nous sera demandé si les sorties doivent fonctionner de manière synchronisée ou indépendamment. Une fois le choix de la sortie B terminé, on revient automatiquement au menu principal. Faire défiler le menu jusqu’à ce que l’on lise l’option “Setup moteurs”. Confirmer le choix. Un nouveau menu apparaît avec les options suivantes : TYPE MOTEUR A TYPE MOTEUR B ENCODER MOTEUR A ENCODER MOTEUR B SEUIL DE COURANT MOTEUR A SEUIL DE COURANT MOTEUR B IMPULSIONS ENCODEUR Sélectionner l’option “TYPE MOTEUR A” si un moteur est connecté à la sortie MOT A.
- Page 6 Sélectionner l’option “Menu Radio”. Confirmer, le texte “Ajouter un emetteur” apparaît, confirmer. Le texte “appuyer sur le bouton de l’émetteur” apparaît. Il est nécessaire d’appuyer sur bouton HAUT de la télécommande pour effectuer l’association. Le texte “code enregistré” apparaît, ce qui signifie que la télécommande a été mémorisée correctement. 4 - RETOURNER AU MENU PRINCIPAL Il est maintenant possible, avec la télécommande, de vérifier si le raccordement des moteurs est celui souhaité ou non. Le tableau suivant nous aide à comprendre les actions. CANAL POUR LE CANAL POUR LE FONCTION MOT A FONCTION MOT B MOUVEMENT DE MOUVEMENT DE MOT A MOT B...
- Page 7 Utiliser les flèches GAUCHE et DROITE de la télécommande pour sélectionner le canal souhaité. La flèche HAUT exécute les commandes suivantes en fonction du type de sortie : ouverture des lames en rotation ou empaquetage des lames. La flèche BAS exécute les commandes suivantes en fonction du type de sortie : fermeture des lames en rotation ou extension des lames.
- Page 8 La procédure automatique se termine lorsque le texte “Programmation terminee avec succes!” apparaît sur l’afficheur. Il est maintenant possible d’effectuer quelques manœuvres de vérification en utilisant la télécommande, ou en naviguant dans le menu de l’afficheur de programmation et en accédant à l’option “Mouvement des moteurs”. Grâce aux flèches HAUT ou BAS, il est possible de déplacer respectivement les moteurs MOT A et MOT B. La séquence de mouvement est la suivante : ouvre-stop-ferme-stop. L’installation est terminée. Nous allons maintenant décrire les autres menus présents sur l’afficheur de programmation 5 - DIAGNOSTIC À l’aide de l’afficheur de programmation, accéder à l’option “Diagnostic”. En confirmant le choix, il est possible de visualiser (en lecture seule) les valeurs de certains paramètres. NOM DU PARAMÈTRE SIGNIFICATION Courant Moteur A Identifie la consommation instantanée du moteur A (en mA) Courant Moteur B Identifie la consommation instantanée du moteur B (en mA)
- Page 9 6 - ETAT D’ALARME À l’aide de l’afficheur de programmation, accéder à l’option“Etat d’alarme”; En confirmant le choix, il est possible de visualiser (en lecture seule) les va- leurs de certains paramètres. Ce menu est utile pour avoir une vue d’ensem- ble des alarmes de la carte. Il représente le premier outil pour l’analyse d’un éventuel problème ou dysfonctionnement VALEURS NOM DU PARAMÈTRE SIGNIFICATION DISPONIBLES defaillance du capteur Identifie une anomalie du capteur de vent...
- Page 10 Alarme de temperature: La condition se produit lorsque la température me- surée par la sonde est inférieure au seuil réglé et que la pergola est fer- mée. La condition ne se produit pas si la température mesurée par la sonde est supérieure au seuil réglé ou si la pergola n’est pas fermée. Évidemment, après que la pergola se déplace pour réagir à...
- Page 11 VALEUR PAR SIGNIFICATION PLAGE DE VALEURS PARAMÈTRE DÉFAUT ON/OFF ALARME VENT Active/désactive l’alarme vent [0=off, 1=on] ON/OFF ALARME Active/désactive l’alarme neige [0=off, 1=on] NEIGE ON/OFF ALARME Active/désactive l’alarme pluie [0=off, 1=on] PLUIE ON/OFF ALARME TEM- Active/désactive l’alarme [0=off, 1=on] PERATURE verglas Identifie la vitesse du vent au- [min: 30 km/h, max: 70 SEUIL DE VENT delà...
- Page 12 9 - HISTORIQUE DES ÉVÉNEMENTS Ce menu représente un historique des 50 derniers événements survenus sur la centrale. Lorsqu’on entre dans le menu, on voit l’inscription “0000 + nom de l’événe- ment” qui identifie l’événement le moins récent. En faisant défiler avec les flèches, on peut atteindre l’inscription “0049 + nom de l’événement” qui identifie l’événement le plus récent. Les événements disponibles sont les suivants: NOM DE L’ÉVÉNEMENT NOM – SIGNIFICATION NO EVENT Aucun événement présent OPEN MOT A Le moteur A commence la manœuvre d’ouverture OPEN MOT B...
- Page 13 10 - MENU RADIO Ce menu permet de gérer tout ce qui concerne le récepteur et les télécomma- ndes. Les actions possibles sont les suivantes ÉLÉMENT DU MENU SIGNIFICATION Ajouter un emetteur Permet la mémorisation d’une télécommande TIP98 Supprimer emetteur Permet la suppression d’une télécommande Supprimer tout Permet la suppression de toutes les télécommandes de la mémoire...
- Page 14 11 - ENTRÉES FILAIRES La centrale met à disposition 4 entrées filaires permettant de commander la centrale. Les commandes pouvant être assignées à chaque entrée sont les suivantes (si la 900CPEL n’est pas présente): ÉLÉMENT DU MENU SIGNIFICATION NON SELECTIONNE L’entrée n’effectue aucune action MOTEUR A PAS A PAS Le moteur A exécute la séquence ouvre-stop-ferme-stop MOTEUR A OUVERTURE/ Le moteur A exécute la séquence ouvre-stop ARRET MOTEUR A FERMER/ARRET Le moteur A exécute la séquence ferme-stop MOTEUR B AS A PAS Le moteur A exécute la séquence ouvre-stop-ferme-stop...
- Page 15 Les commandes pouvant être assignées à chaque entrée sont les suivantes (lorsque la 900CPEL est présente): ÉLÉMENT DU MENU SIGNIFICATION NON SELECTIONNE L’entrée n’effectue aucune action MOTEUR A PAS A PAS Le moteur A exécute la séquence ouvre-stop-ferme-stop MOTEUR A OUVERTU- Le moteur A exécute la séquence ouvre-stop RE/ARRET MOTEUR A FERMER/ Le moteur A exécute la séquence ferme-stop ARRET MOTEUR B AS A PAS Le moteur A exécute la séquence ouvre-stop-ferme-stop MOTEUR B OUVERTU- Le moteur B exécute la séquence ouvre-stop...
- Page 16 CPEL La carte 900CPEL permet d’augmenter le nombre de sorties lumineuses de la centrale 900CPM. La carte permet de piloter jusqu’à 4 sorties indépendantes, ou 4 sorties syn- chronisées, ou d’avoir 3 sorties dédiées pour piloter une bande RGB (faire attention aux sérigraphies présentes sur la carte pour les connexions cor-...
- Page 17 UTILISATION LUMIÈRES SORTIES 4 lumières synchronisées Sorties avec comportement identique WHITE 4 lumières indépendantes Sorties indépendantes L1: Brancher RED L2: Brancher GREEN L3: Brancher BLUE L4: Autre sortie disponible Mélangées L1+L2 : LED 3000K - 4000K L3 : Autre sortie disponible TUNABLE L4 : Autre sortie disponible Le menu permet également de sélectionner une couleur par défaut pour la sortie RGB, disponible parmi blanc chaud, blanc froid, rouge, vert, bleu, ma- genta, cyan, jaune et arc-en-ciel (cycle de couleurs).
- Page 18 TOUCHE APPUYÉE TYPE DE SORTIE ACTION Flèche gauche Sélection du canal précédent Flèche droite Sélection du canal suivant Flèche haut Sortie lumière non RGB Allume la lumière Flèche bas Sortie lumière non RGB Éteint la lumière Touche PAUSE Sortie lumière non RGB Défilement du curseur Sortie lumière non RGB Gradation Flèche haut Sortie lumière non RGB...
- Page 19 Défilement du cur- Rétraction moteur seur uniquement Ouverture des lames Flèche haut moteur Rotation et rétraction (si les lames sont étendues) Fermeture des lames Flèche bas moteur Rotation et rétraction (si les lames sont étendues) Arrêt des moteurs Touche PAUSE moteur Rotation et rétraction responsables de la rotation des lames Rétraction des lames Défilement du cur-...
- Page 20 14 - GESTION D’UNE PERGOLA À DEUX DEGRÉS DE LIBERTÉ AVEC QUATRE MOTEURS Pour gérer ce type d’installation, deux cartes 900CPM connectées via bus sont nécessaires. Modifier la position des dip-switches des deux cartes afin qu’elles soient dif- férentes. La carte utilisée pour la rotation des lames est identifiée comme Master. La carte utilisée pour la rétraction des lames est identifiée comme Slave. Les capteurs et le récepteur radio doivent être connectés à la carte Master. Les éventuelles entrées filaires doivent être connectées à la carte Master. Le raccordement via bus entre les deux cartes est essentiel.
- Page 21 15 - GESTION DES CAPTEURS La centrale gère une série d’alarmes concernant les capteurs à bord; elles sont gérées par priorité, la plus prioritaire étant traitée en premier et préval- ant sur les autres. La liste des priorités est la suivante: TYPE D’ALARME TYPE DE PROBLÈME Le vent pourrait endommager la structure si la pergola est...
- Page 22 TYPE D’ACTION ET COMPORTEMENTS DE LA PRIORITÉ TYPE D’ALARME CENTRALE La centrale oriente les profils de la pergola à un cer- Alarme vent tain angle par rapport à l’ouverture complète. La centrale n’exécute aucune commande La centrale oriente les profils de la pergola à un cer- tain angle par rapport à l’ouverture complète. Alarme neige La centrale exécute des commandes uniquement en présence de l’homme.
- Page 23 être séparés et différencié. Pour le recyclage appliquer les règles en vigueur dans le pays ou le produit est installé. KEY AUTOMATION S.r.l. se réserve le droit de modifier ces instruc- tions si nécessaire. Ces instructions et/ou leur version mise à jour sont disponibles sur le site : www.keyautomation.com...
