2. Pievienojiet ārējo aprīkojumu
• Lai aizsargātu ārējo aprīkojumu, atvienojiet šī izstrādājuma barošanas kabeli un tikai pēc
tam veidojiet savienojumus.

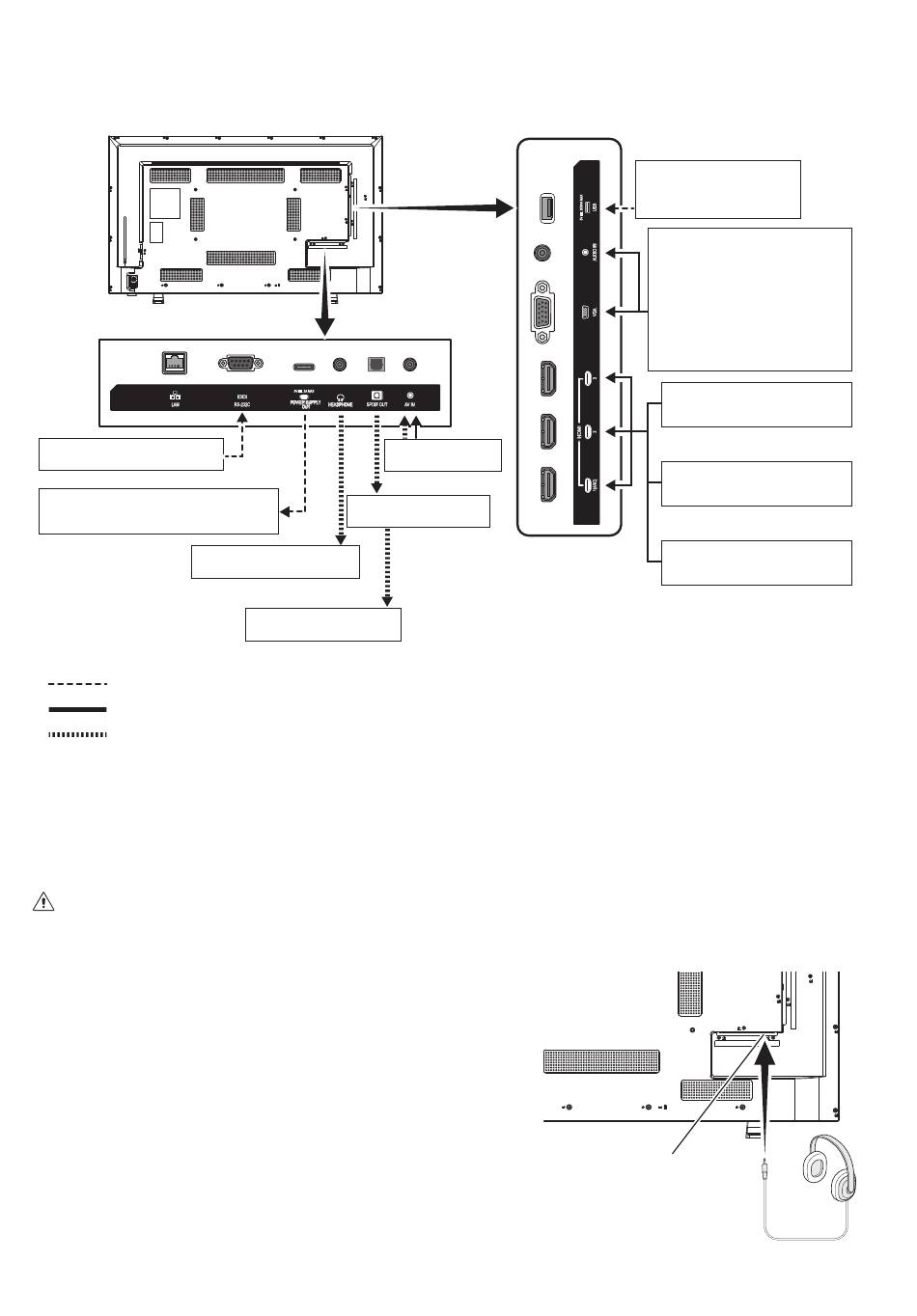

Dators (RS-232C)
Barošanas avota pieslēgvieta
5V/3A (maksimālā)
Punktotas līnijas = cits signāls
Nepārtrauktas līnijas = video signāls
Pārtrauktas līnijas = audio signāls
Austiņu savienojums
Ja izmantojat austiņas, pievienojiet tās izstrādājuma HEADPHONE savienotājam.
UZMANĪBU! Nepievienojiet austiņas, kad tās valkājat.
Pretējā gadījumā atkarībā no skaļuma var rasties ausu traumas.
PIEZĪME. • Izstrādājumam var pievienot austiņas ar stereo mini spraudni. Ja austiņu
spraudnis ir pārāk liels, lai to
ievietotu savienotājā, audio preču
veikalā iegādājieties 6,35 mm
pārveidotāju no stereo spraudņa uz
stereo mini spraudni.
• Kad austiņas ir pievienotas, skaļruņi
ir izslēgti.
videomagnetofons
AV pastiprinātājs
Austiņas
Ārējais skaļrunis
Latviešu-10
Kasešu
PIEZĪME. Savienojot izstrādājumu ar video
atskaņotāja vai citas ierīces video
izvades savienotāju (komponentu),
OSD izvēlnē atveriet [Setup]
(Iestatīšana) → [VGA Options]
(VGA opcijas) → [VGA Mode] (VGA
režīms) un atlasiet [YPbPr].
HEADPHONE savienotājs
USB atmiņas ierīce
multivides
atskaņotājam
Dators (stereo mini
spraudnis)
Dators (D-sub)
Video atskaņotājs
(stereo mini spraudnis)
Video atskaņotājs
(komponentu)
Dators (HDMI)
Video atskaņotājs (HDMI)
Blu-ray vai
DVD atskaņotājs (HDMI)
