Invacare® SB® 755
Démontage
1. Abaissez la barrière latérale.
2. Soulevez la barre inférieure, à une extrémité, pour que
la goupille de verrouillage Dsoit visible et enfoncez-la
à l'aide d'un tournevis.
3. Abaissez les trois barreaux, jusqu'à ce qu'ils ressortent
des glissières.
4. Répétez les étapes 2 et 3 pour l'autre côté de la
barrière latérale.

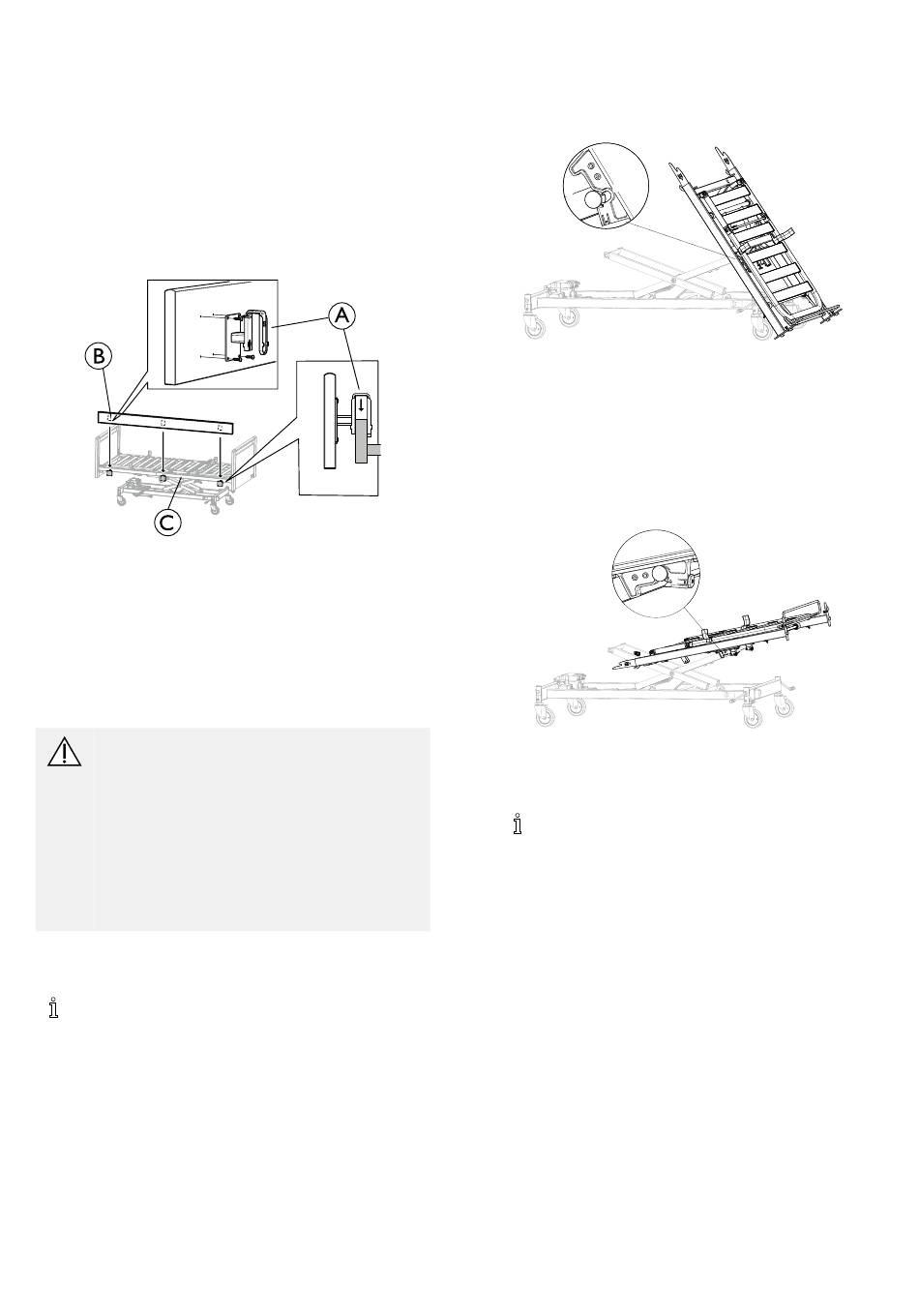

3.4 Panneau latéral en bois
B
C
1. À l'aide des quatre vis, vissez chaque fixation A dans
les trous pré-perforés à l'arrière des panneaux B
(coins arrondis vers le haut).
2. Accrochez les fixations A au cadre du lit C et appuyez
fermement. Veillez à maintenir la pression jusqu'au
bout.

3.5 Plan de couchage

ATTENTION !
Manipulation des pièces lourdes
La partie inférieure et la partie supérieure du
plan de couchage peuvent dépasser le poids de
25 kg, en fonction de la configuration et de la
largeur du lit. Consultez le tableau des poids du
chapitre Caractéristiques techniques.
– Pour ramener le poids en dessous de 25 kg
par partie, démontez le moteur de la partie
supérieure et l'un ou les deux moteurs de la
partie inférieure du plan de couchage.
3.5.1 Repères sur lit lavable
La partie tête du plan de couchage (section tête)
comporte un point rouge, tandis que la partie pieds
du plan de couchage (section pieds) comporte un
point vert.
8

3.5.2 Montage du plan de couchage

1. Verrouillez les freins.
2. Branchez la prise au secteur.
3.
A
a. Saisissez la télécommande.
b. Inclinez la partie inférieure du lit par dessus les
c. Maintenez-la et à l'aide de la télécommande,
4.
Poussez légèrement la section vers le milieu jusqu'à
ce que les boutons de verrouillage s'enclenchent
avec un déclic. Laissez-la reposer comme indiqué sur
l'illustration.
5. Allez jusqu'à la partie supérieure du plan de couchage.
croisillons, tout en la laissant reposer sur les inserts
pour panneaux.
abaissez le lit jusqu'à ce que les boutons de
verrouillage s'enclenchent sur les pivots des
croisillons.
Assurez-vous que les boutons de verrouillage
sont correctement enclenchés avant de
continuer. Si ce n'est pas le cas, tournez
les boutons rouges dans le sens inverse des
aiguilles d'une montre pour les verrouiller.
1577275-I
