Vue arrière

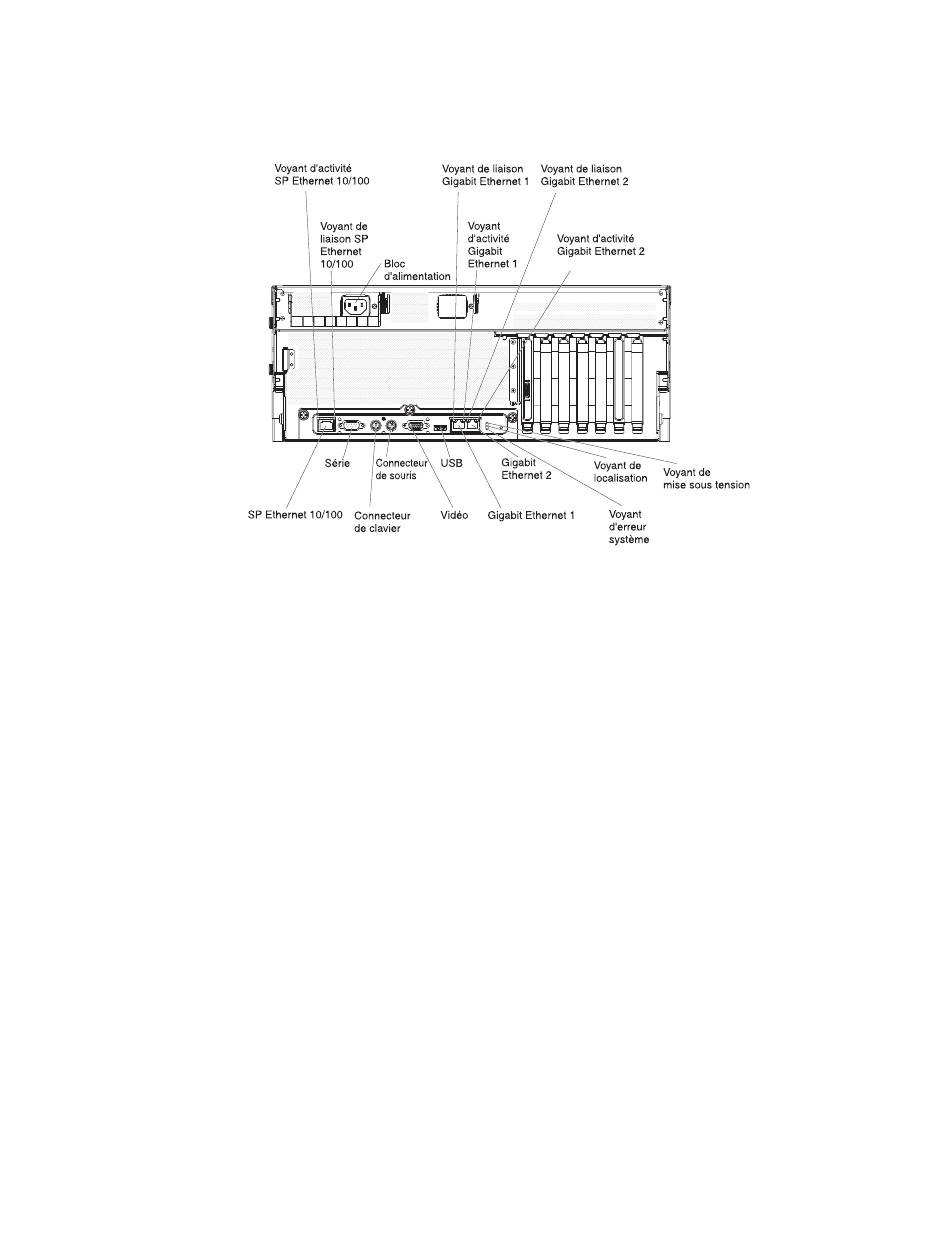

La figure suivante présente les connecteurs et les voyants situés à l'arrière du
serveur.
Voyant d'activité SP Ethernet 10/100 : Ce voyant figure sur le connecteur SP
Ethernet 10/100. Il s'allume en cas d'activité entre le serveur et le réseau.
Voyant de liaison SP Ethernet 10/100 : Ce voyant figure sur le connecteur SP
Ethernet 10/100. Ce voyant est allumé lorsqu'une connexion est active sur le port
Ethernet.
Connecteur du bloc d'alimentation : Reliez le cordon d'alimentation à ce
connecteur.
Voyant de liaison Gigabit Ethernet 1 : Ce voyant figure sur le connecteur Gigabit
Ethernet 1. Ce voyant est allumé lorsqu'une connexion est active sur le port
Ethernet.
Voyant d'activité Gigabit Ethernet : Ce voyant figure sur le connecteur Gigabit
Ethernet 1. Ce voyant clignote lorsqu'une activité est détectée entre le serveur et le
réseau.
Voyant d'activité Gigabit Ethernet 2 : Ce voyant figure sur le connecteur Gigabit
Ethernet 2. Ce voyant est allumé lorsqu'une connexion est active sur le port
Ethernet.
Voyant d'activité Gigabit Ethernet : Ce voyant figure sur le connecteur Gigabit
Ethernet 2. Ce voyant clignote lorsqu'une activité est détectée entre le serveur et le
réseau.
Voyant d'alimentation : Lorsque ce voyant est allumé sans clignoter, le serveur
est sous tension. Il clignote lorsque le serveur est hors tension, mais toujours
connecté à l'alimentation en courant alternatif. Il est éteint lorsque aucun courant
alternatif n'est présent ou que le bloc d'alimentation ou le voyant est défaillant.
