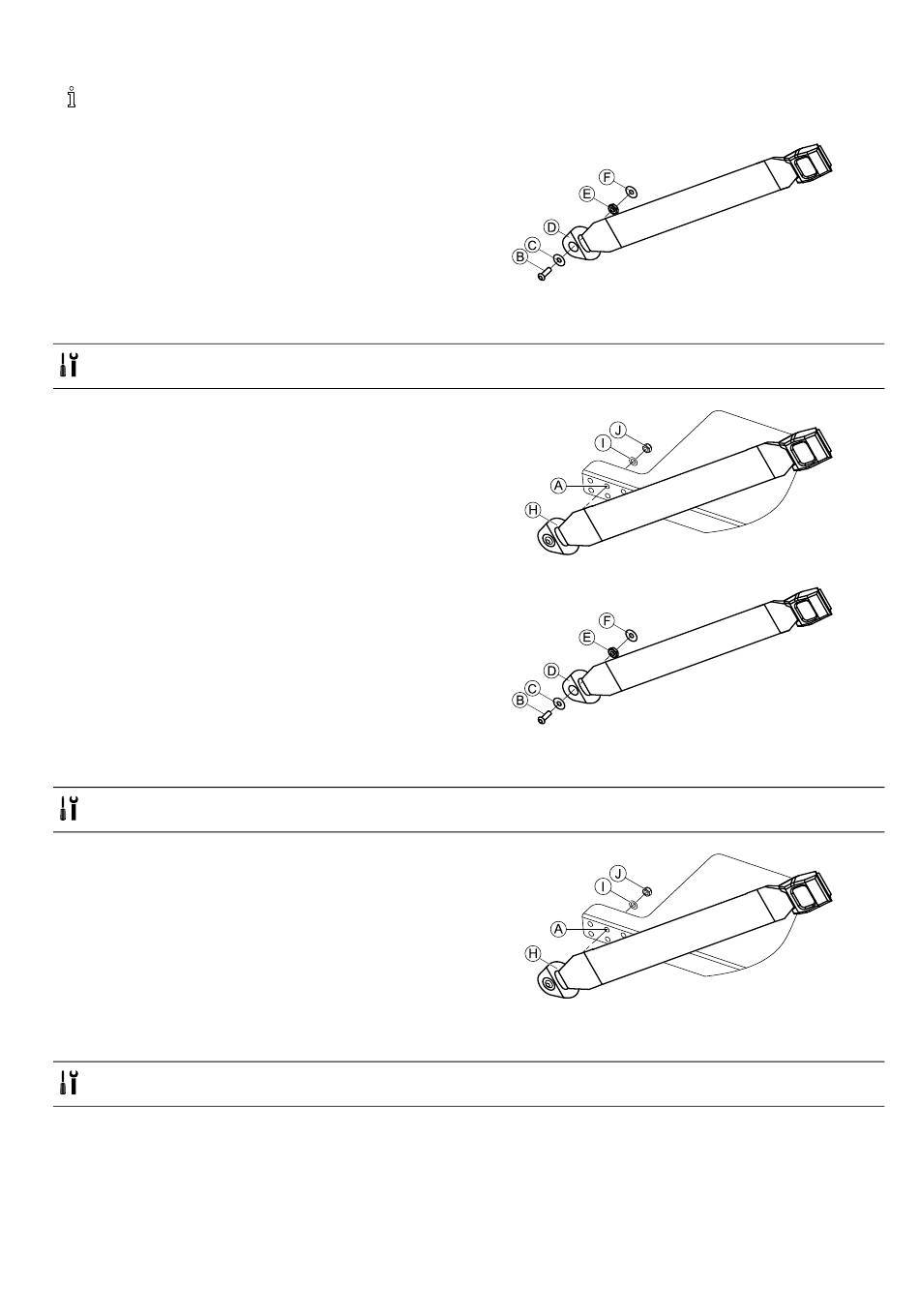

Pré-montage des ceintures
Un autre écrou E est installé dans le trou d'installation A entre les rondelles et fait office d'entretoise afin que le
support de la ceinture puisse se déplacer librement.
1. Installez les pièces dans l'ordre suivant :
• boulon B,
• rondelle C,
• ceinture D,
• écrou d'entretoise E, et
• rondelle F.
Démontage de la ceinture de maintien
• Clé Allen de 4 mm
• Clé de 10 mm
1. Desserrez et retirez l'écrou J et la rondelle I.
2. Retirez le boulon B et la ceinture D. Faites attention
aux rondelles (C et F) et à l'écrou E.
Installation de la ceinture de maintien
• Clé Allen de 4 mm
• Clé de 10 mm
1. Insérez la ceinture de maintien pré-montée H dans le
trou d'installation A.
2. Insérez la rondelle I et l'écrou J.
3. Serrez l'écrou J.
Remplacement de la ceinture harnais (ceinture en H)
• Clé Allen de 5 mm
• Clé de 13 mm
1555831-E
Fig. 6-83
Fig. 6-84 Exemple de ceinture de maintien sur un Storm
Fig. 6-85
Fig. 6-86 Exemple de ceinture de maintien sur un Storm
