Série Invacare® Storm⁴

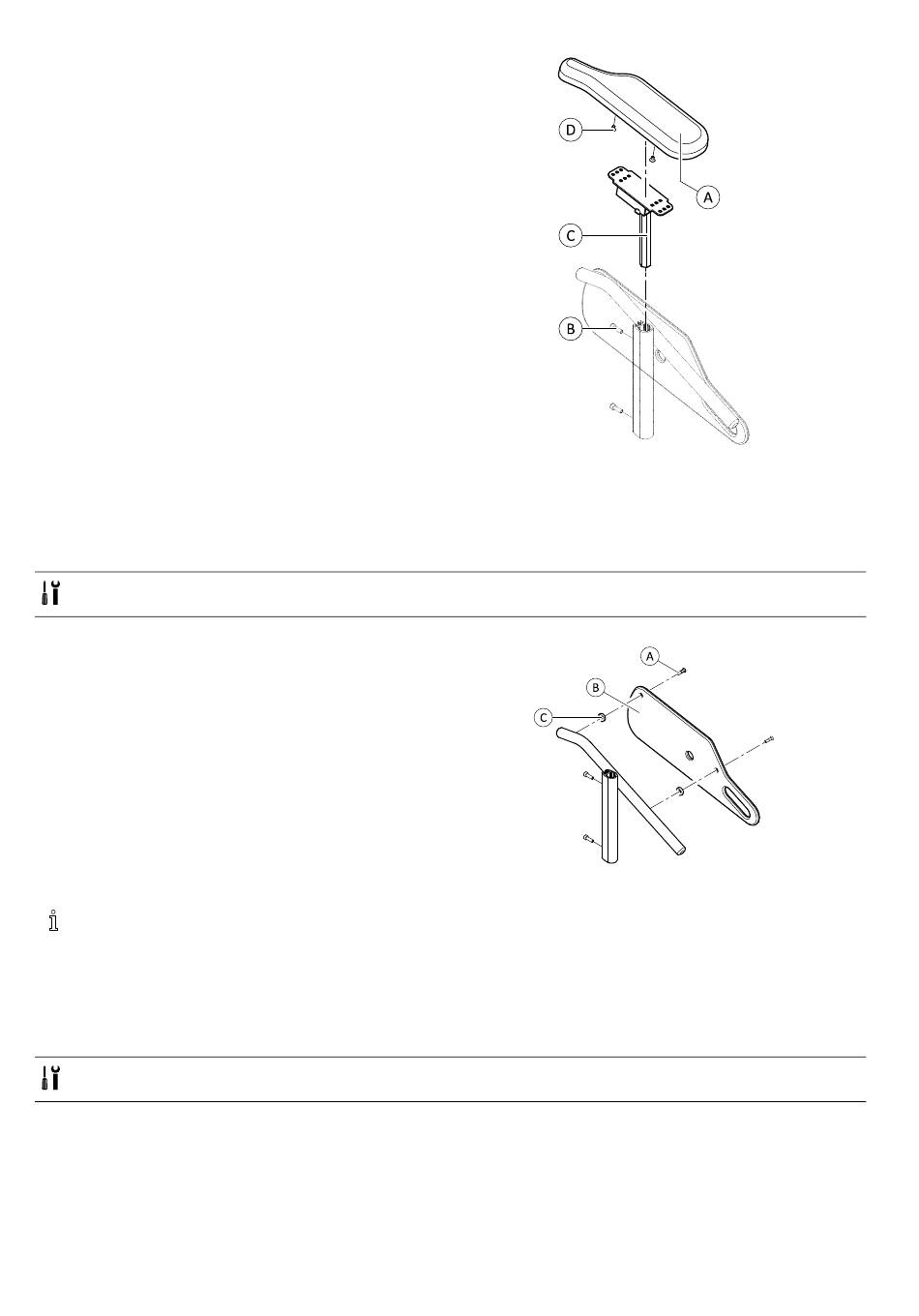

1. Retirez le manipulateur.
2. Desserrez la vis B. Ne la retirez pas.
3. Retirez le support de la manchette d'accoudoir C du
protège-vêtements.
4. Desserrez et retirez les vis D.
5. Retirez la manchette d'accoudoir A.
6. Remplacez le support de la manchette d'accoudoir C.
7. Installez les pièces en reprenant la procédure en sens
inverse.
8. Testez toutes les fonctions.
Remplacement du protège-vêtements
• Clé Allen de 4 mm
• Tournevis Phillips de 2
1. Desserrez et retirez les vis A, les rondelles entretoises C
et le protège-vêtements B.
2. Remplacez le protège-vêtements B.
Pendant l'installation, assurez-vous que la rondelle
entretoise C est dans la bonne position.
3. Installez les pièces en reprenant la procédure en sens
inverse.
4. Testez toutes les fonctions.
Remplacement du support d'accoudoir
• Clé Allen de 4 mm
• Clé Allen de 6 mm
66
Fig. 6-69
Fig. 6-70
1555831-E
