9 CARACTÉRISTIQUES TECHNIQUES
24
i10 Lock
i10-E0313S02 Lock
31
16
42

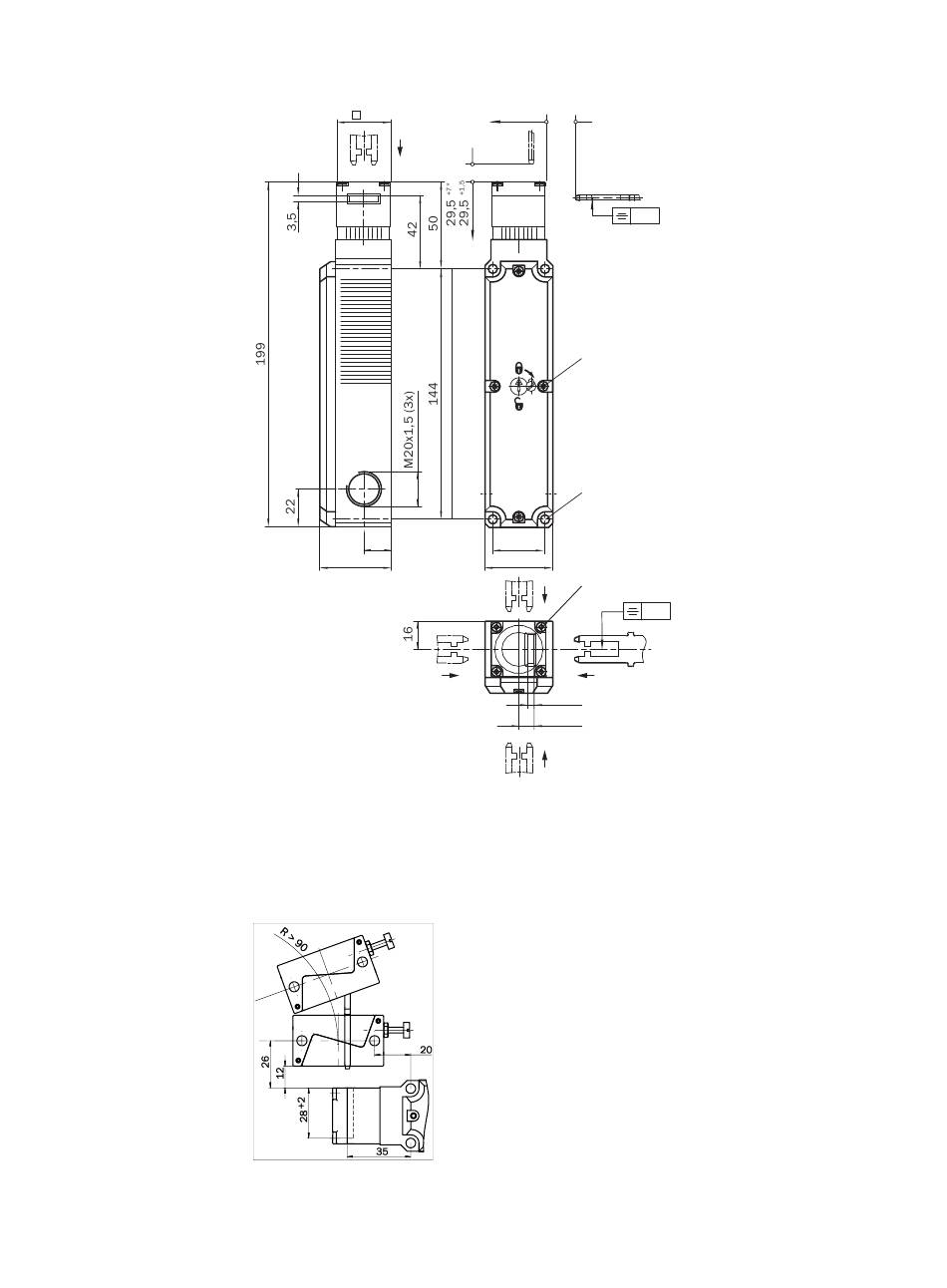

Illustration 4 : Plan coté i10 lock i10-E0313S02
Pour actionneur standard : 28 mm + 2 mm
1
Pour actionneur avec course d'arrêt : 28 mm + 7 mm
Actionneur
Illustration 5 : Plan coté iE10-R1
1
28 +7*
28 +2
0.3
M = 0,8 Nm
M5
30
40
M = 0,8 Nm
0.3
3,5
8,5
