6 INSTALLATION ÉLECTRIQUE

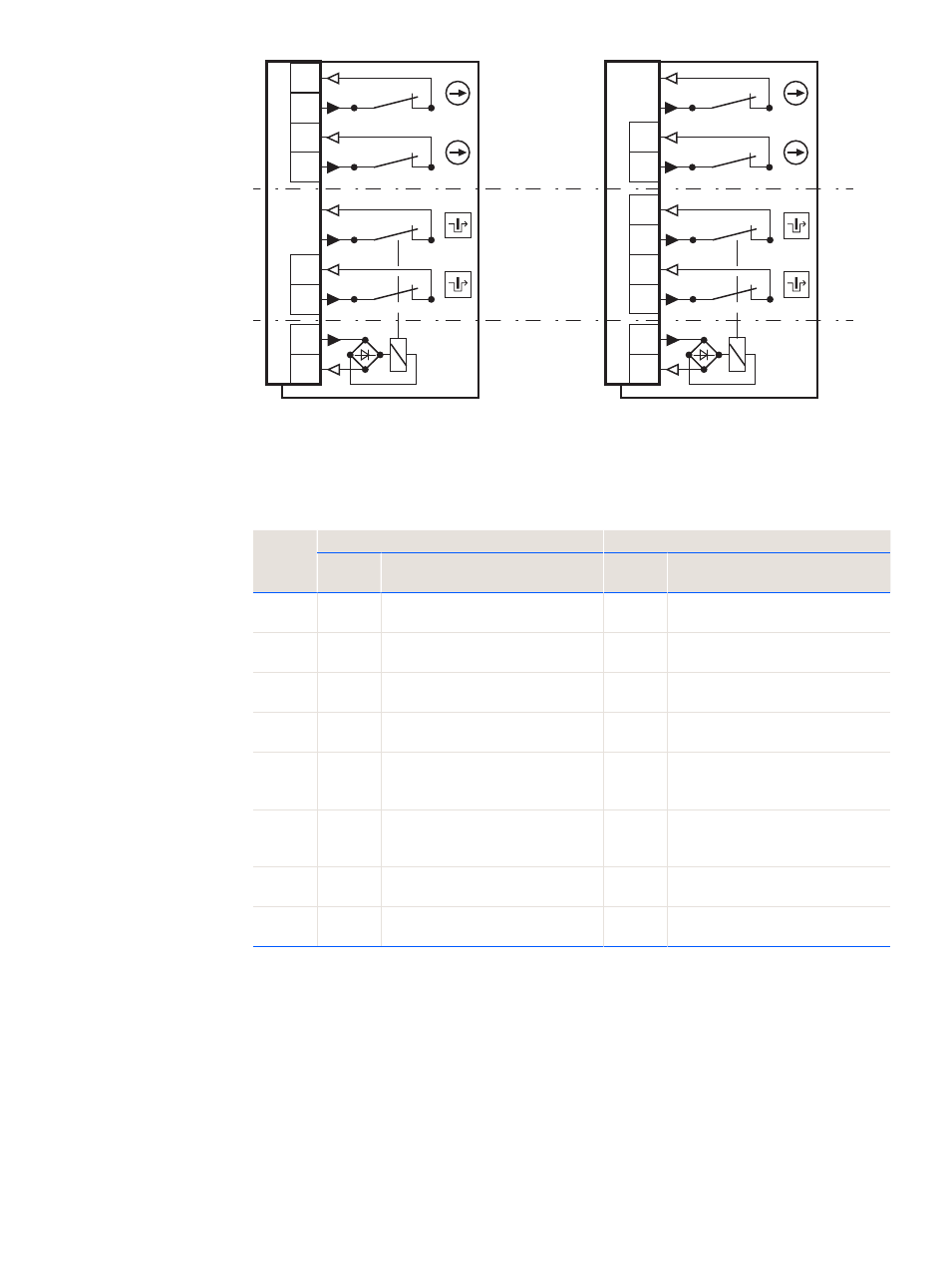

6.4 Raccordement système (entrée de câble)
18
i10 Lock
8
7
31 32
4
3
11 12
41 42
2
1
21 22
5
6
Surveillance de porte
1
Surveillance du blocage
2
Activation du blocage
3
Tableau 3 : Affectation des broches pour le raccordement système (M12, 8 pôles)
Broche i10-*0354
Con- Description
tact
1 21 Entrée contact guidé NF pour la
surveillance du blocage
2 22 Sortie contact guidé NF pour la
surveillance du blocage
3 11 Entrée contact guidé NF pour la
surveillance de porte
4 12 Sortie contact guidé NF pour la
surveillance de porte
5 E1 +24 V CC alimentation électri-
que de la bobine magnétique
(blocage)
6 E2 +0 V CC alimentation électrique
de la bobine magnétique (blo-
cage)
7 31 Entrée contact guidé NF pour la
surveillance de porte
8 32 Sortie contact guidé NF pour la
surveillance de porte
→ Veillez à l'étanchéité du connecteur enfichable.
1. Ouvrir l'orifice d'introduction souhaité avec un outil adapté.
2. Monter le presse-étoupe avec l'indice de protection correspondant.
3. Raccorder les contacts (affectation des contacts
Visser les bornes avec un couple de 0,5 Nm.
o
4. Veiller à l'étanchéité de l'entrée de câble.
5. Fermer le couvercle du commutateur et le visser (couple de serrage 0,8 Nm).
31 32
2
1
11 12
8
7
41 42
4
3
21 22
5
6
i10-*0454
Con- Description
tact
11 Entrée contact guidé NF pour la
surveillance de porte
12 Sortie contact guidé NF pour la
surveillance de porte
21 Entrée contact guidé NF pour la
surveillance du blocage
22 Sortie contact guidé NF pour la
surveillance du blocage
E1 +24 V CC alimentation électri-
que de la bobine magnétique
(blocage)
E2 +0 V CC alimentation électrique
de la bobine magnétique (blo-
cage)
41 Entrée contact guidé NF pour la
surveillance du blocage
42 Sortie contact guidé NF pour la
surveillance du blocage
voir tableau 2).
