Anschlüsse

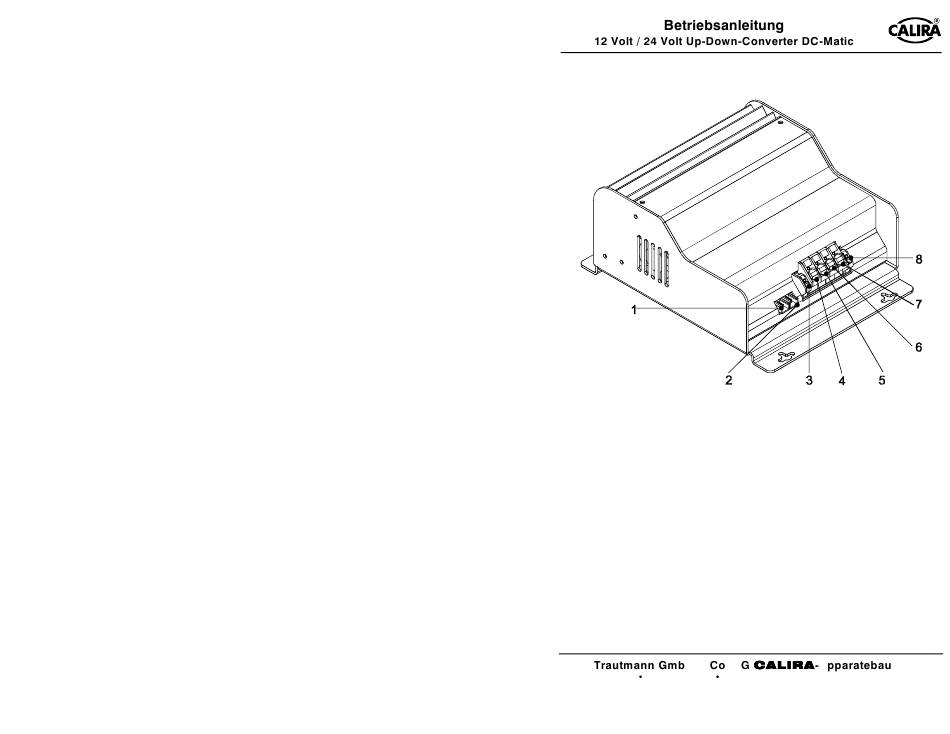

Bild 1: Anschlüsse
1 Anschluss für Temperaturfühler
2 Anschluss für Betriebsanzeige
3 Eingang D+ Lichtmaschine
4 Anschluss + 24 Volt Batterie I
Temperaturfühler (optional)
Wird der Converter zusammen mit einem Temperaturfühler (Pos. 1) für die
Versorgungsbatterie betrieben, so regelt der Converter die Ladespannung
automatisch in Abhängigkeit der Batterietemperatur. Hierdurch wird eine
besonders effektive und schonende Ladung der Batterie erreicht. Ohne
Verwendung eines Temperaturfühlers regelt der Converter den Ladevorgang
wie bei einer Batterietemperatur von 20° C.
! " #
Lerchenfeldstr. 9 87600 Kaufbeuren Tel.: +49(0)8341 / 9764-0 Fax: +49(0)8341 / 67806
5 Anschluss - 24 Volt Batterie I
6 Anschluss - 12 Volt Batterie II
7 Anschluss + 12 Volt Batterie II
8 Eingang B+ Batterie II
$
