Capteurs ELITE (BVS 06 ATEX E 045 X)
La résistance série modifiée de la bobine d'excitation des capteurs CMF100, CMF200, CMF300 et CMF400
utilisés à basse température ou dans les applications IIC est identifiée à l'aide du code d'identification de

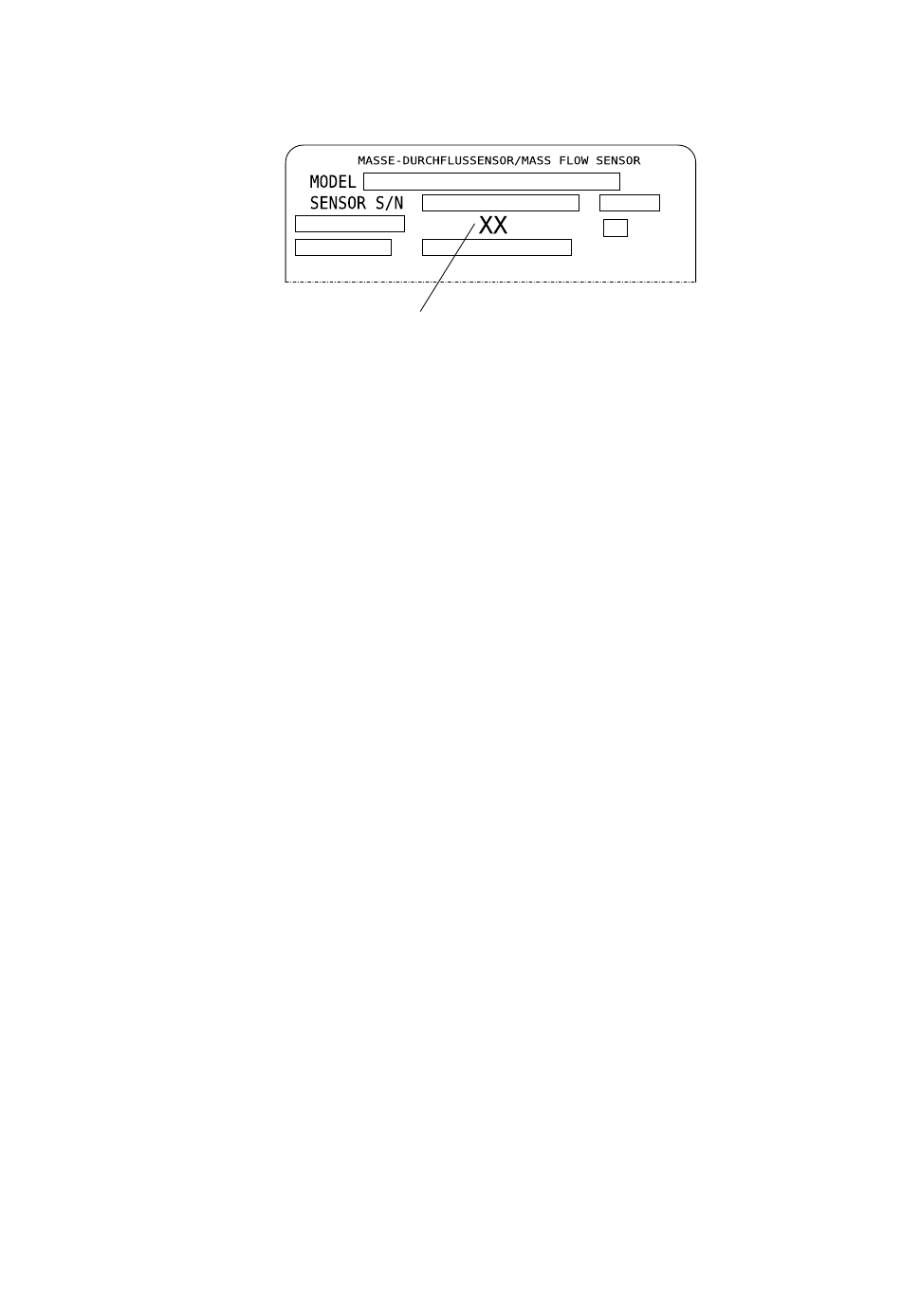

construction (CIC) A4. Le CIC est inscrit sur la plaque signalétique de certification, comme illustré ci-dessous :
Code d'identification de construction (CIC)
La résistance série modifiée de la bobine d'excitation des capteurs CMF100, CMF200, CMF300 et CMF400
utilisés à basse température et adaptés aux applications IIC est identifiée à l'aide du CIC A4.
Le supplément 1 traite les points suivants :
•
Les modifications de la bobine d'excitation, des bobines de détection et des résistances série des capteurs
CMF200(A, B, C et E), CMF300(A, B, C et E), et CMF400(A, B, C et E), lesquelles sont identifiées
à l'aide du CIC A5.
•
La norme EN 500** a été remplacée par la norme EN 60079-**, ce qui entraîne un marquage différent.
Le supplément 2 traite les points suivants :
•
Code d'interface électronique « T » pour la boîte de jonction en acier inoxydable montée sur rehausse.
•
CIC mentionné sur les graphiques de haute température.
•
Capteurs Modèles CMF800, CMFHC3, CMF800(A, B, C, et E), et CMFHC3(A, B, C, et E) sans CIC
et avec CIC A4 (pour applications basse température et IIC).
Le supplément 3 traite les points suivants :
•
Code de certification « 6 » pour capteurs CMF100/200/300/400/HC3 pour le groupe gaz IIC, avec limites
de température et de construction identiques au CIC A4.
•
Retrait des capteurs CMF800 et CMF800(A, B, C et E) et reformatage des instructions afin qu'elles
correspondent au certificat ATEX.
•
Modèle CMFHC2.
•
Codes d'interface électronique « U » et « J » pour le transmetteur type 2200S.
•
L'emploi de la bobine d'excitation du CMF400A sur les capteurs CMFHC2(A, B, C et E) et CMFHC3(A,
B, C, et E). La version IIB est identifiable par le CIC A6. La version IIC est identifiable par le CIC A6
et le code de certification 6.
Le supplément 4 couvre les points suivants :
•
Reformatage des instructions.
•
Rajout des capteurs CMFHC*Y.
•
Réduction des paramètres électriques pour les circuits de détection et de température à 30 Vcc,
101mA, 750mW et résistance additionnelle.
6
(emplacement approximatif)
Instructions d'installation ATEX
