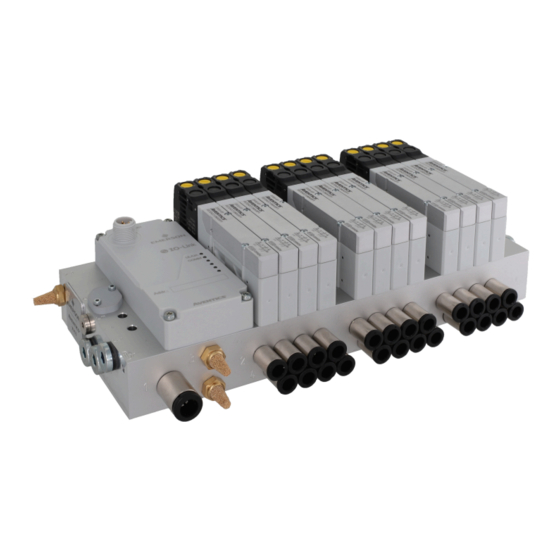

  • Page 2 Série XV03 2024-07-11 Série XV03 La série XV03 d'AVENTICS forme une base fiable pour les systèmes de manutention compacts et les solutions d’automatisation complexes. La variante XV-Compact offre un large portefeuille de fonctions et d’accessoires de distributeur ainsi que la connectivité électrique pertinente pour les besoins généraux en automatisation d'usine et en d’autres secteurs.

  • Page 3: Table Des Matières

    Série XV03 2024-07-11 Vue d'ensemble des produits Distributeur 2x3/2 Distributeur 2x3/2, Série XV03, NO/NO, Commande manuelle sans crantage......... Distributeur 2x3/2, Série XV03, NO/NO, Commande manuelle à crantage........Distributeur 2x3/2, Série XV03, NC/NC, Commande manuelle sans crantage......... Distributeur 2x3/2, Série XV03, NC/NC, Commande manuelle à crantage........Distributeur 2x3/2, Série XV03, NC/NO, Commande manuelle sans crantage.........

  • Page 4: Distributeur 2X3/2, Série Xv03, No/No, Commande Manuelle Sans Crantage

    Série XV03 2024-07-11 Distributeur 2x3/2, Série XV03, NO/NO, Commande manuelle sans crantage Débit: 330 l/min Commande: Commande électrique Elément de commande: Bistable Principe de commutation: 2x 3/2 NO/NO, avec rappel par ressort Principe de Tension de Pilote Puissance Pression de Pression de Pression de Pression de...

  • Page 5: Distributeur 2X3/2, Série Xv03, No/No, Commande Manuelle À Crantage

    Série XV03 2024-07-11 Distributeur 2x3/2, Série XV03, NO/NO, Commande manuelle à crantage Débit: 330 l/min Commande: Commande électrique Elément de commande: Bistable Principe de commutation: 2x 3/2 NO/NO, avec rappel par ressort Principe de Tension de Pilote Puissance Pression de Pression de Pression de Pression de...

  • Page 6: Distributeur 2X3/2, Série Xv03, Nc/Nc, Commande Manuelle Sans Crantage

    Série XV03 2024-07-11 Distributeur 2x3/2, Série XV03, NC/NC, Commande manuelle sans crantage Débit: 330 l/min Commande: Commande électrique Elément de commande: Bistable Principe de commutation: 2x 3/2 NC/NC, avec rappel par ressort Principe de Tension de Pilote Puissance Pression de Pression de Pression de Pression de...

  • Page 7: Distributeur 2X3/2, Série Xv03, Nc/Nc, Commande Manuelle À Crantage

    Série XV03 2024-07-11 Distributeur 2x3/2, Série XV03, NC/NC, Commande manuelle à crantage Débit: 330 l/min Commande: Commande électrique Elément de commande: Bistable Principe de commutation: 2x 3/2 NC/NC, avec rappel par ressort Principe de Tension de Pilote Puissance Pression de Pression de Pression de Pression de...

  • Page 8: Distributeur 2X3/2, Série Xv03, Nc/No, Commande Manuelle Sans Crantage

    Série XV03 2024-07-11 Distributeur 2x3/2, Série XV03, NC/NO, Commande manuelle sans crantage Débit: 330 l/min Commande: Commande électrique Elément de commande: Bistable Principe de commutation: 2x 3/2 NC/NO, avec rappel par ressort Principe de Tension de Pilote Puissance Pression de Pression de Pression de Pression de...

  • Page 9: Distributeur 2X3/2, Série Xv03, Nc/No, Commande Manuelle À Crantage

    Série XV03 2024-07-11 Distributeur 2x3/2, Série XV03, NC/NO, Commande manuelle à crantage Débit: 330 l/min Commande: Commande électrique Elément de commande: Bistable Principe de commutation: 2x 3/2 NC/NO, avec rappel par ressort Principe de Tension de Pilote Puissance Pression de Pression de Pression de Pression de...

  • Page 10: Distributeur 5/2, Série Xv03, Avec Rappel Par Ressort, Commande Manuelle Sans Crantage

    Série XV03 2024-07-11 Distributeur 5/2, Série XV03, avec rappel par ressort, Commande manuelle sans crantage Débit: 345 l/min Commande: Commande électrique Elément de commande: Monostable Principe de commutation: 5/2, avec rappel par ressort Principe de Tension de Pilote Puissance Pression de Pression de Pression de Pression de...

  • Page 11: Distributeur 5/2, Série Xv03, Avec Rappel Par Ressort, Commande Manuelle À Crantage

    Série XV03 2024-07-11 Distributeur 5/2, Série XV03, Avec rappel par ressort, Commande manuelle à crantage Débit: 345 l/min Commande: Commande électrique Elément de commande: Monostable Principe de commutation: 5/2, avec rappel par ressort Principe de Tension de Pilote Puissance Pression de Pression de Pression de Pression de...

  • Page 12: Distributeur 5/2, Série Xv03, Avec Rappel Pneumatique, Commande Manuelle Sans Crantage

    Série XV03 2024-07-11 Distributeur 5/2, Série XV03, avec rappel pneumatique, Commande manuelle sans crantage Débit: 345 l/min Commande: Commande électrique Elément de commande: Bistable Principe de commutation: 5/2, avec rappel pneumatique Principe de Tension de Pilote Puissance Pression de Pression de Pression de Pression de Référence...

  • Page 13: Distributeur 5/2, Série Xv03, Avec Rappel Pneumatique, Commande Manuelle À Crantage

    Série XV03 2024-07-11 Distributeur 5/2, Série XV03, Avec rappel pneumatique, Commande manuelle à crantage Débit: 330 l/min Commande: Commande électrique Elément de commande: Bistable Principe de commutation: 5/2, avec rappel pneumatique Principe de Tension de Pilote Puissance Pression de Pression de Pression de Pression de Référence...

  • Page 14: Distributeur 5/2, Série Xv03, Bistable, Commande Manuelle Sans Crantage

    Série XV03 2024-07-11 Distributeur 5/2, Série XV03, Bistable, Commande manuelle sans crantage Débit: 330 l/min Commande: Commande électrique Elément de commande: Bistable Principe de commutation: 5/2, bistable Principe de Tension de Pilote Puissance Pression de Pression de Pression de Pression de Référence commutation service des...

  • Page 15: Distributeur 5/2, Série Xv03, Bistable, Commande Manuelle À Crantage

    Série XV03 2024-07-11 Distributeur 5/2, Série XV03, Bistable, Commande manuelle à crantage Débit: 330 l/min Commande: Commande électrique Elément de commande: Bistable Principe de commutation: 5/2, bistable Principe de Tension de Pilote Puissance Pression de Pression de Pression de Pression de Référence commutation service des...

  • Page 16: Distributeur 5/3, Série Xv03, Centre À Double Sortie, Commande Manuelle Sans Crantage

    Série XV03 2024-07-11 Distributeur 5/3, Série XV03, centre à double sortie, Commande manuelle sans crantage Débit: 350 l/min Commande: Commande électrique Elément de commande: Bistable Principe de commutation: 5/3, centre à double sortie Principe de Tension de Pilote Puissance Pression de Pression de Pression de Pression de...

  • Page 17: Distributeur 5/3, Série Xv03, Centre À Double Sortie, Commande Manuelle À Crantage

    Série XV03 2024-07-11 Distributeur 5/3, Série XV03, centre à double sortie, Commande manuelle à crantage Débit: 350 l/min Commande: Commande électrique Elément de commande: Bistable Principe de commutation: 5/3, centre à double sortie Principe de Tension de Pilote Puissance Pression de Pression de Pression de Pression de...

  • Page 18: Distributeur 5/3, Série Xv03, Centre Ouvert, Commande Manuelle Sans Crantage

    Série XV03 2024-07-11 Distributeur 5/3, Série XV03, centre ouvert, Commande manuelle sans crantage Débit: 330 l/min Commande: Commande électrique Elément de commande: Bistable Principe de commutation: 5/3, centre ouvert Principe de Tension de Pilote Puissance Pression de Pression de Pression de Pression de Référence commutation...

  • Page 19: Distributeur 5/3, Série Xv03, Centre Ouvert, Commande Manuelle À Crantage

    Série XV03 2024-07-11 Distributeur 5/3, Série XV03, centre ouvert, Commande manuelle à crantage Débit: 330 l/min Commande: Commande électrique Elément de commande: Bistable Principe de commutation: 5/3, centre ouvert Principe de Tension de Pilote Puissance Pression de Pression de Pression de Pression de Référence commutation...

  • Page 20: Distributeur 5/3, Série Xv03, Centre Fermé, Commande Manuelle Sans Crantage

    Série XV03 2024-07-11 Distributeur 5/3, Série XV03, centre fermé, Commande manuelle sans crantage Débit: 280 l/min Commande: Commande électrique Elément de commande: Bistable Principe de commutation: 5/3, centre fermé Principe de Tension de Pilote Puissance Pression de Pression de Pression de Pression de Référence commutation...

  • Page 21: Distributeur 5/3, Série Xv03, Centre Fermé, Commande Manuelle À Crantage

    Série XV03 2024-07-11 Distributeur 5/3, Série XV03, centre fermé, Commande manuelle à crantage Débit: 280 l/min Commande: Commande électrique Elément de commande: Bistable Principe de commutation: 5/3, centre fermé Principe de Tension de Pilote Puissance Pression de Pression de Pression de Pression de Référence commutation...

  • Page 22: Coupleurs De Bus, Série Xves Profinet

    Série XV03 2024-07-11 Coupleurs de bus, série XVES Profinet Protocole bus Connecteur d’ali- Connecteur d’alimen- Connecteur d’alimen- Raccord E/S Référence mentation en ten- tation en tension tation en tension IN, sion IN , Type IN , Taille du filetage Nombre de pôles Profinet Connecteur (mâle) M12x1...
  • Page 23 Série XV03 2024-07-11 P570ABPN1011A00 Broche AVENTICS...

  • Page 24: Coupleurs De Bus, Série Xves Ethercat

    Série XV03 2024-07-11 Coupleurs de bus, série XVES EtherCAT Protocole bus Connecteur d’ali- Connecteur d’alimen- Connecteur d’alimen- Raccord E/S Référence mentation en ten- tation en tension tation en tension IN, sion IN , Type IN , Taille du filetage Nombre de pôles EtherCAT Connecteur (mâle) M12x1...
  • Page 25 Série XV03 2024-07-11 P570ABEC1011A00 Broche AVENTICS...

  • Page 26: Coupleurs De Bus, Série Xves Ethernet/Ip

    Série XV03 2024-07-11 Coupleurs de bus, série XVES EtherNet/IP Protocole bus Connecteur d’ali- Connecteur d’alimen- Connecteur d’alimen- Raccord E/S Référence mentation en ten- tation en tension tation en tension IN, sion IN , Type IN , Taille du filetage Nombre de pôles EtherNet/IP Connecteur (mâle) M12x1...
  • Page 27 Série XV03 2024-07-11 P570ABED1011A00 Broche AVENTICS...

  • Page 28: Coupleurs De Bus, Série Xves Modbus Tcp

    Série XV03 2024-07-11 Coupleurs de bus, série XVES Modbus TCP Protocole bus Connecteur d’ali- Connecteur d’alimen- Connecteur d’alimen- Raccord E/S Référence mentation en ten- tation en tension tation en tension IN, sion IN , Type IN , Taille du filetage Nombre de pôles MODBUS TCP Connecteur (mâle)
  • Page 29 Série XV03 2024-07-11 P570ABEM1011A00 Broche AVENTICS...

  • Page 30: Coupleurs De Bus, Série Xves Profibus Dp

    Série XV03 2024-07-11 coupleurs de bus, série XVES Profibus DP Raccordement électrique 2, type: Connecteur Raccordement électrique 2, taille du filetage: M12x1 Raccordement électrique 2, nombre de pôles: À 4 pôles Protocole bus Connecteur d’ali- Connecteur d’alimen- Connecteur d’alimen- Raccord E/S Référence mentation en ten- tation en tension...
  • Page 31 Série XV03 2024-07-11 P570ABPB1011A00 Broche A-data line B-data line AVENTICS...

  • Page 32: Coupleurs De Bus, Série Xves Io-Link

    Série XV03 2024-07-11 Coupleurs de bus, série XVES IO-Link Raccordement électrique 2, type: Connecteur Raccordement électrique 2, taille du filetage: M12x1 Raccordement électrique 2, nombre de pôles: À 4 pôles Protocole bus Connecteur d’ali- Connecteur d’alimen- Connecteur d’alimen- Raccord E/S Référence mentation en ten- tation en tension...
  • Page 33 Série XV03 2024-07-11 P570ABLKA010A00, P570ABLM5010A00 P570ABLKB010A00 Broche Broche L+ 24 V DC L+ 24 V DC 2L+ 24 V DC CQ (IO CQ (IO link data) link data) 2 L- AVENTICS...

  • Page 34: Connexion Multipôle, À 25 Pôles, En Haut

    Série XV03 2024-07-11 Connexion multipôle, à 25 pôles, en haut Nombre de bobines magnétiques maxi. Poids Référence [kg] 0.06 P570AAP251D0A00 Dimensions AVENTICS...

  • Page 35: Connexion Multipôle, À 44 Pôles, En Haut

    Série XV03 2024-07-11 Connexion multipôle, à 44 pôles, en haut Nombre de bobines magnétiques maxi. Poids Référence [kg] 0.08 P570AAP441D0A00 Dimensions AVENTICS...

  • Page 36: Connexion Multipôle, À 25 Pôles, Sur Le Côté

    Série XV03 2024-07-11 Connexion multipôle, à 25 pôles, sur le côté Nombre de bobines magnétiques maxi. Poids Référence [kg] 0.08 P570AAP251E0A00 Dimensions 1) Pour connecteur D-Sub AVENTICS...

  • Page 37: Connexion Multipôle, À 44 Pôles, Sur Le Côté

    Série XV03 2024-07-11 Connexion multipôle, à 44 pôles, sur le côté Nombre de bobines magnétiques maxi. Poids Référence [kg] 0.08 P570AAP441E0A00 Dimensions 1) Pour connecteur D-Sub AVENTICS...

  • Page 38: Connexion Multipôle,Terminal27, En Haut

    Série XV03 2024-07-11 Connexion multipôle,Terminal27, en haut Certificats: RoHS Nombre de bobines magnétiques maxi. Poids Référence [kg] 0.06 P570AAP271S0A00 Dimensions AVENTICS...

  • Page 39: Embase D'entrée, Série Xv03

    Série XV03 2024-07-11 Embase d’entrée, série XV03 Nombre de positions de distributeurs max. Référence H572AZ562822001 Dimensions 1) Couple de serrage : 2 Nm ±0,2 AVENTICS...

  • Page 40: Plaque D'obturation, Série Xv03

    Série XV03 2024-07-11 Plaque d’obturation, série XV03 Type de construction Type d’embase Fourniture Nombre de positions Référence de distributeurs max. Plaque d’obturation Plaque d’obturation Plaque d’obturation, jeu de R572AB555872001 joints, vis de fixation Dimensions AVENTICS...

  • Page 41: Embase Intermédiaire D'alimentation En Air, Série Xv03

    Série XV03 2024-07-11 Embase intermédiaire d’alimentation en air, série XV03 Fourniture Nombre de positions de distributeurs max. Référence Embase intermédiaire, jeu de joints, vis de fixation 1 H572AW555464001 Dimensions 1) Couple de serrage : 2 Nm ±0,2 AVENTICS...

  • Page 42: Embase Intermédiaire D'échappement, Série Xv03

    Série XV03 2024-07-11 Embase intermédiaire d’échappement, série XV03 Fourniture Nombre de positions de distributeurs max. Référence Embase intermédiaire, jeu de joints, vis de fixation H572AX555465001 Dimensions 1) Couple de serrage : 2 Nm ±0,2 AVENTICS...
