Capteurs ELITE (BVS 06 ATEX E 045 X)
L'utilisation du capteur à une température ambiante supérieure est autorisée puisque l'électronique est
montée à une distance minimum d'un mètre du capteur et qu'elle est reliée à celui-ci à l'aide d'un conduit
flexible en inox, à condition que la température ambiante reste inférieure à la température maximale
du fluide pour la classe de température T considérée et la température de service maximale du capteur.
3.5) Type CMF***(A, B, C ou E)****C*Z****
Capteur haute température avec transmetteur 1700/2700 intégré
3.5.1) Paramètres électriques : voir le schéma EB-3600636 pour le transmetteur type *700**********
3.5.2) Classe de température/Température maximale de surface T
La classification en classe de température/détermination de la température maximale de surface T est fonction
de la température du fluide mesuré et de la température ambiante maximale du capteur, comme illustré
dans les graphiques ci-dessous.
3.5.2.1)

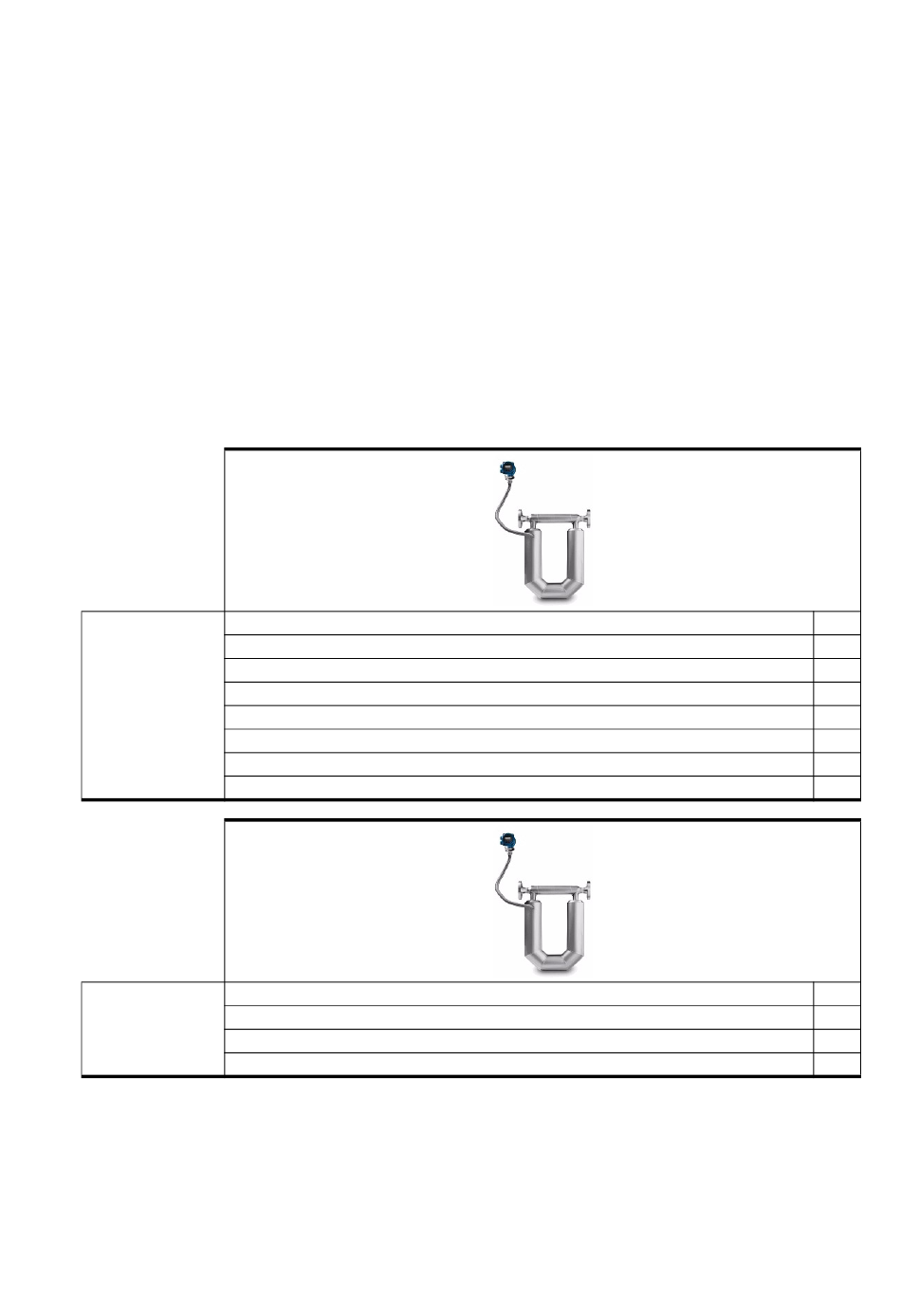

Type de capteur
Type de capteur
34
CMF200(A ou B)****C*Z****
CMF200(A ou B)****C*Z**** CIC A5
CMF200(A ou B)****C*Z**** CIC A4
CMF200(A ou B)****C*6****
CMF300(A ou B)****C*Z****
CMF300(A ou B)****C*Z**** CIC A5
CMF300(A ou B)****C*Z**** CIC A4
CMF300(A ou B)****C*6****
CMF400(A ou B)****C*Z****
CMF400(A ou B)****C*Z**** CIC A5
CMF400(A ou B)****C*Z**** CIC A4
CMF400(A ou B)****C*6****
Instructions d'installation ATEX
IIB
IIB
IIC
IIC
IIB
IIB
IIC
IIC
IIB
IIB
IIC
IIC
