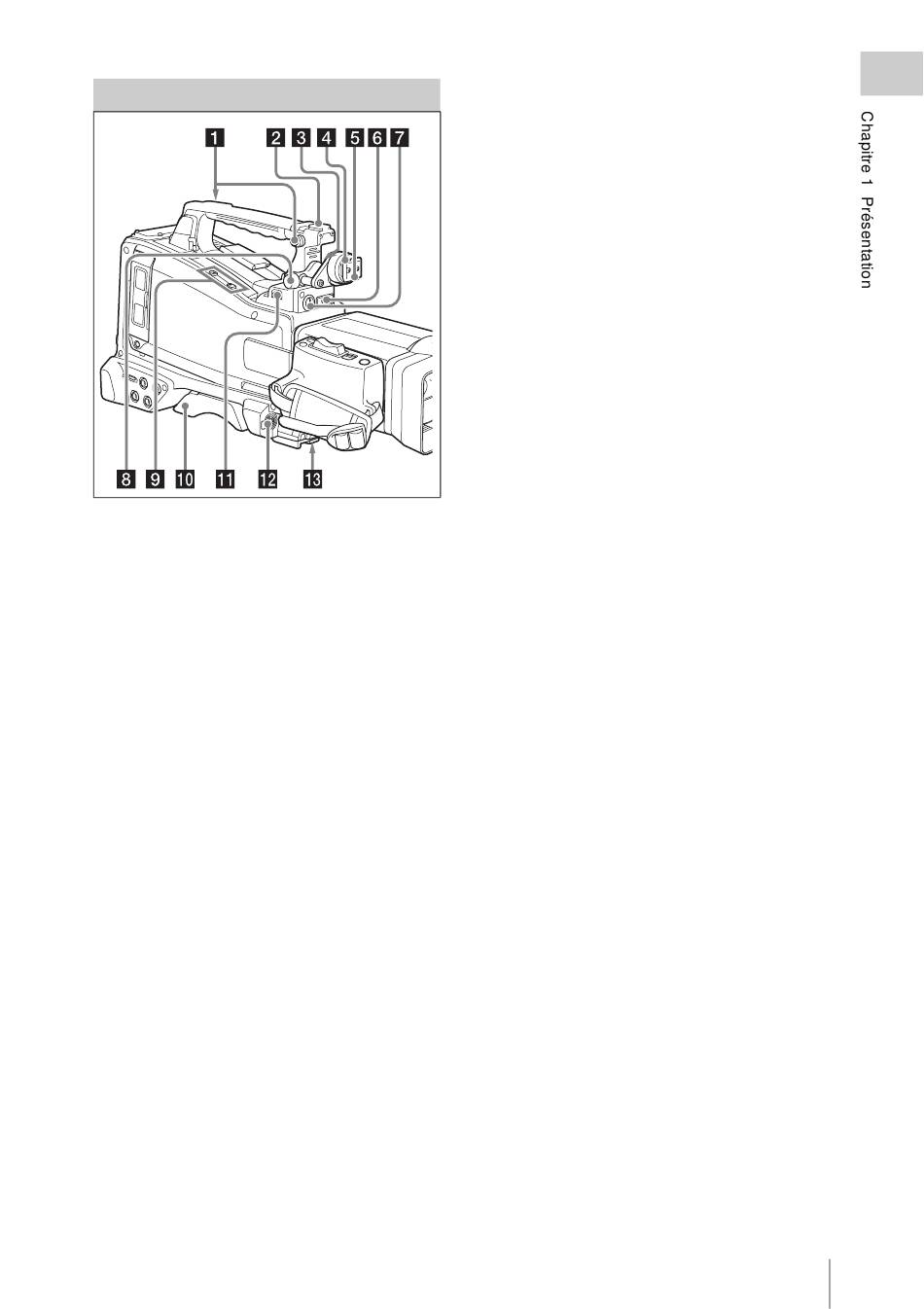

Fixation d'accessoires
a Point de fixation de la bandoulière
Ces points de fixation permettent d'installer la
bandoulière fournie (consultez la page 53).
b Griffe de fixation d'accessoires
Cette griffe permet de fixer un accessoire
optionnel, comme une lampe vidéo (consultez la
page 52).
c Levier de positionnement avant/arrière
du viseur
Pour ajuster la position avant/arrière du viseur,
desserrez ce levier et le bouton LOCK. Après
l'ajustement, resserrez ce levier et le bouton
LOCK.
d Bague de positionnement gauche/droite
du viseur
Desserrez cette bague pour ajuster la position
gauche/droite du viseur (consultez la page 42).
e Griffe de fixation du viseur
Cette griffe permet de fixer le viseur.
f Connecteur VF (viseur) (26 broches,
rectangulaire)
Raccordez le câble du viseur fourni ou du viseur
CBK-VF01 optionnel.
g Connecteur VF (viseur) (20 broches,
rond)
Raccordez le câble du viseur de la série DXF
optionnel.
Pour la connexion des périphériques de la série
DXF, des pièces en option sont requises. Consultez
un technicien Sony pour en savoir plus sur le
raccordement du DXF-51 ou DXF-C50W.
h Bouton de positionnement avant/
arrière du viseur (bouton LOCK)
Desserrez ce bouton pour ajuster la position
avant/arrière du viseur (consultez la page 42).
i Fixation pour le support de microphone
en option
Cette fixation permet d'installer un support de
microphone CAC-12 optionnel (consultez la
page 49).
j Protège-épaule
Relevez le levier de fixation du protège-épaule
pour ajuster la position avant/arrière. Ajustez la
position pour un confort maximal lors de
l'utilisation du caméscope sur votre épaule
(consultez la page 54).
k Connecteur LIGHT (lampe vidéo)
(2 broches, femelle)
Vous pouvez y brancher une lampe vidéo avec
une consommation électrique maximale de 50 W,
comme l'Anton Bauer Ultralight 2 ou une lampe
équivalente (consultez la page 52).
l Connecteur MIC IN (entrée de
microphone) (+48 V) (de type XLR,
5 broches, femelle)
Ce connecteur permet de raccorder un
microphone stéréo. L'alimentation (+48 V) est
assurée par ce connecteur.
m Monture de trépied
Lors de l'utilisation du caméscope sur un trépied,
fixez-y l'adaptateur de trépied (optionnel).
Localisation et fonctions des pièces et des commandes
19
