PCE Instruments PCE-COM 20 Manuel D'utilisation page 10

5.2 Mesurer
Si vous appuyez sur la touche "MEAS", vous accéderez directement à l´option de mesure aussi
bien depuis l´écran de démarrage que depuis le menu d´étalonnage ou l´écran de réglages
(Image 2).
Éclaircissements:

L´indication sur
"Mesure"/"Measurement" sur l´Image 2) vous montre dans quel mode vous
vous trouvez à cet instant.

Le symbole de la batterie

Au centre de l´écran se trouve la valeur de conductivité du test réalisé, à une
température de +20°C dans l´unité MS/m ou %IACS (Pour voir comment
modifier l´unité avec la touche "DEL/UNIT ", lisez l´information que vous
trouverez au début du texte qui se trouve dans le point "5.4.7").

En bas à gauche de l´écran, apparait la valeur de conductivité "σ(28) = ..." à
la température actuelle. L´unité de mesure ici est identique à celle utilisée
dans l´indication au centre de l´écran à 20°C. La valeur qui apparait entre
parenthèses montre la température compensée. Vous trouverez plus
d´informations à ce sujet dans le point "5.4.3".

L´indication "TA = ...°C" en bas à gauche, montre la température ambiante
actuelle.

En bas à droite, l´indication „f = ... kHz" montre la fréquence de
fonctionnement de la sonde.

En bas à droite, derrière le symbole "a
température actuelle du test en cours. Vous trouverez plus d´informations à
ce sujet dans le point "5.4.4".
Pour changer l´unité de mesure appuyez sur la touche "DEL/UNIT". A chaque fois que vous
appuyez sur la touche, l´unité de mesure de l´appareil changera. Si vous rallumez l´appareil ou
que vous quittez l´écran de mesure, l´unité redeviendra automatiquement celle configurée
initialement.

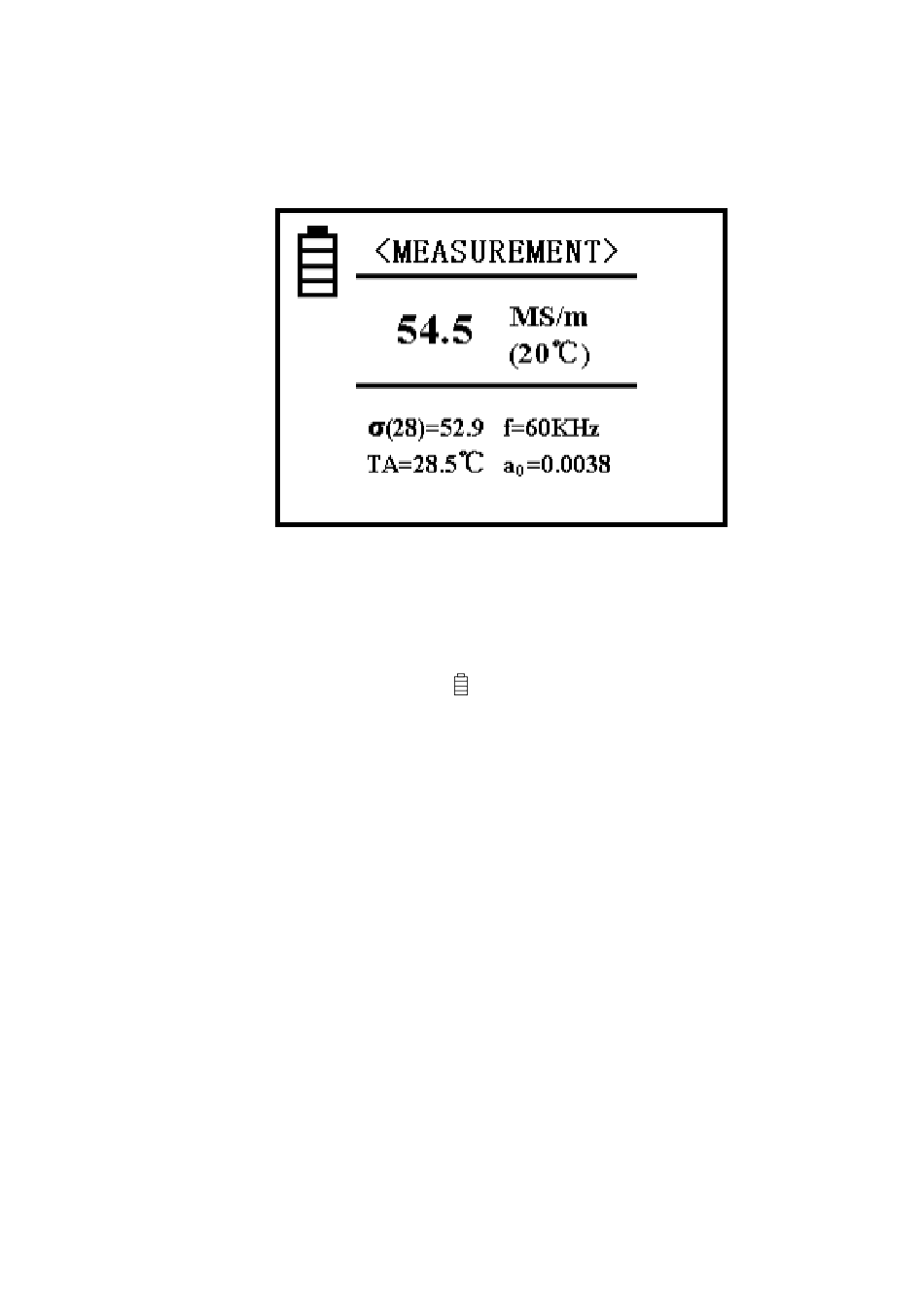

Image 2
la partie supérieure
indique la charge restante de la batterie.
© PCE Instruments
9
de l´écran (dans ce
", se trouve le coefficient de
0
cas,
