GE Multilin DDS Manuel D'instructions
  1. Manuels
  2. Marques
  3. GE Manuels
  4. Unités de contrôle
  5. Multilin DDS
  6. Manuel d'instructions
GE Multilin DDS Manuel D'instructions

GE Multilin DDS Manuel D'instructions

Masquer les pouces
Télécharger ce manuel
g
GE Multilin
215 Anderson Avenue
L6E 1B3 Markham, ON -CANADA
Tel: (905) 294 6222 Fax: (905) 294 8512
E-mail: gemultilin@ge.com
Internet: www.GEIndustrial.com/Multilin
GE Consumer & Industrial
Multilin

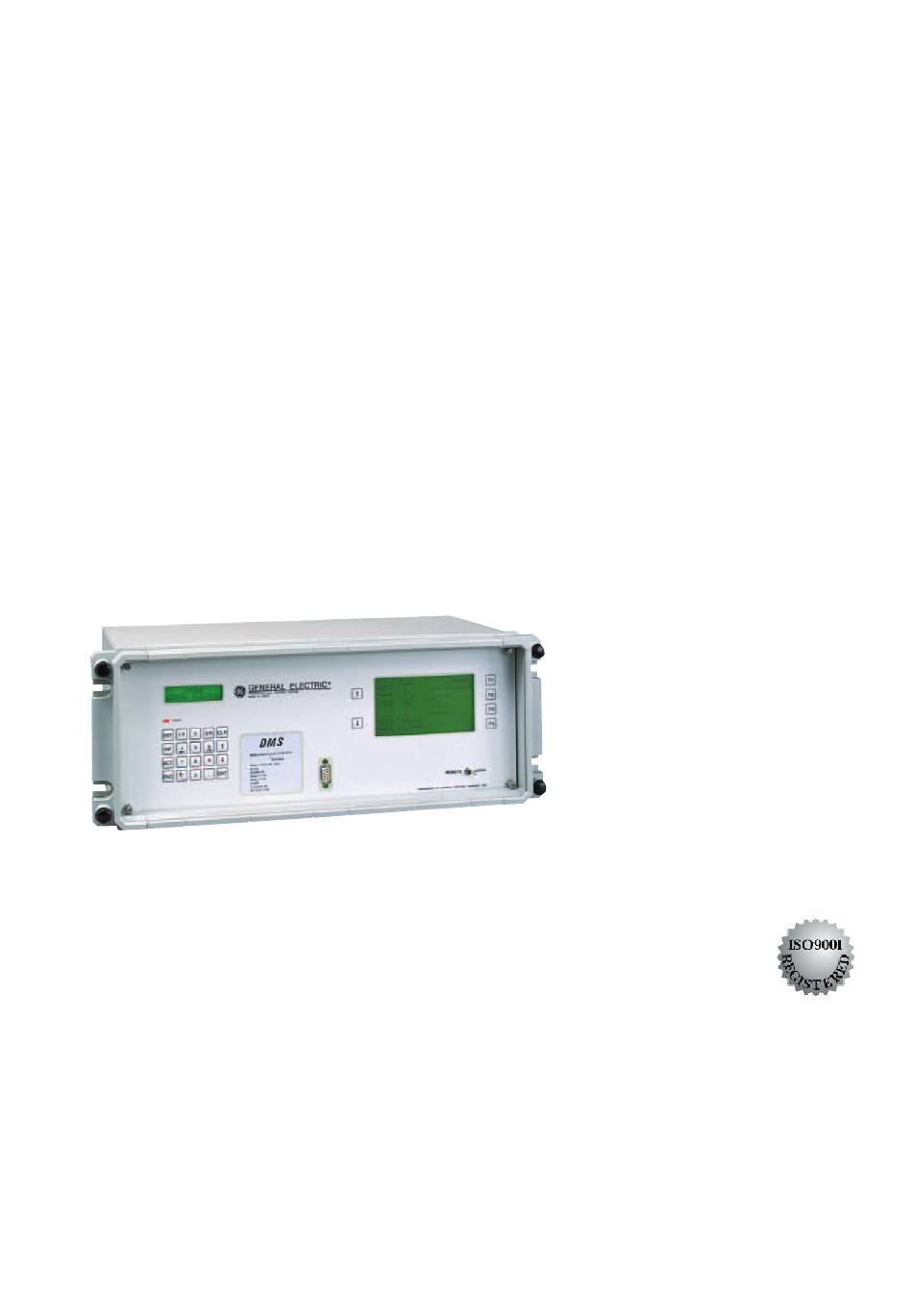

DDS
Système Integré de Protection et
Contrôle
Manuel d'Instructions
GEK-106275E
Copyright © 2005 GE Multilin
GE Multilin
Avda. Pinoa, 10
48170 Zamudio ESPAGNE
Tel: +34 94 485 88 00 Fax: +34 94 485 88 45
E-mail: gemultilin.euro@ge.com
loading

Manuels Connexes pour GE Multilin DDS

Sommaire des Matières pour GE Multilin DDS

  • Page 1 GE Consumer & Industrial Multilin Système Integré de Protection et Contrôle Manuel d'Instructions GEK-106275E Copyright © 2005 GE Multilin GE Multilin GE Multilin Avda. Pinoa, 10 215 Anderson Avenue 48170 Zamudio ESPAGNE L6E 1B3 Markham, ON -CANADA Tel: +34 94 485 88 00 Fax: +34 94 485 88 45 Tel: (905) 294 6222 Fax: (905) 294 8512 E-mail: gemultilin.euro@ge.com...
  • Page 2 TABLE DES MATIERES 1. INTRODUCTION 2. DESCRIPTION GENERALE 2.1. EQUIPEMENTS DE NIVEAU 1 2.1.1. DESCRIPTION GÉNÉRALE ....................8 2.1.2. DESCRIPTION DU HARDWARE..................10 2.1.3. POSITIONS DDS DISPONIBLES..................12 2.2. FONCTIONS COMPRISES DANS LES MODULES DMS. 2.2.4. FONCTIONS DE PROTECTION..................17 2.2.5.
  • Page 3 TABLE DES MATIERES 4.4. SIGNALISATIONS VISUELLES, LED. 4.5. SUPERVISION DES CIRCUITS DE DÉCLENCHEMENT ET DE FERMETURE. 4.6. MONITORISATION DU VIEILLISSEMENT DE L'INTERRUPTEUR 4.7. AUTO-CONTRÔLE DE L'ETAT DE L'EQUIPEMENT. 4.8. FONCTIONS D'ANALYSE 4.9. ENREGISTREMENT HISTORIQUE D'EVÉNEMENTS 4.10. TRAITEMENT DES ALARMES 4.11. SIGNALISATIONS 4.12.
  • Page 4 TABLE DES MATIERES 6.3. RÉCEPTION, MANIPULATION ET STOCKAGE 6.4. INSTALLATION 6.5. CONNEXIONS EXTERNES 7. CARACTERISTIQUES TECHNIQUES DES UNITES DU NIVEAU 1 7.1. NORMES DE COMPATIBILITÉ ELECTROMAGNÉTIQUE 8. CLAVIER ET DISPLAY 8.1. ARBRE DES MENUS. 8.2. GROUPE DES RÉGLAGES. 8.3. GROUPE D'INFORMATION. 8.4.
  • Page 5 TABLE DES MATIERES 10. MIMIQUE DE LA POSITION 10.1. ECRAN PRINCIPAL 10.2. ECRAN D'ALARMES 10.3. ECRAN DES MESURES 10.4. ECRAN DES ENTRÉES ET DES SORTIES DDS Système Integré de Protection et Contrôle GEK-106275E...
  • Page 6 Ce manuel, complété par les livres d'instructions du software de Niveau 1 : programme de communication GE_LOCAL, de configuration GE-INTRO et d'oscillographie GE-OSC, prétend couvrir la description générique des fonctions standards des systèmes DDS. L'ensemble de ces 4 livres d'instructions fournit la description complète du système DDS, mais elle doit être complétée par la documentation propre à...
