AVERTISSEMENT: Danger de choc électrique
ou de blessure. Mettre le courant en avant du
panneau ou du tableau de contrôle à OFF avant
de travailler à l'intérieur de cet équipement ou
d'en retirer toute composante. Ne pas retirer les
mécanismes de protection des circuits ou tout
autre composante jusqu'à ce que le courant soit
à OFF.
Généralités
Ces instructions s'appliquent aux numéros de catalogues
suivants:
• Modules de disjoncteurs AMC2GM et AMC3GM
• Cadres de disjoncteurs SGDA, SGHA, SGLA et SGPA
Installation
1. Équilibrage des phases pour dispositifs deux pôles sur
des systèmes trois phases. Repositionner l'assemblage
de la pince de barre omnibus de la phase A ou C à la
phase B, comme montré aux Figures 1 et 2. Retirer les
vis et l'assemblage de la pince de barre omnibus.
Bouger la pince de barre omnibus à la localisation de
la phase B. Fixer l'assemblage de la pince de barre
omnibus avec les vis serrées à 27–32 lb.-po.
2. Installer le disjoncteur
a. Dispositifs de principal (cosses uniquement sur le
côté ON du disjoncteur). Placer le côté OFF du
disjoncteur par-dessus les colonnes de goujons,
comme montré à la Figure 3. Fixer le côté OFF du
disjoncteur au module avec des vis à tête
hexagonales et des rondelles Belleville et serrer à
90–110 lb.-po. Fixer le côté ON du disjoncteur au
module avec des vis à tête ronde et des rondelles
plates et serrer à 40-50 lb.-po.
b. Dispositifs de dérivation(cosses uniquement sur le
côté OFF du disjoncteur). Placer le côté ON du
disjoncteur par-dessus les colonnes de goujons,
comme montré à la Figure 3. Fixer le côté ON du
disjoncteur au module avec des à tête hexagonales
et des rondelles Belleville et serrer à 90-110 lb.-po.
Fixer le côté OFF du disjoncteur avec des vis à tête
rondes et des rondelles plates et serrer à 40-50 lb.-po.
Location
Phase A ou C

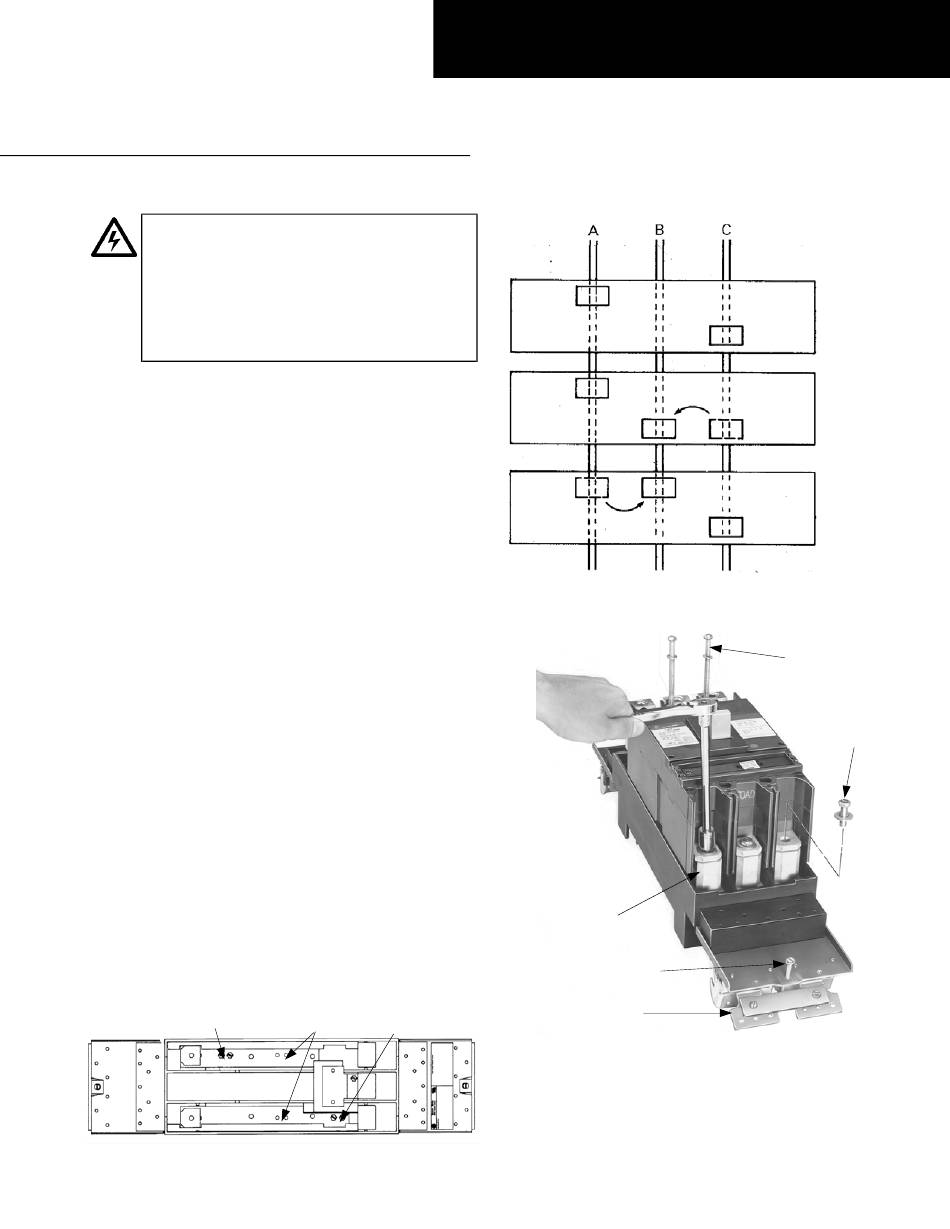

Figure 1. Localisations de la pince de barre omnibus sur le module de
Location
Location
Phase B
Phase A ou C
disjoncteur.
GEH5674 Instructions d'installation
Panneaux de distribution Spectra Series™
Disjoncteurs et Modules
Figure 2. Pour repositionner la pince de barre omnibus pour
Colonnes
de goujon
Loquet
Figure 3. Installation du disjoncteur sur le module.
équilibrer la charge.
Vis SEMS à tête
rondelles plates
rondelle Belleville
Vis de
loquet
R03
Phase A & C
telle que
reçue
Phase A & B
Phase B & C
rondes et les
Vis à tête
hexagonale &
