Ces instructions s'appliquent aux kits de cosses de
principal ayant les numéros de catalogues suivants. Le
suffixe « F » indique que le kit inclut tous les couvercles de
plaques.
AMB2120N(F)
AMB3120DN(F) AMB2250CA(F)
AMB2600CA(F)
AMB3800CA(F)
AMB2250DCA(F) AMB3250DCA(F) AMB2600DCA(F)
AMB3600DCA(F) AMB2800DCA(F) AMB3800DCA(F)
AMB2120DCA(F) AMB3120DCA(F)
Installation
AVERTISSEMENT: Danger de choc électrique
ou de blessure. Mettre le courant en amont du
panneau de distribution ou du tableau de
contrôle à OFF avant de travailler à l'intérieur
de cet équipement ou d'en retirer toute
composante. L'équipement ne doit être installé
et
entretenu
correctement qualifié et entraîné.
1. Orienter la base des cosses avec les trous de câble de
cosse faisant face à l'extrémité de la boîte étampée
LINE
ou vers le côté ligne de l'intérieur, tel qu'illustré
à la Figure 1.

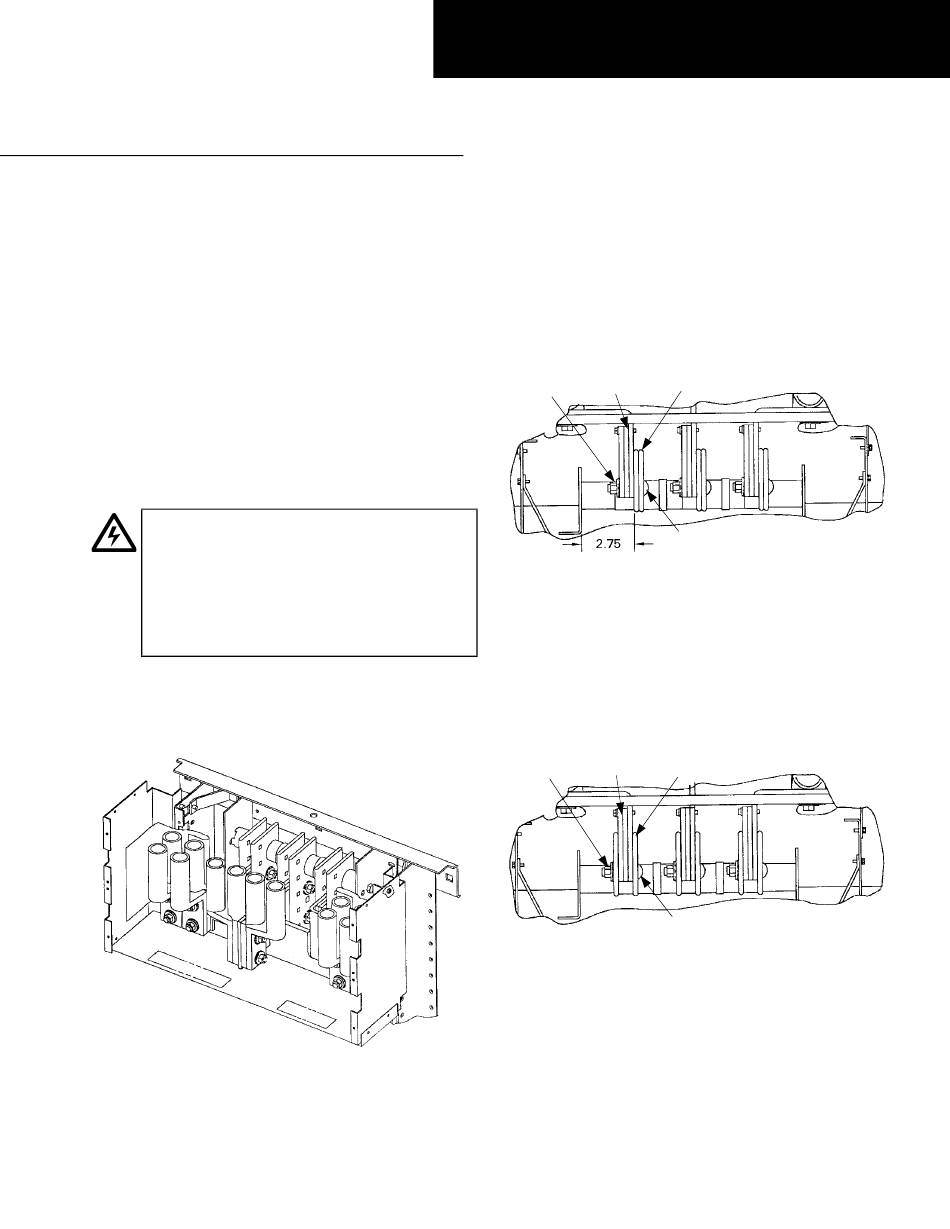

Figure 1. Orientation d'assemblage de la cosse.
AMB3120N(F)
AMB2120DN(F)
AMB3250CA(F)
AMB3600CA(F)
AMB2800CA(F)
AMB2120CA(F)
AMB3120CA(F)
que
par
du
personnel
Côté Ligne
DEH071
Instructions d'Installation
Panneaux de distribution Spectra Series™
Kits de cosses de principal avec boulonnage
2. Repérer la position de montage. S'il s'agit d'intérieurs
de style Spectra APNB avec boulonnage, repérer le
côté de l'intérieur du panneau pour lequel la
dimension entre la face de barre omnibus la plus
rapprochée et la face intérieure du rail de support de
barre omnibus est de 2.75 pouces, tel qu'illustré à la
Figure 2. Les barrettes de cosses seront montées sur ce
côté de chaque phase de la barre omnibus.
Écrou, rondelle
Barrette
plate, rondelle
de cosse
conique
Figure 2. Position de la barrette de cosse relative aux barres
omnibus dans un intérieur Spectra APNB avec boulonnage.
S'il s'agit d'intérieurs enfichables Spectra APN, les
barrettes de cosse sont positionnées entre les barres
omnibus de chaque phase, tel qu'illustré à la Figure 3.
S'il s'agit d'intérieurs Spectra APN d'une valeur
nominale de 600 A ou moins, les queues de cosse sont
positionnées tel que décrit plus haut pour les
intérieurs Spectra APN Spectra APNB.
Barrette
Écrou, rondelle
plate, rondelle
de cosse
conique
Figure 3. Position de barrette de cosse relative aux barres omnibus
dans un intérieur enfichable Spectra APN.
Barre
omnibus
Boulon de
carrosserie
Barre
omnibus
Boulon de
carrosserie
R02
