g
Application
Pour utilisation avec unités TVSS (Limiteur de tension
transitoire) ayant le préfixe ATME ou ATHE au numéro
de catalogue.
Installation
AVERTISSEMENT: Danger de choc électrique
ou de blessure. Mettre le courant en amont du
panneau de contrôle ou du tableau de contrôle
à OFF avant de travailler à l'intérieur de
l'équipement ou d'en retirer toute composante.
L'équipement ne doit être installé et entretenu
que par du personnel correctement formé et
qualifié.
Les numéros entre parenthèses dans les instructions et les
figures qui suivent font référence aux items de la Table 1.
1. Inventorier le contenu du kit. Ce kit est pour
l'installation d'un câble de mise à la terre et d'un
câble de neutre (si un neutre est nécessaire).
Le kit contient les pièces pour réaliser une connexion
de neutre (s'il y en a un avec le panneau) et une
connexion de mise à la terre sur le TVSS. Il y a
suffisamment de câble de cuivre de calibre #2 fourni
pour les connexions à la fois de mise à la terre et de
neutre. Si un neutre n'est pas nécessaire, mettre alors
de côté la portion de câble de cuivre de calibre #2 qui
n'est pas nécessaire. La Figure 1 montre toutes les
pièces incluses dans ce kit, lesquelles sont listées à la
Table 1.
2. Repérer les cosses de bornes dans l'unité TVSS. Après
l'Installation du panneau, de la mise à la terre et du
neutre (s'il est fourni) dans le boîtier, repérer l'unité
TVSS dans l'intérieur du panneau. Assurez-vous que
la poignée du TVSS est en position
quatre vis #10-32 (non montrées) fixant le couvercle
et le soulever.
3. Installation de la mise à la terre et du câble de neutre.
Repérer les cosses marquées
nécessaire), tel qu'illustré à la Figure 2. Desserrer les
vis hexagonales sur les cosses avec une clé Allen (non
fournie). Repérer le rouleau de câble de cuivre #2 [1]
et déterminer le chemin le plus court au neutre de
l'équipement (si applicable) et à la mise à la terre.
Couper une extrémité de câble et retirer environ
de pouce de protection. Insérer l'extrémité du câble
de cuivre #2 [1] dans la cosse marquée Ground et
serrer la vis hexagonale à 150 po.-lb. Répéter ce
procédé avec le restant de câble de cuivre #2 [1] pour
la connexion de neutre si nécessaire.
DEH40471 Instructions d'Installation
Panneaux de distribution Spectra Series™
Kit de câblage de neutre et de mise à la terre pour TVSS
avec numéro de catalogue
. Retirer les
OFF
et
(si
Ground
Neutral
5
/
8
ATHMEGNDN
[1]
[3]

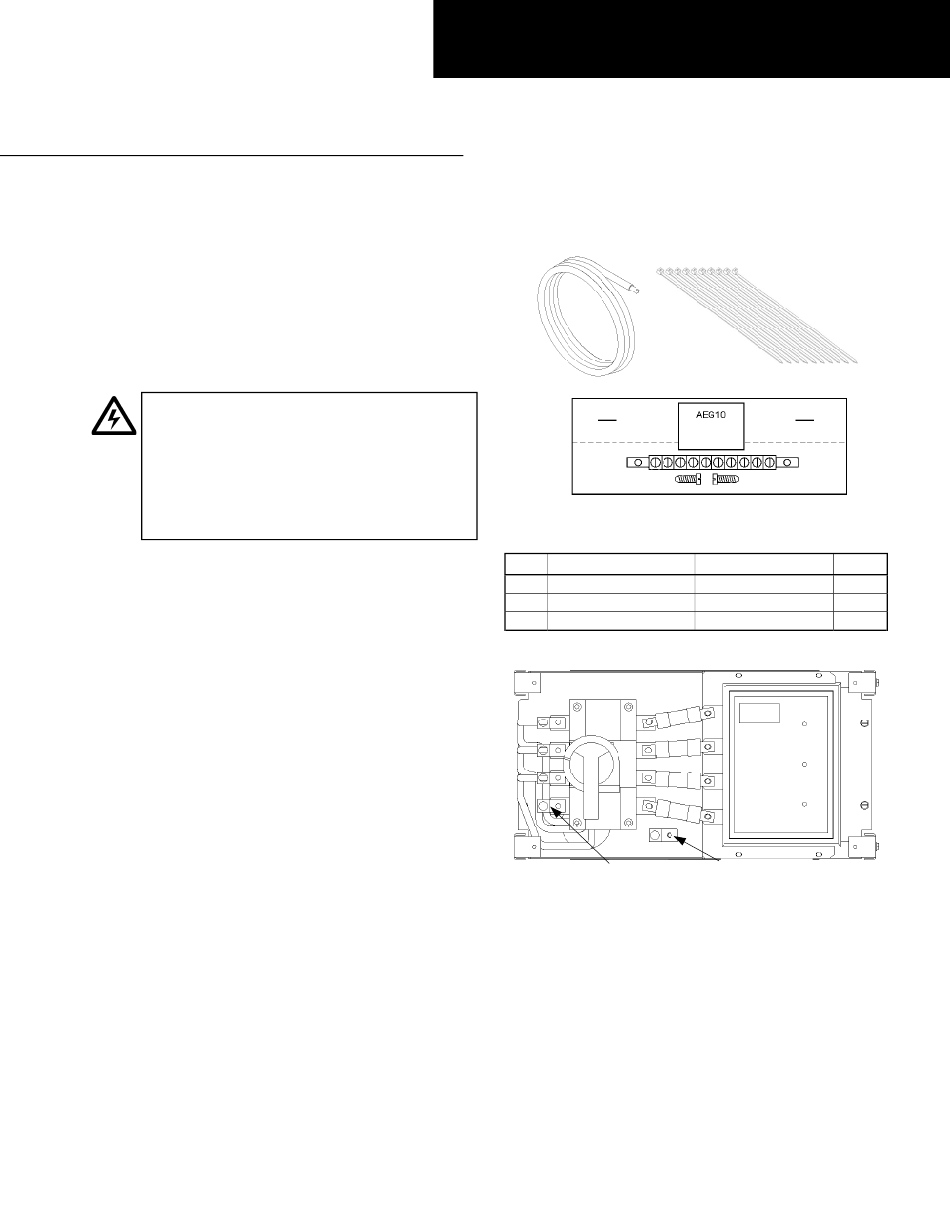

Figure 1. Pièces incluses dans le kit de neutre et de câble de mise à
la terre TVSS, numéro de catalogue ATHMEGNDN.
Item Description
1
Câble noir calibre #2
2
Attaches
3
Mise à la terre
Table 1. Liste des pièces pour le kit ATHMEGNDN.
Cosse de
neutre
Figure 2. Emplacements des cosses de mise à la terre et de neutre
dans l'unité TVSS.
4. Passer les câbles en dehors du côté de l'unité. Assurez-
vous que les câbles TVSS n'interféreront pas avec les
câbles à être passés de d'autres dispositifs. Utiliser les
attaches [2] tel que nécessaire pour faire un paquet
des deux câbles.
R02
[2]
Pièce #
Qté.
273A7900P12BK19 12.5 ft.
PEL#PLT1.5I-M
10
AEG10
1
Cosse de mise
à la terre
