Refrigerant Leakage Sensor Capteur de fuite de réfrigérant Sensor de fugas de refriger Para acceder a la versión en español, por favor visite GEAppliancesairandwater.com GE is a trademark of the General Electric Company. Manufactured under trademark license. 49-5001071 Rev. 1 04-25...
Page 2

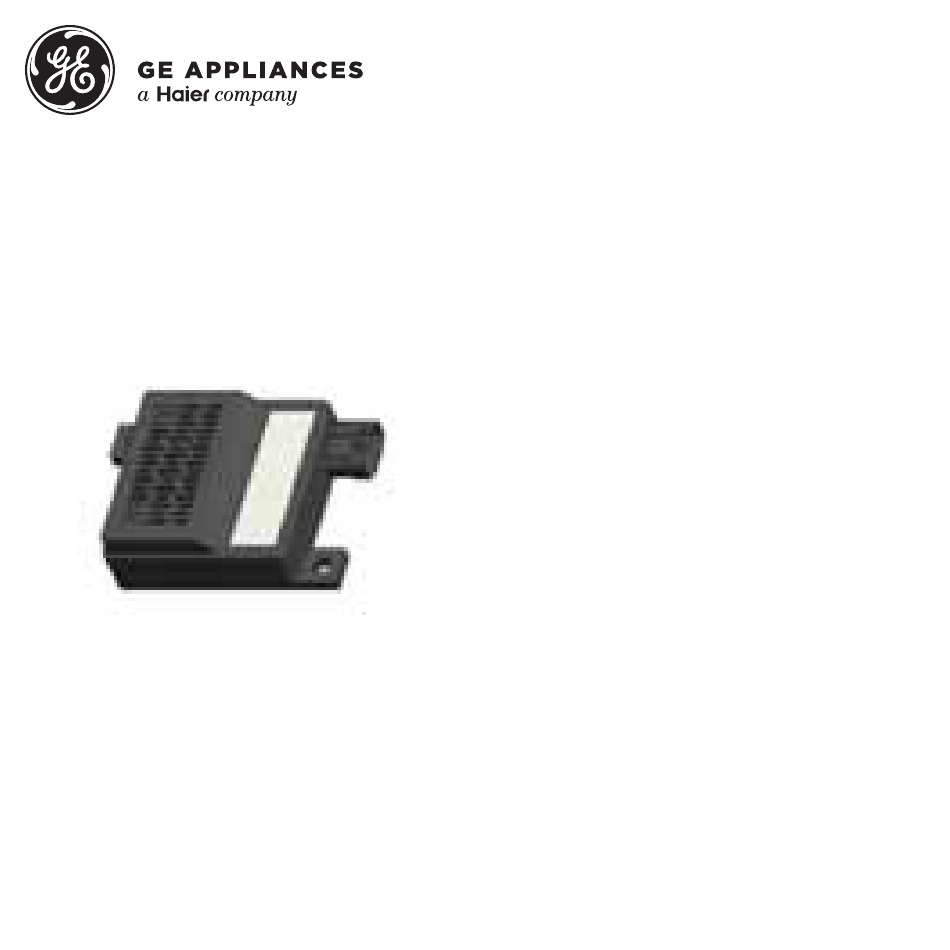

Product Introduction The sensor is used for refrigerant leakage detection in air conditioning and other refrigeration systems. The product runs automatically after being powered on. 49-5001071 Rev. 1...
Page 4
Package Contents A Refrigerant B Wiring, Leakage Sensor 473mm C Manual D Screw ST4X12mm E Power Required label 49-5001071 Rev. 1...
Page 5
Safety Information WARNING Improper installation, adjustment, alteration, service or maintenance can cause property damage, personal injury or loss of life. Installation and service must be performed by a licensed professional HVAC installer or equivalent or service agency. CAUTION As with any mechanical equipment, contact with sharp sheet metal edges can result in personal injury.
Page 6
Safety Information WARNING Electric Shock Hazard. Can cause injury or death. Unit must be properly grounded in accordance with national and local codes. Line voltage is present at all components when unit is not in operation on units with single-pole contactors.
Page 7
Safety Information CAUTION Any service personnel installing, decommissioning, or performing maintenance on the unit must be properly trained with A2L refrigerants. 49-5001071 Rev. 1...
Page 8
Safety Information WARNING • Do not use means to accelerate the defrosting process or to clean, other than those recommended by the manufacturer. • The appliance shall be stored in a room without continuously operating ignition sources (for example: open flames, an operating gas appliance, or an operating electric heater).
Page 9
Installation Instructions Installation instructions for the refrigerant leak sensor will vary for each type of indoor unit. Instructions are included in the installation manual of the indoor unit. The installation manual can also be found by searching for the indoor model number on our website at GEAppliancesAirandWater.com NOTE: after installation, put the Power Required Label on the indoor unit near the rating...
Page 10
Fault Codes and Troubleshooting Fault (error) codes will be shown on the temperature display of the indoor unit, or the wired controller (if connected). Note: most faults will automatically turn on the fan of the indoor unit. Code Definition Priority* Refrigerant leak detected and mitigation in progress.
Page 11
Fault Codes and Troubleshooting Code Definition Priority* Refrigerant leak sensor communication error. After resolving, a power cycle is needed to clear the code. Refrigerant leak sensor self inspection error. After resolving, a power cycle is needed to clear the code. Refrigerant leak sensor is reaching End-of-Life.
Page 12
Fault Codes and Troubleshooting Code Definition Priority* Refrigerant leak sensor has reached End-of-Life. Replace sensor to restore functionality. DIP switch is set to require a leak sensor, but no leak sensor was detected when system powered on. Refer to install instructions for DIP switch location * If multiple errors occur, only the lowest priority number will be displayed on the indoor unit or...
Page 13
Fault Codes and Troubleshooting Interface Pin Definition Definition Description Power Input 485A DATA 485B DATA Power Ground 49-5001071 Rev. 1...
