Modes de mesure
8.7

Test de tension en rampe

Le test de tension en rampe est un test de surtension similaire au test SV, mais qui présente un meilleur contrôle et avertit
en cas de défaillance d'isolement potentielle. L'augmentation continue et progressive de la tension est moins susceptible
d'endommager l'isolement de façon imprévisible que les augmentations rapides utilisées lors d'un test SV.
Si un test PI a été effectué pour vérifier que l'enroulement est adapté au test de surtension, l'enroulement doit être
complètement déchargé avant qu'un test de surtension soit effectué.
La rampe de tension typique (DV/dt) est de 1 kV/min, ce qui est la valeur par défaut pour la gamme Advanced.

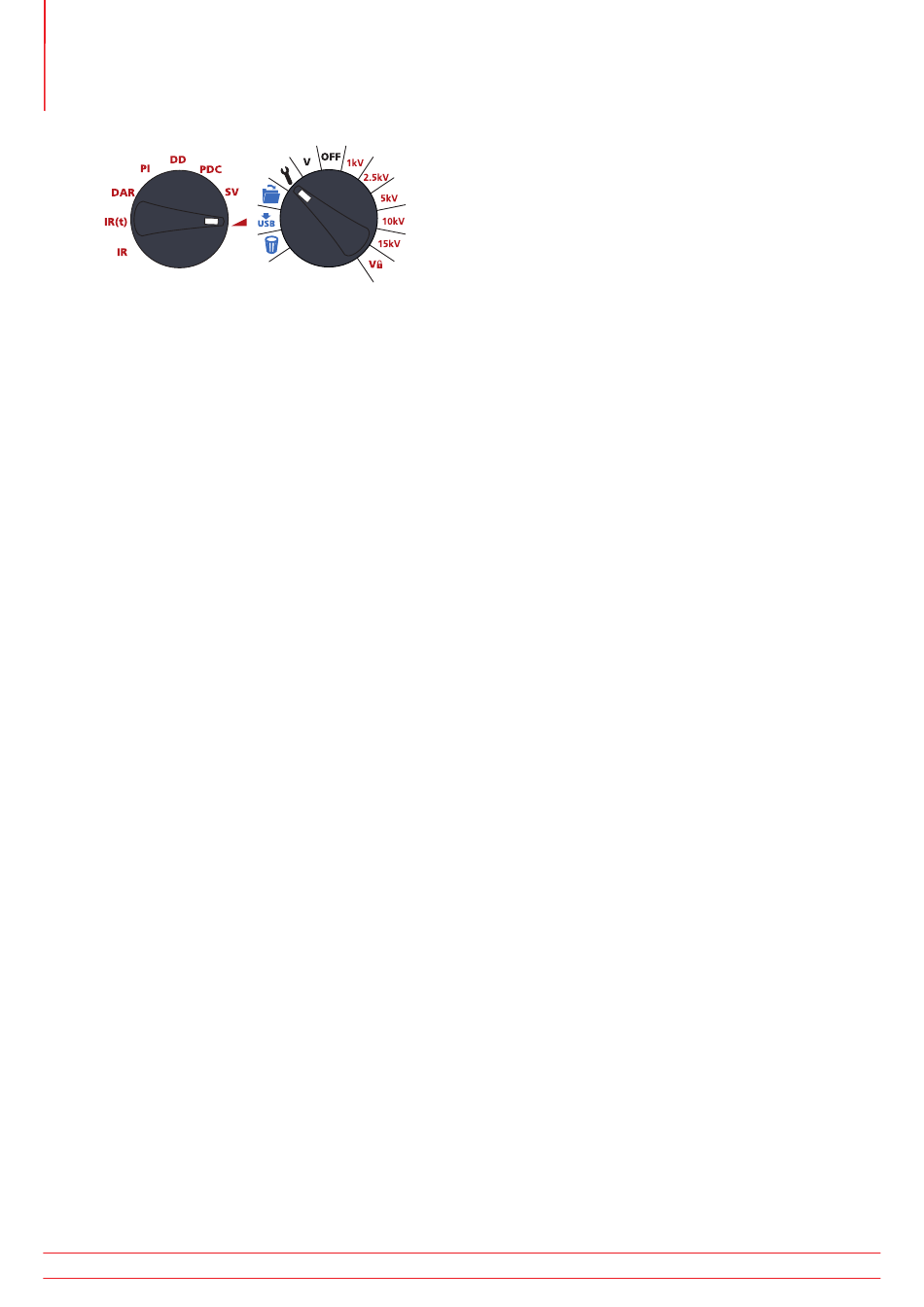

L'utilisateur peut régler cette valeur à partir de la fonction de réglage lorsque le commutateur rotatif de mode est réglé
sur rampe. Les boutons haut et bas sont utilisés pour ajuster dV/dt au taux requis, et OK confirme le réglage. Maintenez
le bouton TEST enfoncé pour démarrer.
Le test augmente progressivement la tension jusqu'à ce qu'elle atteigne la tension de test sélectionnée, sauf s'il détecte
un claquage ou une augmentation soudaine de la tension. Le résultat affiché après le test est la résistance d'isolement
finale, la tension et le courant. Si le résultat est enregistré, une courbe complète de courant (μA) et de tension (kV) est
enregistrée et peut être lue dans PowerDB, PowerDB Lite ou convertie dans une feuille de calcul afin que les courbes
de courant et de tension puissent être comparées aux courbes publiées dans IEEE 95-2002.
