Test de tension de pas

Le test de tension de pas (SV) est un test de surtension contrôlée qui peut être appliqué aux enroulements de stator et
de rotor sur les moteurs CA synchrones et asynchrones, et aux enroulements d'induit et de champ sur les moteurs CC.
Il est conseillé d'effectuer un test PI avant un test SV pour déterminer si l'isolation est adaptée au test de surtension.
Si un test PI a été effectué pour vérifier que l'enroulement est adapté au test de surtension, l'enroulement doit être
complètement déchargé avant qu'un test de surtension soit effectué.
Le test SV est basé sur le principe selon lequel un isolant idéal donnera des résultats identiques à toutes les tensions, tandis
qu'un isolant soumis à une contrainte excessive présentera des valeurs d'isolement plus faibles à des tensions plus élevées.
Le test SV est sélectionné avec la position de mode SV du commutateur et toute plage de tension comprenant le réglage
de plage VL. Si aucun test SV personnalisé n'a été configuré, un test standard à cinq étapes sera effectué. Pour ce test,
chaque étape représente 1/5e de la tension d'essai et 1/5e du temps de test. Si un test standard à 5 étapes est requis
à la tension VL, réglez le minuteur de 1 à 0 seconde si un test SV personnalisé a été précédemment configuré.

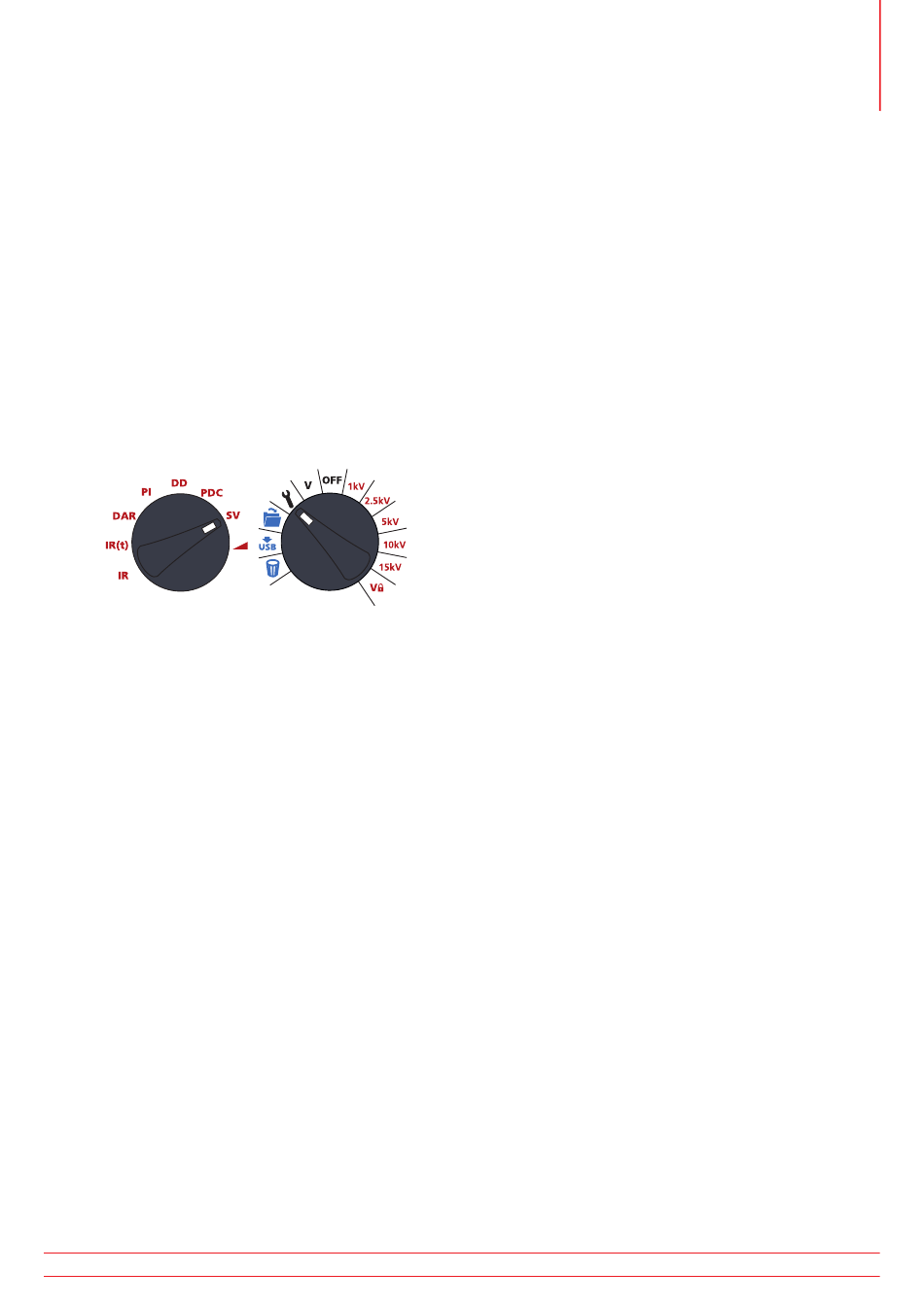

8.6.1 Réglage de l'interrupteur rotatif indiqué
Le test de tension de pas (SV) est un test de surtension contrôlée qui peut être appliqué aux enroulements de stator
et de rotor sur les moteurs CA synchrones et asynchrones, et aux enroulements d'induit et de champ sur les moteurs
CC. Il est conseillé d'effectuer un test PI avant un test SV pour déterminer si l'isolation est adaptée au test de
surtension. Si un test PI a été effectué pour vérifier que l'enroulement est adapté au test de surtension, l'enroulement
doit être complètement déchargé avant qu'un test de surtension soit effectué.
Le test SV est basé sur le principe selon lequel un isolant idéal donnera des résultats identiques à toutes les tensions, tandis
qu'un isolant soumis à une contrainte excessive présentera des valeurs d'isolement plus faibles à des tensions plus élevées.
Pendant le test, la tension appliquée augmente par pas d'un cinquième de la tension de test finale toutes les minutes
pendant 5 minutes. Des relevés de mesures successifs sont effectués.
Les relevés de résistance des quatre premiers « pas » sont affichés sous les indicateurs de temps consécutifs
« 1 m » à « 4 m ». Le relevé de 5 minutes est affiché sur l'écran principal. Si la durée de test par défaut de
5 minutes est modifiée par l'utilisateur, les quatre relevés n'affichent pas les indicateurs respectifs « 1 m »
à « 4 m ».
La durée du test SV peut être ajustée si nécessaire à partir de la valeur par défaut de 5 minutes à l'aide des flèches
haut/bas et de la touche OK pour enregistrer le réglage.
Le minuteur d'un pas correspond toujours au temps de test total divisé par cinq. Une durée de pas trop courte peut
entraîner des relevés erronés, tandis qu'une durée de pas trop longue peut entraîner une contrainte excessive sur le moteur.
La norme de référence pour les tests de tension STEP est IEEE 95-2002.
