Modes de mesure
8.3.3 Qu'est-ce qu'un test prédicteur de PI (PIp) ?
Le prédicteur PI utilise la première partie de la courbe IR pour prédire ce que serait la courbe entière
après le test complet de 10 minutes. Au début du test de PI, l'échelle NE clignote PAS, puis une fois
la prévision commencée, l'échelle PI commence à clignoter. La prédiction démarre après 3 minutes.
À mesure que la confiance dans la prévision augmente, l'échelle se rétrécit. Lorsque la prévision du
prédicteur PI est fiable à 100 %, le test se termine automatiquement et la prévision de la valeur PI s'affiche. La prévision
peut prendre entre 3 et 7 minutes en fonction des conditions de test.
Si un circuit ouvert est détecté, le test prédicteur de PI s'arrête automatiquement au bout de 10 secondes et un code
d'erreur s'affiche. Voir ci-dessous pour les codes d'erreur.
8.3.4 Codes d'erreur du prédicteur PI (PIp) :
En cas d'erreur lors de l'exécution du test à l'aide du prédicteur PI, les codes d'erreur suivants s'affichent sur l'instrument :
Code d'erreur
UC10
UC20
UC30
8.4
Test de décharge diélectrique
Le test de décharge diélectrique (DD) ou de courant de réabsorption fonctionne pendant la décharge du composant
diélectrique testé. Développé à l'origine par EDF, les services publics d'électricité en France, ce test d'isolement
de diagnostic permet d'évaluer le vieillissement, la détérioration et les vides de l'isolation. Le résultat dépend
de la caractéristique de décharge de telle sorte que l'état interne de l'isolement est testé, de façon largement
indépendante de toute contamination de surface.
L'isolant doit d'abord être chargé pendant un temps suffisant pour être stable, c'est-à-dire que la charge et la polarisation
sont terminées et que la seule composante de courant restante est le courant de fuite provenant de l'isolement. Pendant
la décharge, la composante capacitive du courant de décharge chute rapidement à partir d'une valeur élevée, avec une
constante de temps relativement courte (de quelques secondes). Le courant d'absorption libéré s'amortit depuis une valeur
inférieure avec une constante de temps relativement longue pouvant atteindre plusieurs minutes.
Le minuteur DD est réglé par défaut sur 30 minutes de charge, ce qui suffit généralement à l'absorption complète
dans un matériau isolant. La tension de test par défaut est réglée sur 500 V, de sorte que le commutateur rotatif
principal doit être réglé sur ou au-dessus de 500 V.
La durée par défaut du test DD (T1) est de 30 minutes de test d'isolement, suivi d'une décharge fixe d'une minute. La
période initiale de 30 minutes peut être ajustée, mais il convient de veiller à ce que l'absorption totale ait lieu pendant

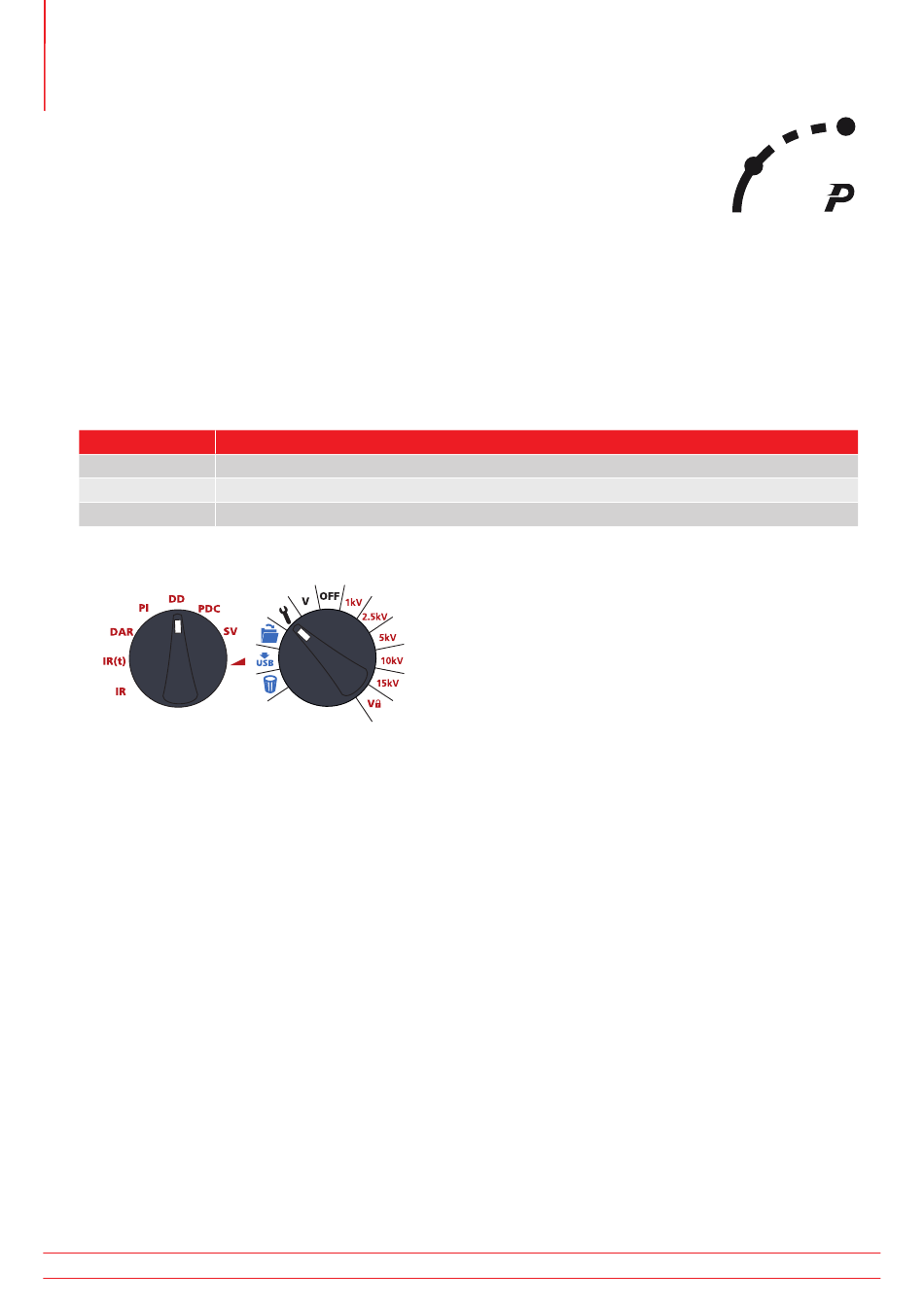

la période de test d'isolement. Le mode DD doit être sélectionné sur le commutateur rotatif de mode de test et les
réglages sur le commutateur rotatif central. Le minuteur t1 est réglée à l'aide des touches fléchées haut et bas et OK
confirme le réglage.
22
MIT515/2 / MIT525/2 / MIT1015 / MIT1025/2 / MIT1525/2
Description
Trop bruyant pour la prévision
Non connecté (par ex. circuit ouvert)
Sous-plage (par exemple, court-circuit)
PI
P
