Chapitre 7 Didacticiel
Actionneurs et commutation à usage général
Actionneurs et commutation à usage général
L'actionneur 34903A contient 20 inverseurs indépendants isolés forme C 
(appelés aussi unipolaires, deux positions). Ce module offre une
commutation en tout ou rien utilisable pour commander des dispositifs
de puissance ou pour des applications de commutation personnalisées.

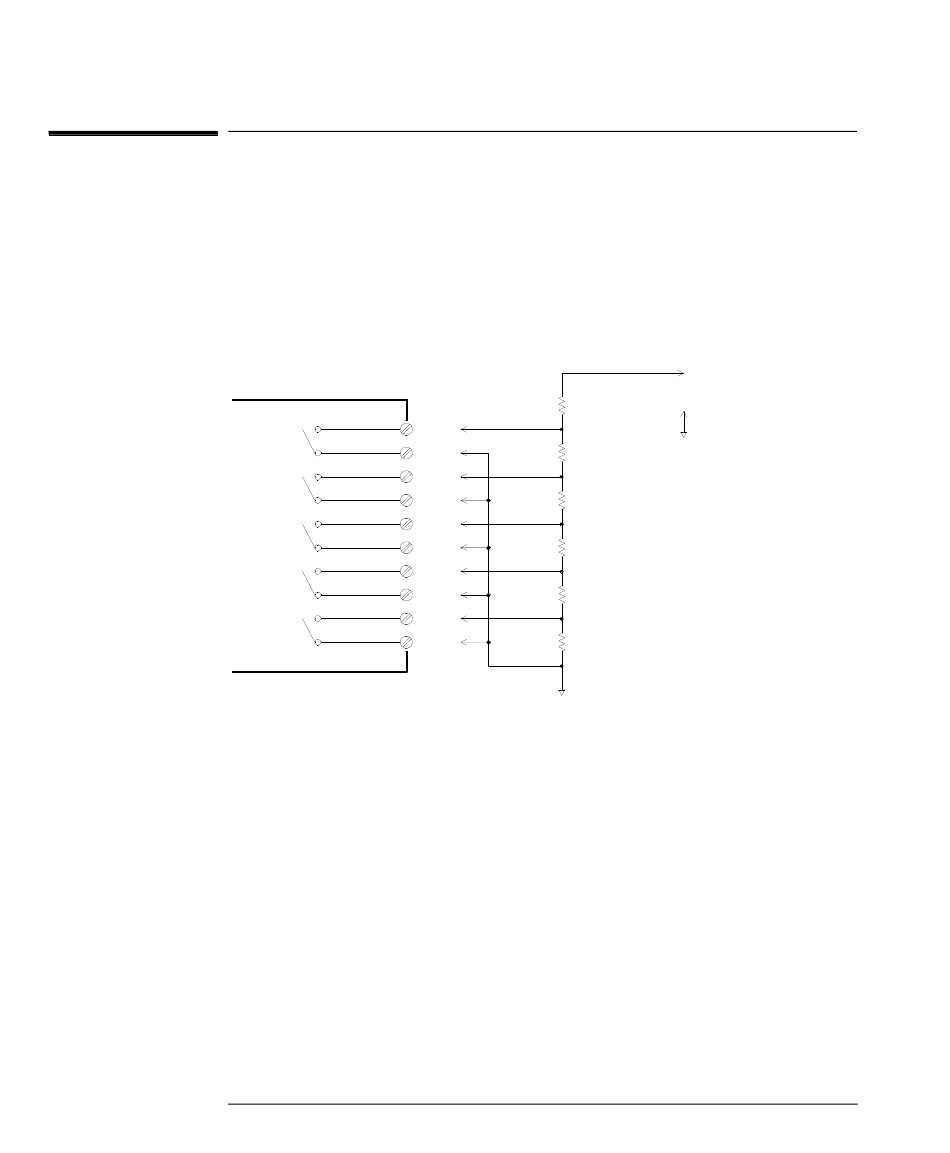

Par exemple, vous pouvez utiliser un actionneur pour contrôler une
échelle de résistances comme l'illustre le schéma ci-dessous.
Actionneur
NO = Ouvert au repos
Dans le schéma ci-dessus, la résistance est de 60 lorsque toutes voies
de l'actionneur sont ouvertes (non reliées au COMMUN). Notez que
lorsque les voies de l'actionneur sont ouvertes, comme le monte le
schéma, les contacts repos 
(non représentés) sont connectés au COMMUN. Des valeurs de résistance
comprises entre 10 et 50 sont sélectionnées en fermant la (les) voie(s)
appropriée(s) sur le module.
306
10
COM
10
NO
COM
10
NO
COM
10
NO
COM
10
NO
COM
10
NO
Résistance de sortie
