Principes de mesures fondamentaux
Cette section explique comment le modèle 34970A/34972A réalise les
mesures et décrit les sources d'erreur les plus courantes pour ces
mesures.
Le multimètre numérique (DMM) interne
Le multimètre numérique (DMM) interne comporte une entrée
universelle frontale pour mesurer une grande diversité de types
de capteurs sans qu'il soit nécessaire d'ajouter de circuit de
conditionnement (mise en forme) de signal externe. Il comprend des
circuits de conditionnement, d'amplification (ou d'atténuation) de
signaux et un convertisseur analogique-numérique à haute résolution

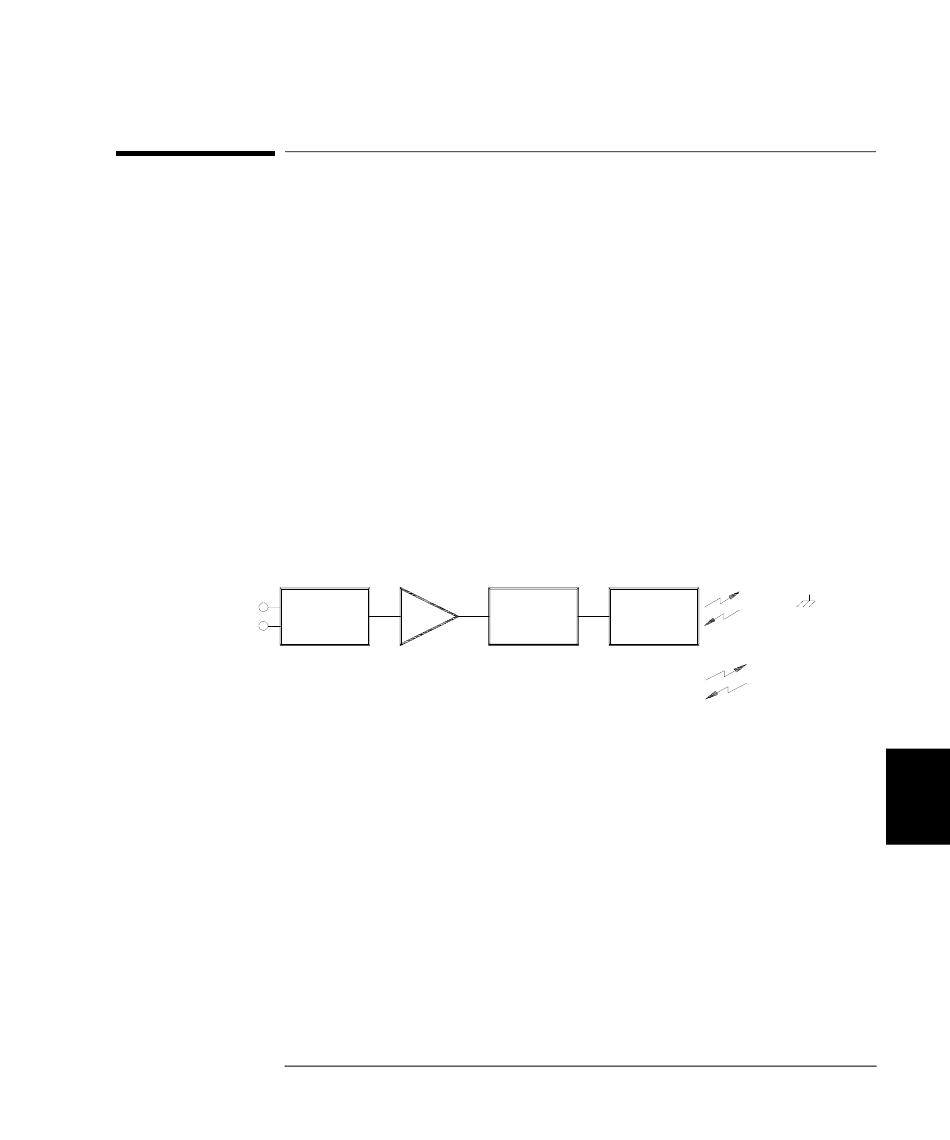

(jusqu'à 22 bits). Un schéma simplifié du multimètre numérique (DMM)
interne est illustré ci-dessous. Pour de plus amples informations
concernant le fonctionnement du multimètre numérique (DMM) interne,
reportez-vous à la section "Entrée de mesure" à la page 74.
Signal
analogique
Entrée
du signal
analogique
Le multimètre numérique (DMM) interne peut réaliser directement les
types de mesures suivants : Chacune de ces mesures est décrites dans les
sections suivantes de ce chapitre.
• Température (thermocouple, RTD et thermistance)
• Tension (continue et alternative jusqu'à 300 V)
• Résistance (2 et 4 fils jusqu'à 100 M)
• Courant (continu et alternatif jusqu'à 1 A)
• Fréquence et période (jusqu'à 300 kHz)
Principes de mesures fondamentaux
Convertisseur
Sortie
Amplificateur
numérique
Chapitre 7 Didacticiel
Vers/En provenance
Processeur
de la
principal
section
de référencement
de la terre
= Opto-coupleurs
4
7
265
