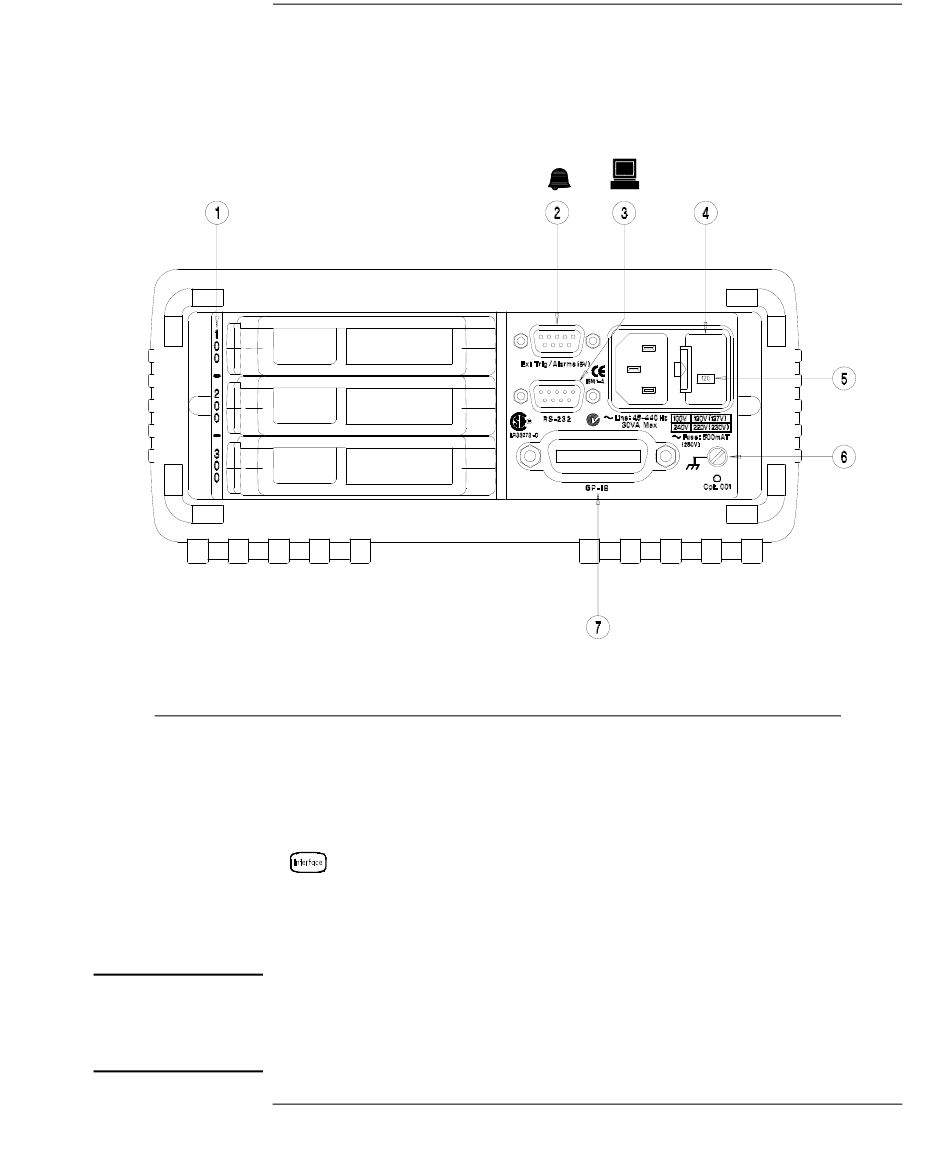

1 Identificateur de compartiment (100,200, 300)
2 Entrée de déclenchement externe / Sorties
d'alarme / Entrée d'incrémentation de voie /
Sortie de voie fermée (voir les pages 99 et
146 pour le brochage)
3 Connecteur d'interface RS-232
Utilisez le Menu
• Sélectionner l'interface GPIB ou RS-232 (voir chapitre 2).
• Régler l'adresse GPIB (voir chapitre 2).
Régler la vitesse de transmission RS-232, la parité et le mode de contrôle de flux 
•
(voir chapitre 2).
DANGER
Présentation succincte du panneau arrière 
du 34970A
pour :
A des fins de protection contre les risques d'électrocution, le conducteur de
mise à la terre du cordon d'alimentation ne doit pas être interrompu. Si
une prise à deux contacts électriques est disponible seulement, connectez
la borne à vis de mise à la terre (voir ci-dessus) une terre de bonne qualité.
4 Porte-fusible d'alimentation secteur
5 Sélecteur de tension d'alimentation
secteur
6 Borne à vis de mise à la terre du châssis
7 Connecteur d'interface GPIB (IEEE-488)
