2. Placer l'humidificateur dans son compartiment.
Flacon
humidificateur

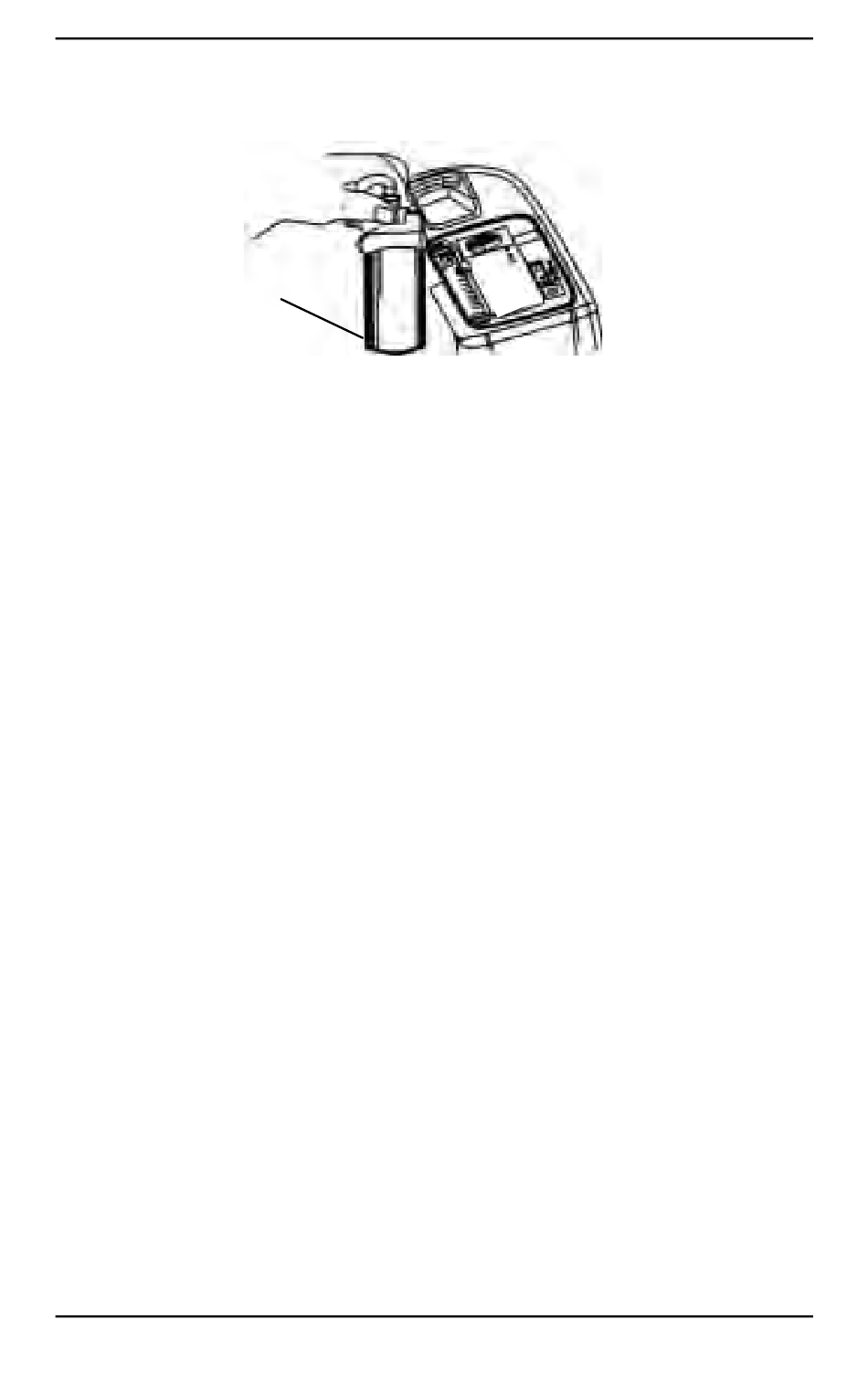

FIGURE 5.2 Compartiment de l'humidificateur
3. Retirer la trappe d'accès au filtre située sur le côté du
concentrateur. Insérer un tournevis à tête plate dans la
rainure plaque sur le bord supérieur de la trappe d'accès et
soulever délicatement la porte d'accès du filtre pour ouvrir
la trappe. Se reporter au détail « A » dans FIGURE 5.3.
4. L'adaptateur de l'humidificateur se trouve près du filtre
d'entrée. Retirer l'adaptateur de l'humidificateur. Se
reporter au Détail « B » dans la FIGURE 5.3.
5. Le fixer à l'humidificateur en tournant l'écrou papillon sur
le flacon de l'humidificateur dans le sens contraire des
aiguilles d'une montre jusqu'à ce qu'il soit bien fixé. Se
reporter à Détail « C » dans la FIGURE 5.3.
