NOTICE DE MONTAGE
Montage central

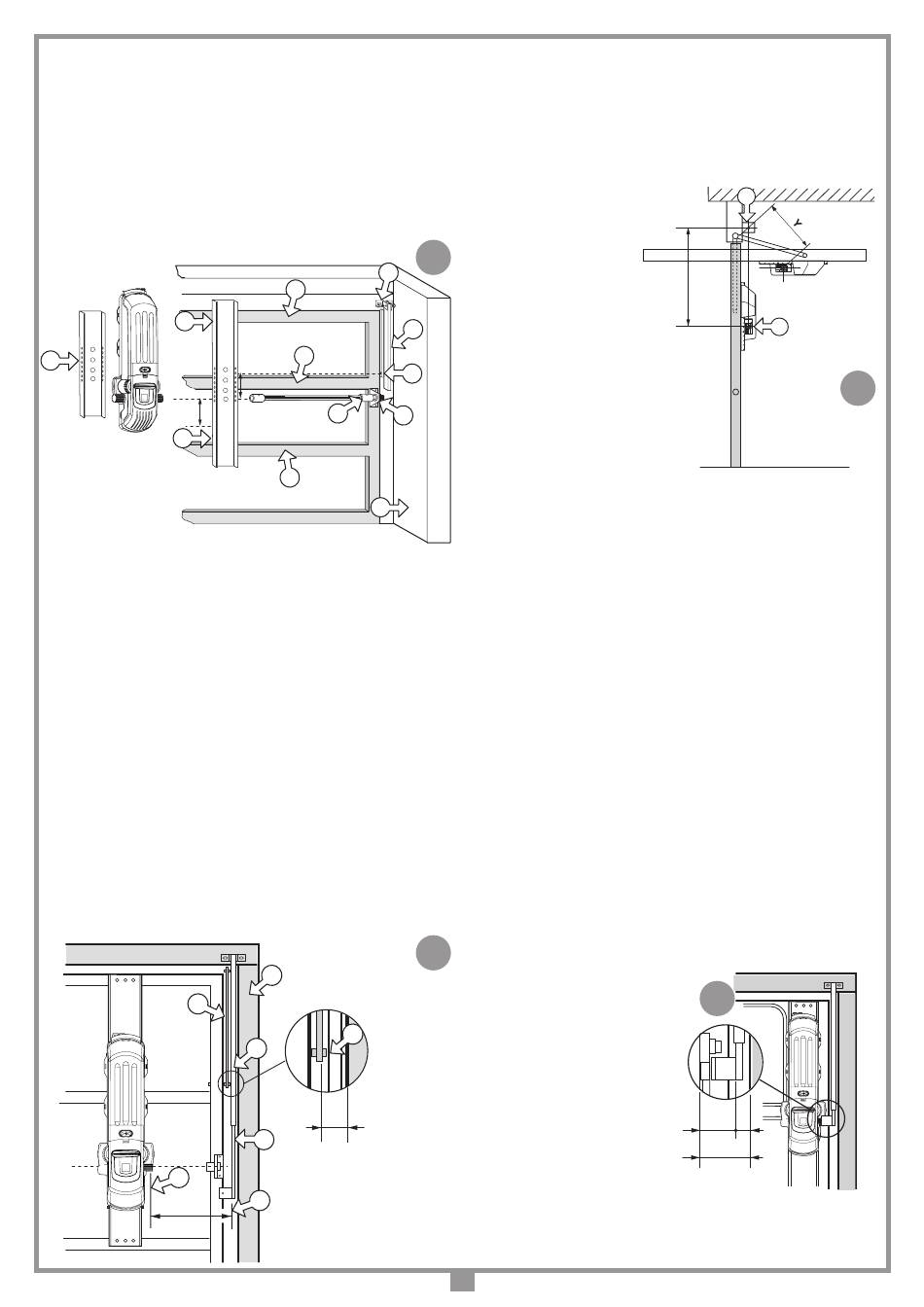

1) Démonter le motoréducteur de la plaque de base "A". Marquer sur la
plaque de base "A" (ou sur la plaque surdimensionné en option "B"
GLOPS2) la position de l'axe du moteur. Ensuite, fixer le support ainsi
obtenu aux traverses de la porte basculante en veillant à ce que l'axe
du moteur se trouve 70 mm en dessous du point d'articulation du bras
"C" de la porte (porte basculante débordante) ou à mi-hauteur de la
porte en cas de porte non débordante (fig. 2-3). Le support du moteur,
équipé des rallonges, doit être fixé à côté de la serrure et au moins sur
trois traverses "D", "E" et "F" (fig. 8) avec au minimum trois rivets Ø 5
mm par traverse.
A
230mm
2) Au moyen des deux vis et relatifs écrous indessérables enlevés précé-
demment, remonter le motoréducteur sur la base "A" (ou sur la plaque
surdimensionné en option "B" GLOPS2), avec éclairage de zone dirigé
vers le haut et axe du moteur dans la position préétablie.
3) Les équerres de fixation "G" du bras télescopique peuvent être soit
soudées au dormant de la porte basculante (veiller à renforcer la zone
de soudure si l'épaisseur de la tôle s'avère inférieure à 2,5 mm), soit
fixées au dormant ou au mur au moyen de deux boulons M8 à travers
les trous oblongs. Après quoi, insérer l'élément tubulaire "H" entre les
équerres "G" et le fixer avec la vis M8 x 25 et le relatif écrou indessérable,
fournis en dotation, en évitant de trop serrer pour ne pas entraver la
uthorised copying or use of the information contained in this document is punishable by law
rotation. Pour un fonctionnement correct, l'élément tubulaire "H" avec
Drawing number :
DM0476
bras droit nécessite d'un espace d'actionnement minimum de 20 mm
Product Code :
GLB249M
entre le bras "C" de la porte et le carter des contrepoids "L".
P.J.Heath
Date :
26-01-2007
Draft :
S'il n'y a pas assez d'espace, utiliser un bras courbé.
CARDIN ELETTRONICA S.p.A - 31020 San Vendemiano (TV) Italy - via Raffaello, 36 Tel: 0438/401818 Fax: 0438/401831
4) Placer l'élément tubulaire "H" parallèlement au carter de protection "L"
des contrepoids, avec bras "R" inséré, et ensuite mesurer la distance
"W" entre l'extrémité "S" de l'arbre du moteur et la partie interne "O"
du bras droit "R", ainsi qu'il est indiqué en figure 9.
Il suffira de soustraire 63 mm à la mesure "W" pour obtenir la longueur
totale "Z" du tube rallonge de l'arbre du moteur (fig. 2-3). Procéder de la
même façon pour avoir la dimension de coupe de l'autre tube rallonge.
Enlever les ébarbures.
D
B
E
70mm
N
B
F
Montaggio base di fissaggio
Description :
GLB249M
L
C
H
H
20
R
S
O
W
5) Positionner les supports de renvoi "M" (fig. 8) à la même hauteur que
l'axe du motoréducteur et procéder au perçage Ø 4 mm pour la fixation
du support au cadre de la porte basculante.
6) Introduire les tubes rallonge de l'arbre du moteur les uns dans les
autres, les axes à denture et les relatifs supports du groupe 316/GLOTG
(fig. 2-3). Ensuite, fixer les supports au moyen des vis-tarauds 4,8x16
fournies en dotation.
7) Mesurer la distance entre l'axe du moteur "P" et l'axe du trou "Q"
d'articulation du bras télesco-
pique, avec porte bascu-
lante fermée "x" et avec
porte basculante ouverte
8
"Y". Couper ensuite l'élé-
ment tubulaire "H" et
G
le méplat "R" à la plus
petite dimension qui a
été relevée, diminuée de
H
2 cm. Éliminer les ébarbures.
Remonter le tout et fixer les
bras au moyen des vis sans tête
C
M8 fournies en dotation.
8) Instructions à suivre pour le perçage
du tube rallonge:
M
- contrôler que la porte basculante
soit fermée (motoréducteur déver-
rouillé);
- placer un foret Ø 10 mm au centre
du trou du pivot "N" et percer seulement d'un côté, ceci jusqu'à la
L
moitié du tube;
- introduire la goupille élastique Ø10 x 50 jusqu'à la moitié du tube;
- ouvrir la porte basculante et percer le tube du côté opposé.
Ensuite, faire sortir la goupille montée précédemment en veillant à ce
que la partie qui dépasse soit de la même dimension des deux côtés.
9) Contrôler l'équilibrage du tablier en actionnant manuellement la porte
basculante; celle-ci s'avérera déséquilibrée à cause du poids du
Drawing number :
motoréducteur.
Product Code :
Par conséquent, il sera nécessaire d'augmenter de 4-5 kg chaque
Draft :
P.J.Heath
contrepoids. Rectifier les contrepoids tant que la porte basculante n'est
pas parfaitement équilibrée et alignée quelle que soit sa position.
CARDIN ELETTRONICA S.p.A - 31020 San Vendemiano (TV) Italy - via Raffaello, 36 Tel: 0438/401818 Fax: 0438/40183
Montage latéral
1) Choisir le schéma de montage selon le type de porte basculante et
procéder selon les instructions des points 1, 2, 3 et 7 de la notice de
montage précédente.
Dans ce cas, il y a deux supports de moteur à monter, l'un à l'extré-
All rights reserved. Unauthorised copying or use of the information contained in t
mité droite et l'autre à l'extrémité gauche de la porte, en respectant
la distance de 65 mm du carter des contrepoids, comme indiqué en
figure.
2) Introduire la douille à denture du bras télescopique directement dans
l'arbre à denture du motoréducteur.
Après l'avoir poussée jusqu'à la butée, la fixer au moyen de la vis sans
tête fournie en dotation.
3) Contrôler l'équilibrage du tablier en actionnant manuellement la porte
basculante; celle-ci s'avérera déséquilibrée à cause du poids des moto-
réducteurs.
9
Par conséquent, il sera néces-
saire d'augmenter de 10 kg
environ chaque contrepoids.
4) Rectifier les contrepoids tant que
la porte basculante n'est pas
parfaitement équilibrée et alignée
quelle que soit sa position.
30
Q
x
Description :
Sezione basculante
DM0518
GL20
GL20
Date :
31-11-2000
11
52
13
65
P
10
