SECTION 2— REPOSE-JAMBES AVANT
Après TOUT réglage, réparation ou entretien et avant toute utilisation, assurez-
vous que l'ensemble des éléments de fixation sont bien serrés, afin d'éviter tout
risque de blessure ou de dommage.
Un dégagement de 50 mm entre le dessous de la palette repose-pieds
et le plancher/sol DOIT être maintenu en permanence.
Réglage de la hauteur de la palette
REMARQUE : pour cette procédure, reportez-vous à la FIGURE 2.1.
1. Retirez la sangle appui-mollets, si elle est présente.
2. Desserrez l'écrou frein (clé plate de 10 mm).
3. Positionnez la palette à la hauteur souhaitée.
REMARQUE : un dégagement de 50 mm entre le dessous de la palette repose-pieds
et le plancher/sol DOIT être maintenu en permanence.
4. Si la distance entre le dessous de la palette repose-pieds et le plancher/sol n'est pas
de 50 mm au minimum, réglez le tube de la palette en conséquence.
5. Fixez le tube de la palette à son support à l'aide de la vis et de l'écrou frein (clé de
10 mm). Serrez au couple de 5 Nm.
6. Si nécessaire, répétez les étapes 2
7. Réinstallez la sangle appui-mollets, le cas échéant.
50 mm mini
AVERTISSEMENT
6 pour régler l'autre palette.
à

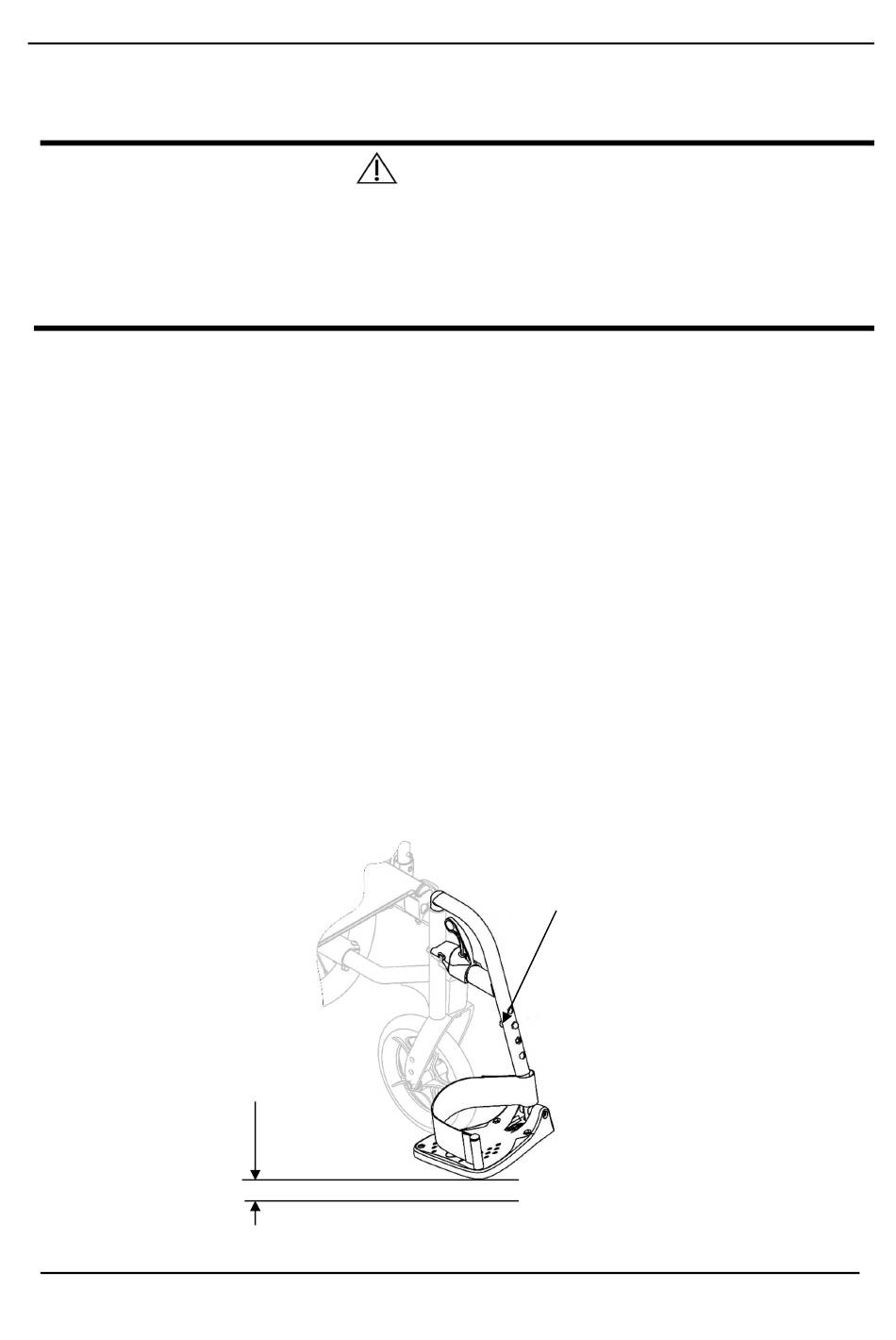

FIGURE 2.1 Réglage de la hauteur de la palette
9
SECTION 2—REPOSE-JAMBES
Ecrou frein
(M6)
