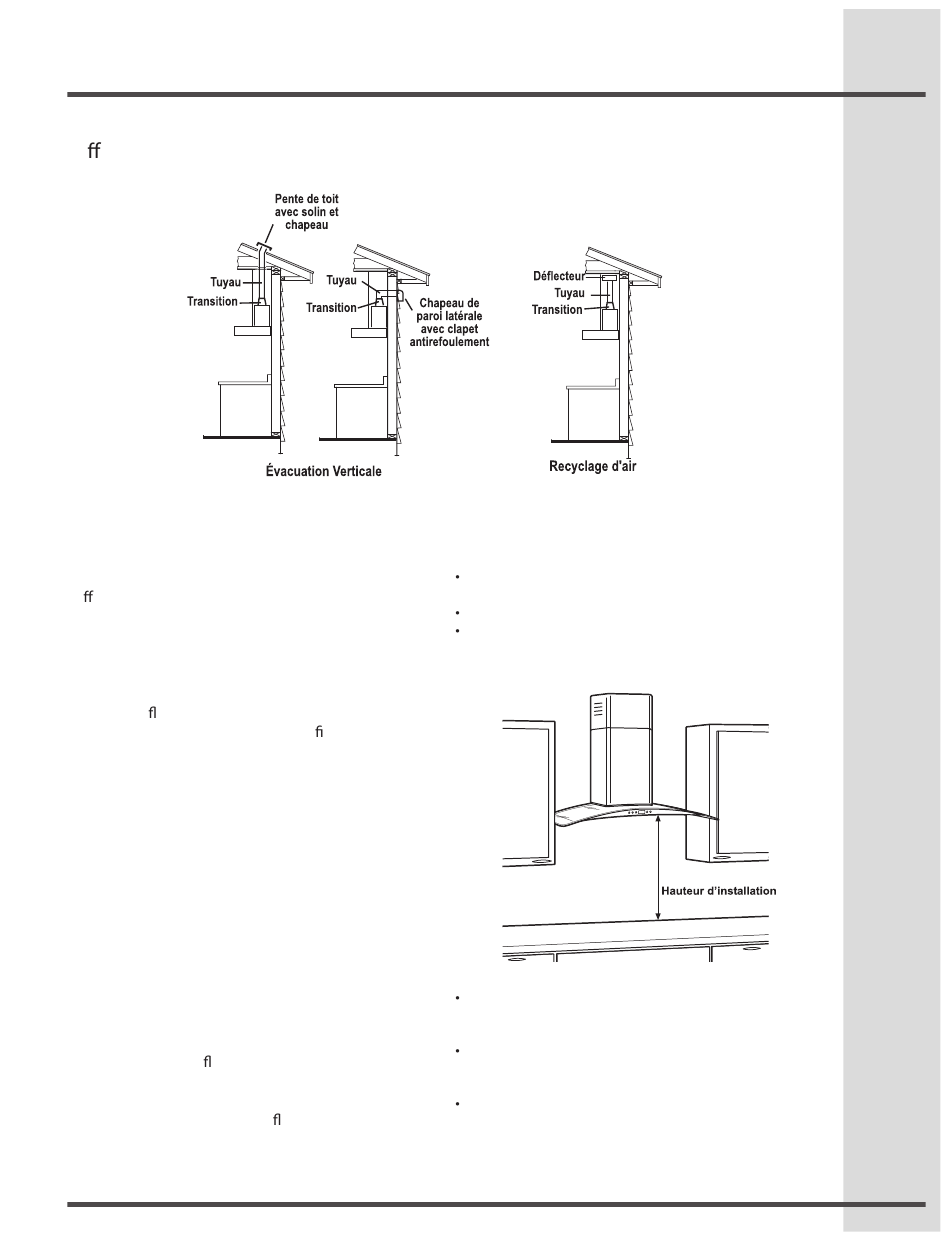

Di érentes possibilités de pose des conduits
Recommandations pour l'installation
Recommandations pour l'installation
Recommandations pour l'installation
Recommandations pour l'installation
Recommandations pour l'installation
des conduits.
des conduits.
des conduits.
des conduits.
des conduits.
Pour des raisons de sécurité, l'évacuation doit
s'e ectuer directement vers l'extérieur (pas dans un
grenier, sous la maison, dans le garage ou dans tout
autre endroit dans le bâtiment).
Utiliser les conduits les plus droits et les plus courts
possible.
Les courbures de conduits (coudes et raccords)
réduisent le ux d'évacuation d'air.
La superposition de coudes et les pro ls en « S »
diminuent fortement les performances de l'appareil et
ne sont pas recommandés.
Un court morceau de tuyau placé directement à la
sortie de la hotte donne les meilleurs résultats.
Le raccord entre le conduit et le corps de la hotte et
les autres raccords doivent être le plus droits possi-
bles.
Utiliser par ordre de préférence:
Premièrement un conduit circulaire de 10"
Deuxièmement un conduit circulaire de 8"
Troisièmement un conduit rectangulaire de 3 ¼» x
14"
Quatrièmement un conduit circulaire de 7"
Cinquièmement un conduit rectangulaire de 3 ¼» x
10"
Sixièmement un conduit circulaire de 6"
Les tubes circulaires exibles ne doivent être utilisés
que si aucun autre système de conduits n'est
possible. Limiter l'utilisation à de courts tronçons et
être attentif à ne pas écraser le exible lors des
courbures.
Installation de la hotte
Emplacement des conduits et de l'ins-
Emplacement des conduits et de l'ins-
Emplacement des conduits et de l'ins-
Emplacement des conduits et de l'ins-
Emplacement des conduits et de l'ins-
tallation électrique
tallation électrique
tallation électrique
tallation électrique
tallation électrique
Déterminer l'emplacement exact de la hotte de
ventilation.
Placer le gabarit emballé avec les explications.
La hauteur d'installation est déterminée sur
l'image suivante. Tracer l'emplacement.
Hauteur d'installation: 30" au-dessus des cuisi-
nières à gaz ou 24"à 30" au-dessus des cuisiniè-
res électriques.
Utiliser un niveau pour tracer une ligne horizontale
au crayon sur le mur, à la hauteur d'installation
souhaitée.
Déterminer la ligne médiane de la cuisinière.
Utiliser un niveau pour tracer une ligne verticale
au crayon sur le mur.
S'ASSURER QUE LES LIGNES SONT P
S'ASSURER QUE LES LIGNES SONT PARF
S'ASSURER QUE LES LIGNES SONT P
S'ASSURER QUE LES LIGNES SONT P
S'ASSURER QUE LES LIGNES SONT P
TEMENT PERPENDICULAIRES.
TEMENT PERPENDICULAIRES.
TEMENT PERPENDICULAIRES.
TEMENT PERPENDICULAIRES.
TEMENT PERPENDICULAIRES.
29 29
29 29
29
ARF AI-
ARF
ARF
ARF
AI-
AI-
AI-
AI-
