9.7.3
C
ONTROLE DES POMPES
La pompe ne peut être pilotée que par la commande du préparateur sanitaire EHS CD+. L'utilisation
d'une commande de pompe externe, sans approbation écrite de EHS, annule la garantie totale du
préparateur CD+ et de toutes les pièces fournies.
9.7.4
P
:
OMPE
PUISSANCE ÉLECTRIQUE MAXIMALE
Généralités
- Le courant d'appel d'une pompe conventionnelle est d'environ 2½ x son courant nominal.
- Le courant de commutation maximal du relais sur la carte de circuit imprimé est de 5 A.
Conclusion: Les pompes connectées devraient fonctionner à un maximum de 2 A nominal.
Pompe du CD+.
Le courant nominal de la pompe ne doit pas dépasser 2 A.
Toutes les pompes du § 9.7.1 répondent à cette exigence.
Averstissement (pompe EC):
Si une pompe à commutation électronique (EC) est utilisée, son alimentation électrique ne doit pas être connec-
tée au relais 1, 2 ou 3, en raison du courant d'appel de l'électronique de la pompe.
Connecter la pompe directement à une alimentation électrique externe.
Il existe plusieurs possibilités pour contrôler la pompe à l'aide du paramètre P5BN.
Voir section 11.1.6, page 84.
9.8 Exemples détaillés
Voici à nouveau les rêgles pour éloborer ces exemples :
1. Codes pour l'installation d'un seul préparateur:
-
Il n'y a qu'un seul tuyau aller et un seul tuyau de retour, tous deux codés D1.
-
Pour la valeur du diamètre correct, voir le tableau A au § 9.5.1. Le diamètre D de la conduite principale est
égal à cette valeur.
2. Codes pour l'installation d'une cascade de 2 préparateurs:
-
Pour les raccordements directement aux préparateurs, sélectionnez le diamètre D1 en fonction du type de
préparateur.
Sélectionnez ensuite le diamètre des conduites principales D aux valeurs du ou des réservoirs: tableau C
au § 9.5.1).

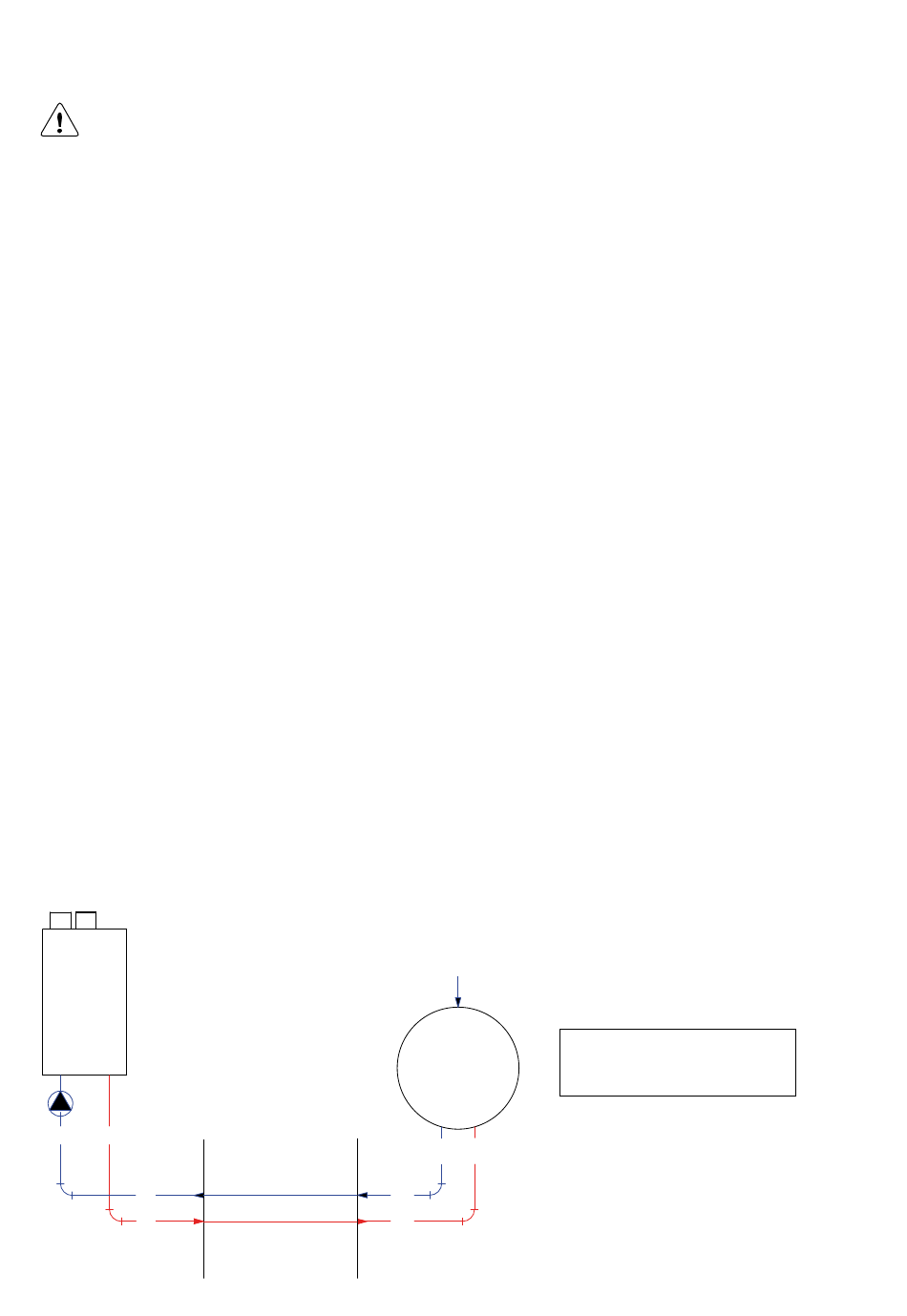

9.8.1
U
N PRÉPARATEUR
1
ketel
+
CD
120
D1
D1
(=D)
(=D)
D
D
CD+120
AVEC RÉSERVOIR
KOUD IN
tank
EWD500
D
D
D
E93.1001FR181
EWD500
D
T
T
Exemple 1
49
