9.6 Longeurs équivalentes - Table
Si les préparateurs sanitaires sont installés à une certaine distance des réservoirs, les tuyaux de raccordement
entre eux peuvent n'avoir qu'une certaine longueur totale, en fonction du nombre de coudes et d'autres élé-
ments.
Pour chaque élément supplémentaire, une "longueur équivalente" est déduite de la longueur totale autorisée.
La signification de la connexion "VL" est indiquée dans la figure ci-dessous.
Le diamètre doit être égal au diamètre D spécifié précédemment. La longueur indiquée dans le tableau sous
"longueur droite maximale" est la longueur totale de l'alimentation en eau chaude et du retour d'eau froide *.
* La distance VL réellement disponible entre les préparateurs et les réservoirs est donc au maximum la
moitié de la longueur indiquée dans le tableau.

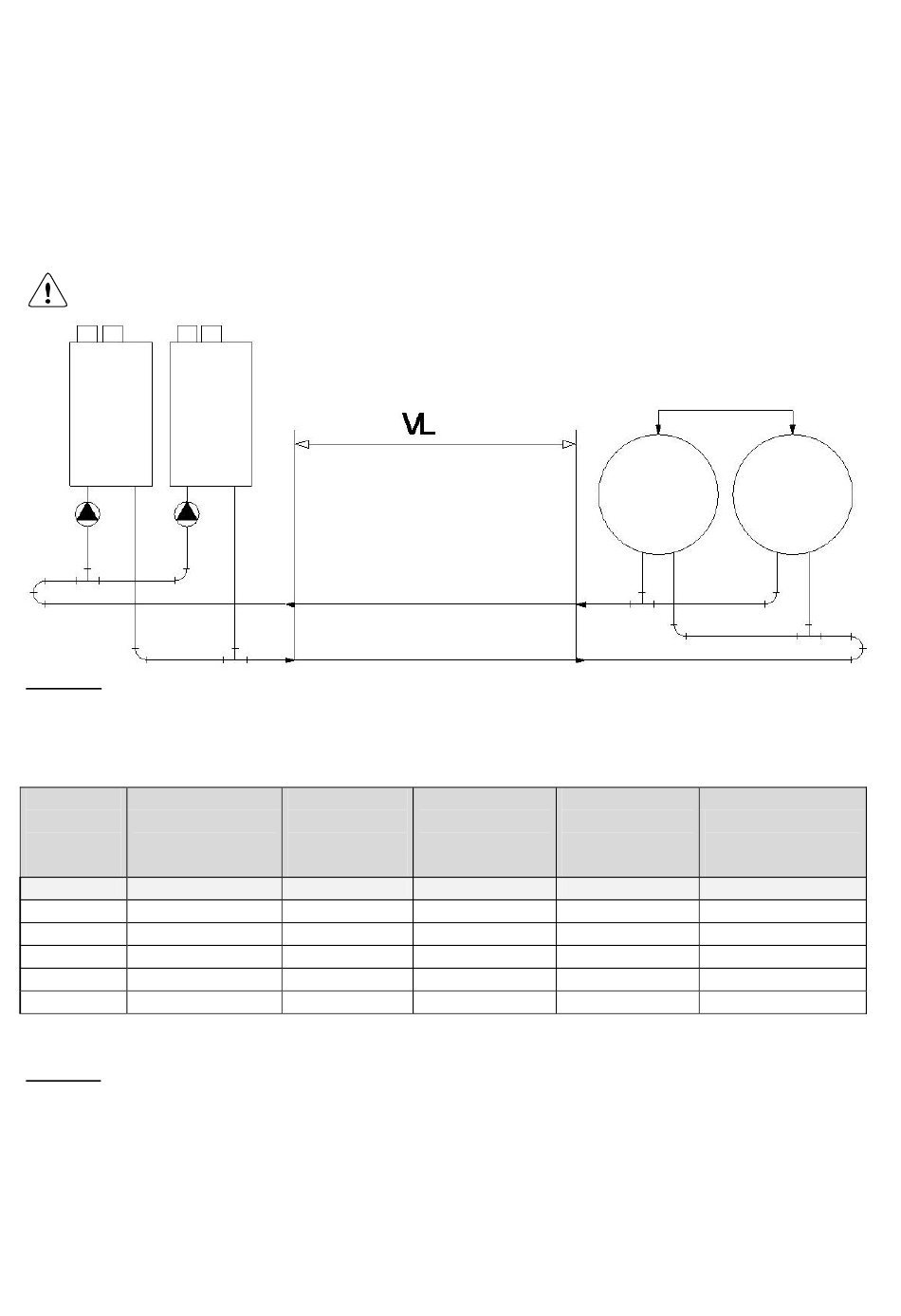

Figure 9.3 Dessin dans lequel le raccord de tuyau "VL" est affiché
Chaque élément ajouté aux lignes droites contribue à la résistance totale et réduit ainsi la longueur droite maxi-
male admissible. Le tableau donne les longueurs équivalentes pour un certain nombre de composants com-
muns:
Tube de Longueur droite
cuivre maximale
diamètre D départ + retour
mmmm
351,3 14,9
421,4 15,8
541,5 17,3
671,9 17,9
802,1
19,5
Table E: Longueurs équivalentes
Exemple :
Supposons que, pour un projet, le diamètre D soit spécifié comme étant 67 x 1,9, de sorte qu'une longueur droite
maximale de 17,9 m puisse être utilisée (voir tableau).
A installer dans le tuyau de raccordement :
- 4 x coude 90°, R = 0,5 x D
- 2 x vanne à bille avec ouverture complète
Cela donne une longueur droite admissible restante de
17,9 - (4 x1,4) - (2 x 0,2) = 11,9 m
Avec une configuration de ces composants, un maximum de 11,9 m de longueur droite peut être utilisé.
Longueur équi-
valente
coude à 90°
R=0,5D
m m
0,7
0,9
1,2
1,4
1,7
Longueur équiva- Longueur équiva-
lente
coude à 90°
R=1D
m
0,2
0,3
0,4
0,5
0,6
E93.1001FR181
lente Longueur équiva-
coude à 45°
R=1,0D Vanne à bille
m
0,1
0,2
0,2
0,3
0,3
lente
m
0,1
0,1
0,2
0,2
0,3
47
