Installer l'unité, les fils d'alimentation électrique, les fils de
transmission et le tuyau de réfrigérant à au moins 1,5 mètre
des téléviseurs, des radios et des chaînes stéréo.
Sinon, l'image et le son pourraient être parasités.
Des mesures de protection contre la neige ont-elles été
prises?
Pour plus de détails concernant les dispositions à prendre, telles que
l'installation d'un capot de protection contre la neige, consulter son
revendeur.
N'y a-t-il aucun écart autour du trou de passage entre les
unités intérieure et extérieure?
L'air refroidi fuiera par l'écart et le rendement de refroidissement
de l'unité sera dégradé.
Suffisamment d'espace est-il disponible pour les travaux
d'entretien?
[Travaux électriques]
Ne tentez pas d'effectuer des travaux électriques ou de mise
à la terre à moins que vous ne soyez autorisé à le faire.
Contactez votre distributeur pour les travaux électriques et les travaux
de mise à la terre.
S'assurer que l'alimentation électrique convient bien à l'unité,
et qu'un circuit exclusif est bien fourni pour l'unité.
Vérifier la tension et la capacité électrique.
[Réfrigérant]
•
Ce produit contient des gaz fluorés couverts par le protocole
de Kyoto.
Type de réfrigérant: R410A, valeur GWP: 1975
Selon la réglementation européenne ou locale, il est possible que des
inspections périodiques des fuites de réfrigérant soient exigées. Pour
plus de détails, s'adresser à son installateur.
2.

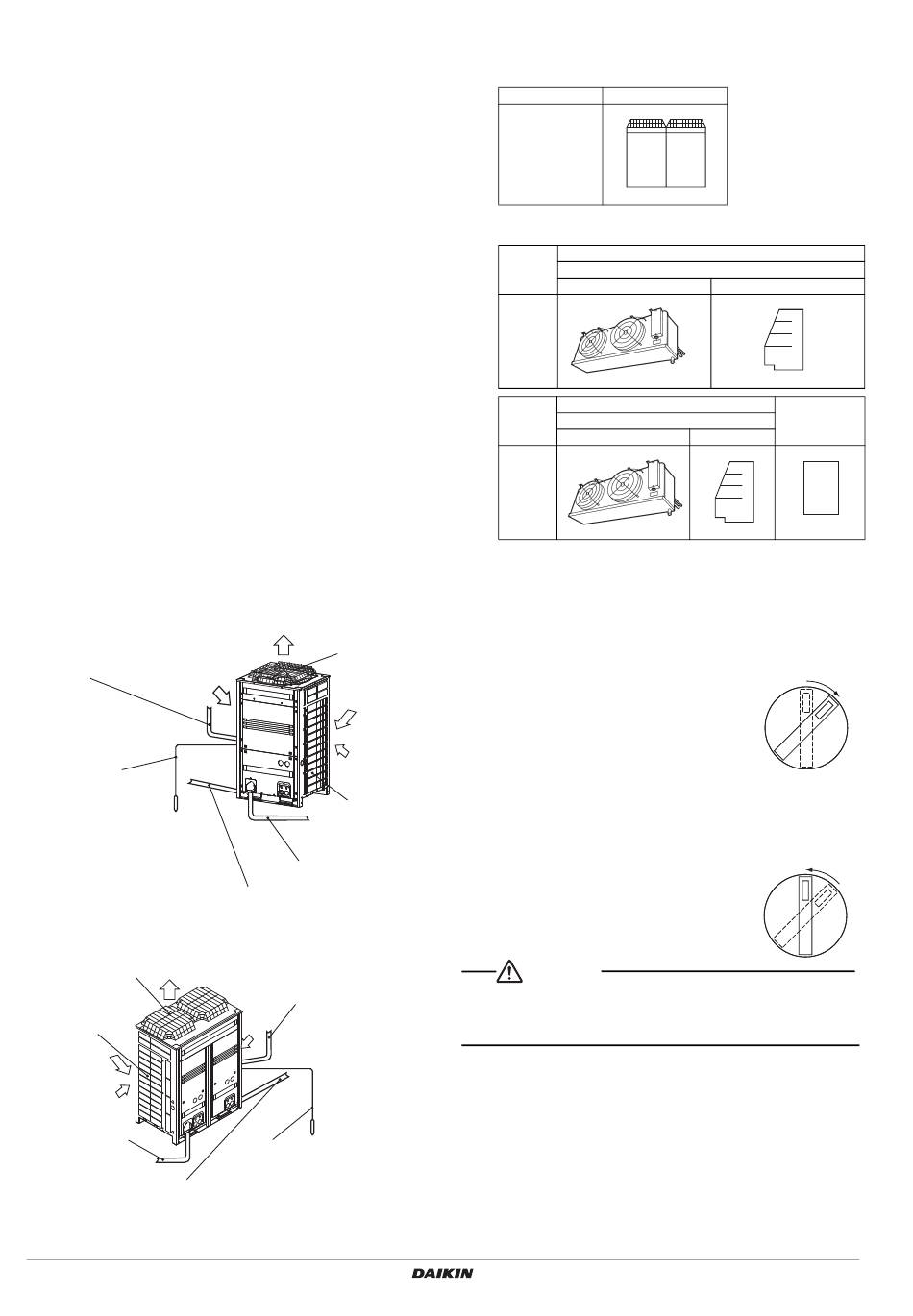

NOM DES COMPOSANTS
2-1 Dans le cas de LREQ5, LREQ6, LREQ8,
LREQ10, LREQ12
Fils d'alimentation électrique
(vers le disjoncteur
différentiel dédié)
Fil de terre
Fil qui assure la
sécurité du système
en connectant l'unité
extérieure à la terre pour
éviter qu'une fuite
électrique cause des
décharges électriques
ou un incendie.
2-2 Dans le cas de LREQ15, LREQ20
Sortie d'air
Ventilateur
Entrée d'air
Échangeur de
chaleur
(ailettes
aluminium)
Câbles de
transmission
Tuyau de
réfrigérant
Manuel d'utilisation
3
Sortie d'air
Ventilateur
Entrée d'air
Échangeur de chaleur
(ailettes en aluminium)
Câbles de transmission
Tuyau de réfrigérant
Fils d'alimentation
électrique
(vers le disjoncteur
différentiel dédié)
Fil de terre
Fil qui assure la sécurité du
système en connectant l'unité
extérieure à la terre pour
éviter qu'une fuite électrique
cause des décharges
électriques ou un incendie.
3.
CONFIGURATION DU SYSTÈME
La configuration de l'unité de condensation est la suivante.
3-1 Unité de condensation refroidie par air
Nom
Unité extérieure
Forme
3-2 Autres équipements de configuration
Nom
Refroidisseur d'unité
Forme
Unité intérieure
Nom
Congélation
Refroidisseur d'unité
Forme
Pour les autres équipements de configuration, reportez-vous
aux manuels d'utilisation des équipements respectifs.
4.
MÉTHODE D'UTILISATION
Préparatifs
•
Mettez l'alimentation électrique de tous
les équipements de configuration sur
marche.
•
Veillez à mettre l'alimentation électrique
sur marche au moins 6 heures avant de
faire démarrer le fonctionnement des
équipements pour assurer la protection
de la machine.
1. Mettez l'interrupteur de fonctionnement
de l'unité extérieure sur ON (MARCHE).
Arrêt
2. Mettez l'interrupteur de fonctionnement
de l'unité extérieure sur OFF (ARRÊT).
ATTENTION
L'unité doit effectuer des opérations d'arrêt avant que
l'alimentation électrique de l'unité soit coupée.
Veillez à désactiver le disjoncteur après avoir désactivé
l'interrupteur de fonctionnement.
Remarque:
•
L'utilisation d'un interrupteur de télécommande est conseillée si le
fonctionnement de l'unité est arrêté souvent.
Pour les travaux d'installation de l'interrupteur de télécommande,
adressez-vous à votre revendeur.
Unité de condensation pour réfrigération refroidie par air
Unité intérieure
Réfrigération
Coffret
Panneau de
commande de
Coffret
dégivrage
Pour faire démarrer
le fonctionnement
REMOTE
OFF
Pour arrêter le
fonctionnement
OFF
REMOTE
LREQ5~20B7Y1
4PW74303-1 – 2012.06
ON
ON
