Gladiator GARA904XIG Instructions D'assemblage page 20

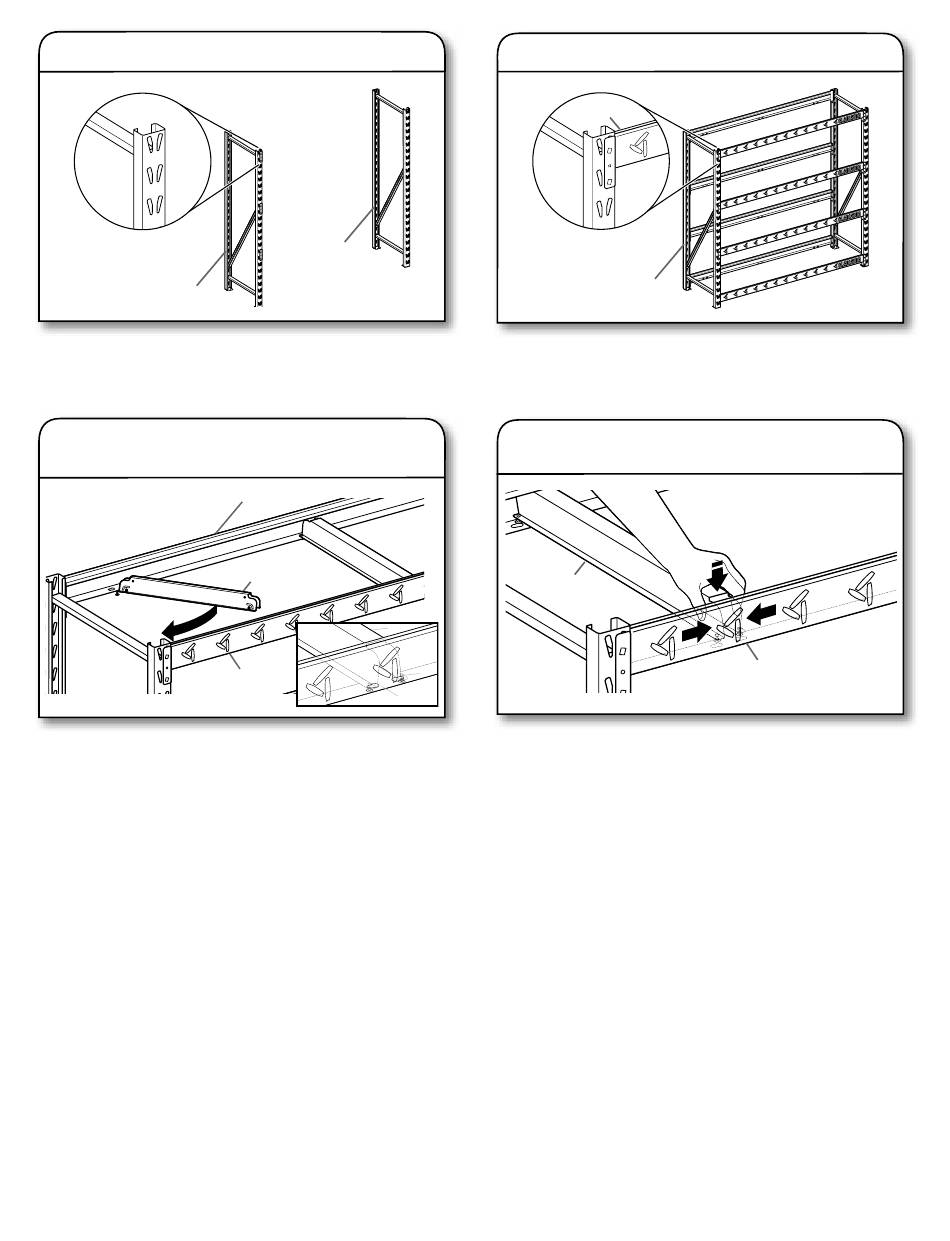

1.
Ensamble el marco extremo
P4
Ubique los dos marcos ensamblajes de marco soldado(P4) de
forma vertical con el pie de cada marco a nivel de suelo y las
ranuras de los perfiles mirando hacia adelante.
3.
Ensamble las fijaciones por canal
de enlace
Gire la fijación por canal de enlace (P3) en la viga de soporte
frontal y trasera (P2), alineando los cabezales de los remaches
con el orificio de diámetro amplio correspondiente de la entalla
de la viga de soporte. Esta estantería está equipada con uno,
dos o tres fijaciones por canal de enlace (P3) por estante,
según el tamaño de la estantería.
NOTA: Las fijaciones por canal de enlace (P3) ofrecen soporte
de carga e integridad estructural. Todas las fijaciones por canal
(P3) deben ensamblarse como se muestra.
20
P4
P2
P3
A
P2
C
2.
Alinee las vigas de soporte
En la ubicación deseada para la estantería, alinee las pestañas
de la viga de soporte (P2) con las ranuras del marco triangular
interno en el marco soldado (P4).
4.
Inserte el remache en la ranura con
forma de bocallave
P3
B
Para insertar el cabezal del remache en el otro lado de la
fijación por canal (P3), aplique presión en ambos lados de
las fijaciones por canal (P3), apretando los lados el uno hacia
el otro. Inserte el cabezal del remache en el orificio grande
correspondiente del entalle de la viga de soporte en la viga
de soporte frontal y trasera (P2). Libere la presión.
P2
P4
P2
