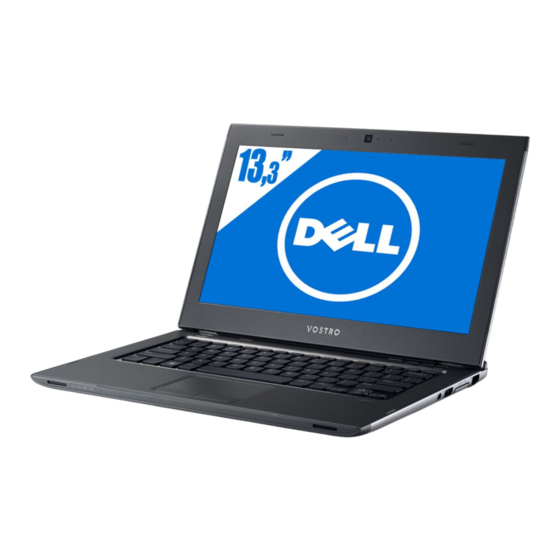

- Page 1 Dell Vostro 3360 Manuel du propriétaire Modèle réglementaire: P32G Type réglementaire: P32G001...
-
Page 2: Remarques, Précautions Et Avertissements
éviter le problème. AVERTISSEMENT: Un AVERTISSEMENT indique un risque d'endommagement du matériel, de blessure corporelle ou de mort. © 2012 Dell Inc. Marques commerciales utilisées dans ce document : Dell , le logo Dell, Dell Precision , OptiPlex , Latitude , PowerEdge ™... -
Page 3: Table Des Matières
Table des matières Remarques, précautions et avertissements................2 Chapitre 1: Intervention à l'intérieur de votre ordinateur............5 .........................5 Avant d'intervenir dans l'ordinateur ..........................6 Mise hors tension de l'ordinateur ....................6 Après intervention à l'intérieur de votre ordinateur Chapitre 2: Retrait et installation des composants..............9 ..............................9 Outils recommandés ....................9... - Page 4 Suppression ou modification d'un mot de passe système et/ou de configuration Chapitre 4: Diagnostics.......................45 ................45 Diagnostisc ePSA (Enhanced Pre-Boot System Assessment) ............................46 Voyants d'état de l'appareil ...........................46 Voyants d'état de la batterie ...........................46 Séquences de bips de diagnostic Chapitre 5: Spécifications......................49 Chapitre 6: Contacter Dell......................55...
-
Page 5: Chapitre 1: Intervention À L'intérieur De Votre Ordinateur
Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit. -
Page 6: Mise Hors Tension De L'ordinateur
Une fois les procédures de réinstallation terminées, n'oubliez pas de brancher les périphériques externes, cartes, câbles, etc. avant de mettre l'ordinateur sous tension. PRÉCAUTION: Pour éviter d'endommager l'ordinateur, utilisez uniquement la batterie conçue pour cet ordinateur Dell spécifique. N'employez pas de batteries conçues pour d'autres ordinateurs Dell. - Page 7 Branchez les périphériques externes, par exemple réplicateur de port, extension de batterie ou périphérique d'accueil, et remettez en place les cartes comme l'ExpressCard, le cas échéant. Branchez les câbles téléphoniques ou de réseau sur l'ordinateur. PRÉCAUTION: Pour connecter un câble réseau, branchez-le d'abord le périphérique du réseau et sur l'ordinateur. Réinstallez la batterie.
-
Page 9: Chapitre 2: Retrait Et Installation Des Composants
Retrait et installation des composants Cette section fournit des informations détaillées sur le retrait ou l'installation des composants de l'ordinateur. Outils recommandés Les procédures dans ce document peuvent nécessiter les outils suivants : • petit tournevis à tête plate • tournevis cruciforme •... -
Page 10: Installation De La Carte Sim
Retirez la carte SIM de son support. Installation de la carte SIM Placez la carte SIM dans son support. Faites glisser le support de la carte SIM avec la carte SIM dans son logement. Après une intervention dans l'ordinateur . Suivez les procédures dans Retrait de la carte SD (Security Digital) Suivez les procédures dans... -
Page 11: Installation Du Panneau D'accès
Installation du panneau d'accès Placez le panneau d'accès dans sa position d'origine dans l'ordinateur. Serrez la vis de fixation du panneau d'accès à l'ordinateur. Après une intervention dans l'ordinateur . Suivez les procédures dans Retrait de la carte WLAN (Wireless Local Area Network) Avant d'intervenir dans l'ordinateur . -
Page 12: Installation De La Pile Bouton
Installation de la pile bouton Enfoncez la pile bouton dans son logement sur la carte système. Installez le panneau d'accès. Après une intervention dans l'ordinateur . Suivez les procédures dans Retrait de la mémoire Avant intervenir dans l'ordinateur . Suivez les procédures dans Retirez le panneau d'accès. - Page 13 A partir du côté droit du système, utilisez une pointe en plastique pour soulevez le clavier. Retournez le clavier et posez-le sur le repose-mains. Soulevez le clip pour libérer le câble du clavier et déconnectez-le de l'ordinateur.
-
Page 14: Installation Du Clavier
Installation du clavier Connectez le câble du clavier à la carte système. Replacez le clavier dans sa position d'origine. Serrez la vis de fixation du clavier à l'ordinateur. Après une intervention dans l'ordinateur . Suivez les procédures dans Retrait du repose-mains Avant d'intervenir dans l'ordinateur . - Page 15 Retirez les vis de fixation du repose-mains à l'ordinateur. Déconnectez le câble de la carte de lancement rapide, le câble du lecteur d'empreintes digitales et le câble du repose-mains de la carte système. Déconnectez le câble du voyant d'alimentation et le câble de la carte de voyants de la carte système...
- Page 16 Retirez les vis qui fixent le repose-mains à l'avant de l'ordinateur. Dégagez les bords du repose-mains pour le libérer.
-
Page 17: Installation Du Repose-Mains
Soulevez le repose-mains à la verticale et retirez-le de l'ordinateur. Installation du repose-mains Appuyez sur les bords du repose-mains pour engager s languette sur l'ordinateur. Serrez les vis de fixation du repose-mains à l'avant de l'ordinateur. Connectez le câble du voyant d'alimentation et le câble de carte de voyants à la carte système. Connectez le câble de la carte de lancement rapide, le câble du lecteur d'empreintes optiques et le câble du repose-mains à... -
Page 18: Retrait De La Batterie
Retrait de la batterie Avant d'intervenir dans l'ordinateur . Suivez les procédures dans Retirez : a) le panneau d'accès b) le clavier c) le repose-mains Déconnectez le câble de la batterie de la carte système. Retirez les vis de fixation de la batterie à la carte système. Retirez la batterie de l'ordinateur. -
Page 19: Installation De La Batterie
Installation de la batterie Placez la batterie dans le bâti de batterie. Remplacez les vis et serrez-le pour fixer la batterie à l'ordinateur. Connectez le câble de la batterie à la carte système. Installez : a) le repose-mains b) le clavier c) le panneau d'accès Après une intervention dans l'ordinateur . -
Page 20: Installation Du Disque Dur
Soulevez le disque dur pour déconnecter son câble. Déconnectez le câble du disque et retirez le disque dur de l'ordinateur. Retirez les vis de fixation du support au disque sur et retirez le support. Installation du disque dur Serrez les vis de fixation du support de disque dur au disque dur. Connectez le câble au disque dur et replacez le disque dur dans sa position d'origine dans l'ordinateur. -
Page 21: Retrait Du Capot À Charnières De L'écran
Retrait du capot à charnières de l'écran Avant d'intervenir dans l'ordinateur . Suivez les procédures dans Retirez le panneau d'accès. Retirez les vis de fixation du capot à charnières de l'écran à l'ordinateur. Retirez le capot à charnières de l'écran de l'ordinateur. Installation du capot à... -
Page 22: Retrait De L'ensemble Écran
Retrait de l'ensemble écran Avant d'intervenir dans l'ordinateur . Suivez les procédures dans Retirez : a) le panneau d'accès b) le clavier c) le repose-mains d) la batterie e) le capot à charnière de l'écran Libérez les câbles de leur chemin. Déconnectez le câble de l'écran de la carte système et retirez les vis de fixation de l'ensemble écran à... -
Page 23: Retrait Du Cache De L'écran
Retrait du cache de l'écran Avant d'intervenir dans l'ordinateur . Suivez les procédures dans Retirez : a) le panneau d'accès b) le clavier c) le repose-mains d) la batterie e) l'ensemble écran En utilisant une pointe en plastique, soulevez le cache de l'écran pour le libérer de l'ensemble écran. Soulevez le cache de l'écran et retirez-le de l'ensemble écran. -
Page 24: Retrait Du Panneau De L'écran
a) le capot à charnières de l'écran b) la batterie c) le repose-mains d) le clavier e) le panneau d'accès Après une intervention dans l'ordinateur . Suivez les procédures dans Retrait du panneau de l'écran Avant d'intervenir dans l'ordinateur . Suivez les procédures dans Retirez : a) le panneau d'accès... - Page 25 Retirez le panneau de l'écran du bloc écran. Placez le panneau de l'écran face avant tourné vers le bas pour accéder aux câbles de l'écran et de la caméra qui y sont connectés.
- Page 26 Tirez la languette en plastiques pour débrancher le câble de l'écran du panneau de l'écran. Retirez le câble de la caméra du panneau de l'écran.
-
Page 27: Installation Du Panneau D'écran
Installation du panneau d'écran Placez le câble de la caméra à l'arrière du panneau d'écran. Connectez le câble de l'écran à son connecteur sur le panneau d'écran. Alignez le panneau d'écran dans sa position d'origine sur l'ensemble écran. Serrez les vis pour fixer le panneau d'écran à l'ensemble de l'écran. Connectez le câble de la caméra au module caméra. -
Page 28: Installation Du Module Caméra
Installation du module caméra Connectez le câble au module caméra et placez ce dernier dans sa position d'origine sur l'ensemble écran. Installez : a) le cache de l'écran b) l'ensemble écran c) le capot à charnières de l'écran d) la batterie e) le repose-mains f) le clavier g) le panneau d'accès... -
Page 29: Installation Du Ventilateur
Installation du ventilateur Connectez le câble du ventilateur à la carte système. Serrez les vis de fixation du ventilateur à l'ordinateur. Installez : a) l'ensemble écran b) le capot à charnières de l'écran c) la batterie d) le repose-mains e) le clavier f) le panneau d'accès Suivez les procédures dans Après une intervention dans l'ordinateur . - Page 30 Retirez les vis de fixation de la carte système à l'ordinateur. Retirez le câble du disque dur de son chemin et retournez la carte système pour accéder au câble du connecteur d'alimentation. Déconnectez le câble du connecteur d'alimentation de la carte système.
-
Page 31: Installation De La Carte Système
Installation de la carte système Connectez le câble du connecteur d'alimentation à la carte système. Faites passer le câble du disque dur par ses languettes de routage. Serrez les vis de fixation de la carte système à l'ordinateur. Connectez le câble de la carte d'E/S à la carte E/S. Installez : a) le ventilateur b) l'ensemble écran... -
Page 32: Installation Du Dissipateur De Chaleur
Retirez le dissipateur de chaleur de la carte système. Installation du dissipateur de chaleur Serrez les vis de fixation du dissipateur de chaleur à la carte système. Installez : a) la carte système b) le ventilateur c) l'ensemble écran d) le capot à charnières de l'écran e) la batterie f) le repose-mains g) le clavier... -
Page 33: Installation Des Haut-Parleurs
Retirez les câbles du haut-parleur de leur chemin et retirez les haut-parleurs de l'ordinateur. Installation des haut-parleurs Placez les haut-parleurs sur l'ordinateur et faites passer le câble des haut-parleurs par les languettes de routage. Branchez le câble des haut-parleurs sur la carte d'E/S. Installez : a) le disque dur b) la batterie... -
Page 34: Retrait Du Connecteur D'alimentation
Retrait du connecteur d'alimentation Avant d'intervenir dans l'ordinateur . Suivez les procédures dans Retirez : a) le panneau d'accès b) le clavier c) le repose-mains d) la batterie e) le capot à charnières de l'écran f) l'ensemble écran g) le ventilateur h) la carte système Retirez la vis de fixation du connecteur d'alimentation à... -
Page 35: Installation De La Carte D'e/S
Retirez les vis de fixation de la carte E/S à l'ordinateur et retirez cette dernière de l'ordinateur. Installation de la carte d'E/S Connectez le câble du haut-parleur et celui de la carte E/S. Serrez les vis de fixation de la carte E/S à l'ordinateur. Installez : a) la batterie b) le repose-mains... -
Page 37: Chapitre 3: Configuration Du Système
La séquence de démarrage permet d'ignorer l'ordre des périphériques d'amorçage définis par la configuration du système et de démarrer directement depuis un périphérique donné (lecteur optique ou disque dur, par exemple). Lors du test à la mise sous tension (POST), lorsque le logo Dell s'affiche, vous pouvez : •... -
Page 38: Options Du Programme De Configuration
Tableau 1. Touches de navigation Touches Navigation Touche Haut Passe au champ précédent. Touche Bas Passe au champ suivant. <Entrée> Permet de sélectionner une valeur dans le champ sélectionné (si applicable) ou de suivre le lien dans le champ. Barre d'espacement Développe ou réduit une liste déroulante, si applicable. <Tab>... - Page 39 Main (Groupe principal) CPU Speed (Vitesse UC) Affiche la vitesse du processus. CPU ID (ID UC) Affiche l'ID du processeur. CPU Cache (Cache UC) L1 Cache (Cache L1) Affiche la taille de la cache L1 du processeur. L2 Cache (Cache L2) Affiche la taille de la cache L2 du processeur.
- Page 40 Advanced (Avancé) USB Emulation (Emulation USB) Active ou désactive la Default: Enable (Valeur par fonction d'émulation USB. défaut : Activé) USB Wake Support (Support activation USB) Permet aux périphériques Default: Disabled (Valeur USB de faire sortir par défaut : désactivé) l'ordinateur du mode Veille.
- Page 41 Advanced (Avancé) Fingerprint Reader (Lecteur Active ou désactive le Default: Enable (Valeur par d'empreintes digitales) lecteur d'empreintes défaut : Activé) digitales. Boot Disable (Désactivation Active ou désactive Default: Disabled (Valeur amorçage) l'amorçage. par défaut : désactivé) USB debug (Débogage Active ou désactive le Default: Disabled (Valeur USB) débogage USB.
-
Page 42: Mise À Jour Du Bios
Choose from My Products and Services List (Choisir dans la liste Mes produits et services) c) Choose from a list of all Dell products (Choisir dans la liste de tous les produits Dell) Dans l'écran de l'application et des pilotes, sous la liste déroulante Operating System (Système d'exploiration), sélectionnez BIOS. -
Page 43: Mots De Passe Du Système Et De Configuration
Suivez les instructions qui s'affichent. Mots de passe du système et de configuration Vous pouvez définir un mot de passe système et un mot de passe de configuration pour protéger l'ordinateur. Type de mot de passe Description Mot de passe système Mot de passe que vous entrer pour ouvrir un session sur le système. -
Page 44: Suppression Ou Modification D'un Mot De Passe Système Et/Ou De Configuration
L'ordinateur redémarrage. Suppression ou modification d'un mot de passe système et/ou de configuration Vérifiez que l'état de mot de passe est Déverrouillé (dans la configuration du système) avant de supprimer ou de changer un mot de passe système et/ou de configuration. Vous ne pouvez pas supprimer ou changer un mot de passe système et/ou de configuration si l'état de mot de passe est Déverrouillé. -
Page 45: Chapitre 4: Diagnostics
Diagnostics En cas de problème avec l'ordinateur, exécutez les diagnostics ePSA avant de contacter l'assistance technique de Dell. Les diagnostics visent à tester le matériel de l'ordinateur sans équipement supplémentaire ou risque de perte de données. Si vous ne parvenez pas à résoudre le problème vous-même, le personnel de maintenance et d'assistance peut utiliser les résultats des diagnostics pour vous aider à... -
Page 46: Voyants D'état De L'appareil
Si l'ordinateur est branché à une prise secteur, le voyant d'état de la batterie fonctionne de la manière suivante : Alternativement un voyant ambre clignotant et Un adaptateur secteur non pris en charge par Dell est fixé sur votre un voyant blanc portable. - Page 47 Description Cause possible/Etapes de dépannage Défaillance de la carte système • Erreur du jeu de puces (erreur du jeu de puces northbridge et southbridge, erreur DMA/IMR/horloge) • Échec du test de l'horloge machine • Echec porte A20 • Défaillance de la puce super E/S.
-
Page 49: Chapitre 5: Spécifications
Tableau 8. System Information (Informations sur le système) Élément Description Jeu de puces Jeu de puces Express Intel HM77 Largeur de bus DRAM 64 bits Flash EPROM : Vostro 3360 / Vostro 3460 SPI 8 Mo Vostro 3560 SPI 6 Mo Tableau 9. Processeur Élément Description Types •... - Page 50 Élément Description Vostro 3360 Cirrus Logic CS4213D Vostro 3460 / Vostro 3560 Conexant CX20672-21Z Conversion stéréo 24 bits (analogique-numérique et numérique-analogique) Interface : Interne Audio haute définition Externe Entrée microphone/casque stéréo/connecteur haut-parleurs externes Haut-parleurs Réglages du volume Touches de fonction clavier et menus de programme Tableau 12.
- Page 51 WLAN interne • Bluetooth • WWAN (facultatif) Tableau 15. Ports et connecteurs Élément Description Audio Vostro 3360 Connecteur casque stéréo/écouteur/sortie audio Vostro 3460 / 3560 Connecteur microphone et connecteur casque Vidéo • Connecteur VGA 15 pouces • Connecteur HDMI 19 pouces Adaptateur réseau...
- Page 52 Élément Description Vostro 3360/3460 1 366 x 768 pixels en 262 K couleurs Vostro 3560 1 920 x 1 080 FHD Luminosité maximale 200 nits Angle d'utilisation De 0° (fermé) à 140° Fréquence de rafraîchissement 60 Hz Angle minimal de visualisation : Horizontal 40°/40°...
- Page 53 Pile bouton 3 V CR2032 lithium Tableau 20. Adaptateur CA Élément Description Type : Vostro 3360 / Vostro 3460 / Vostro 3560 65 W avec carte vidéo intégrée Vostro 3460 avec carte vidéo discrète 90 W Vostro 3560 avec quatre coeurs 90 W Tension d'entrée...
- Page 54 Tableau 21. Physique Élément Description Vostro 3360 Vostro 3460 Vostro 3560 Hauteur 19,20 mm (0,75 pouce) 30,10 mm (1,18 32,50 mm (1,27 pouces) pouces) Largeur 332,00 mm (13,07 345,50 mm (13,60 375,00 mm (14,76 pouces) pouces) pouces) Profondeur 232,50 mm (9,15...
-
Page 55: Chapitre 6: Contacter Dell
Visitez le site support.dell.com. Sélectionnez la catégorie d'assistance. Si vous ne résidez pas aux Etats-Unis, sélectionnez le code pays au bas de la page support.dell.com ou sélectionnez Tout pour afficher d'autres choix. Sélectionnez le lien de service ou d'assistance approprié.
