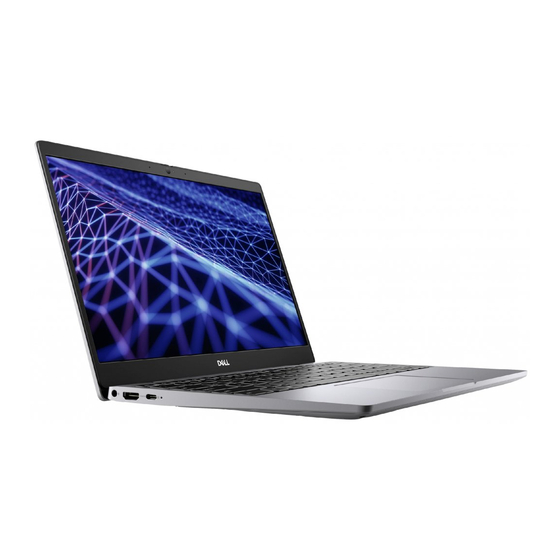

Dell Latitude 3330
Manuel du propriétaire
Modèle réglementaire: P18S
Type réglementaire: P18S002

Publicité

Table des Matières
loading

Manuels Connexes pour Dell Latitude 3330

Sommaire des Matières pour Dell Latitude 3330

  • Page 1 Dell Latitude 3330 Manuel du propriétaire Modèle réglementaire: P18S Type réglementaire: P18S002...

  • Page 2: Remarques, Précautions Et Avertissements

    éviter le problème. AVERTISSEMENT : Un AVERTISSEMENT indique un risque d'endommagement du matériel, de blessure corporelle ou de mort. © 2013 Dell Inc. Marques utilisées dans ce document : Dell , le logo Dell, Dell Boomi , Dell Precision , OptiPlex...

  • Page 3: Table Des Matières

    Table des matières Remarques, précautions et avertissements................2 1 Intervention à l'intérieur de votre ordinateur.................5 .........................5 Avant d'intervenir dans l'ordinateur ..........................6 Mise hors tension de l’ordinateur ....................7 Après intervention à l'intérieur de votre ordinateur ............................7 Présentation du système 2 Retrait et installation des composants..................9 ........................9 Retrait de la carte SD (Secure Digital) ......................9...
  • Page 4 Mots de passe du système et de configuration ..........47 Définition d'un mot de passe système et d'un mot de passe de configuration ..........48 Suppression ou modification d'un mot de passe système et/ou de configuration 4 Caractéristiques techniques....................49 5 Contacter Dell..........................55...

  • Page 5: Intervention À L'intérieur De Votre Ordinateur

    Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 6: Mise Hors Tension De L'ordinateur

    PRÉCAUTION : Pour retirer un câble réseau, déconnectez-le d'abord de l'ordinateur, puis du périphérique réseau. Déconnectez tous les câbles externes du système. Débranchez du secteur l'ordinateur et tous les périphériques qui y sont connectés. Fermez l'écran et retournez l'ordinateur sur une surface plane. REMARQUE : Pour éviter d'endommager la carte système, vous devez retirer la batterie principale avant de dépanner l'ordinateur.

  • Page 7: Après Intervention À L'intérieur De Votre Ordinateur

    PRÉCAUTION : Pour éviter d'endommager l'ordinateur, utilisez uniquement la batterie conçue pour cet ordinateur Dell spécifique. N'employez pas de batteries conçues pour d'autres ordinateurs Dell. Branchez les périphériques externes, par exemple réplicateur de port, extension de batterie ou périphérique d'accueil, et remettez en place les cartes comme l'ExpressCard, le cas échéant.
  • Page 8 Figure 2. Vue interne – avant 1. carte d'entrée/sortie (E/S) 5. carte système 2. pile bouton 6. le haut-parleur 3. carte WLAN (Wireless Local Area Network) 7. connecteur d'alimentation 4. le haut-parleur...

  • Page 9: Retrait Et Installation Des Composants

    Retrait et installation des composants Cette section fournit des informations détaillées sur le retrait ou l'installation des composants de l'ordinateur. Retrait de la carte SD (Secure Digital) Avant d’intervenir sur l’ordinateur . Appliquez les procédures décrites dans Appuyez sur la carte SD pour l'extraire de l'ordinateur. Faites glisser la carte SD hors de l’ordinateur.

  • Page 10: Installation De La Batterie

    Installation de la batterie Insérez la batterie dans son logement jusqu'à ce qu'elle s'enclenche. Après une intervention à l’intérieur de l’ordinateur . Appliquez les procédures décrites dans Retrait du cache de fond Avant d’intervenir à l’intérieur de votre ordinateur . Appliquez les procédures décrites dans la section Retirez la batterie.

  • Page 11: Installation De La Mémoire

    Retirez le module de mémoire de l’ordinateur. Installation de la mémoire Insérez le module de mémoire dans le connecteur de mémoire et appuyez dessus jusqu'à ce qu'il s'enclenche. Installez : a) le cache de fond de l’ordinateur b) la batterie Après une intervention à...

  • Page 12: Pose Du Disque Dur

    Pose du disque dur Alignez le support de fixation du disque dur sur ce dernier. Serrez les vis situées sur le disque dur pour fixer le support à ce dernier. Faites glisser le disque dur dans sa baie sur la carte système. Remettez en place et serrez la vis qui fixe le disque dur à...

  • Page 13: Installation Du Cadre D'écran

    Installation du cadre d'écran Alignez le cadre d'écran sur l'ensemble écran. En partant du coin supérieur, appuyez sur le pourtour du cadre de l'écran jusqu’à ce qu'il s'enclenche dans l'assemblage écran. Installez la batterie. Après une intervention à l’intérieur de l’ordinateur . Appliquez les procédures décrites dans Retrait de la caméra Avant d'intervenir sur l'ordinateur...

  • Page 14: Installation Du Panneau D'écran

    Faites pivoter le panneau d'écran par dessus le clavier. Détachez la bande adhésive qui fixe la connexion LVDS au panneau d'écran. Débranchez le câble LVDS du panneau d'écran. Retirez le panneau d'écran de l'ordinateur. Installation du panneau d'écran Branchez le câble d'écran au panneau d'écran et collez la bande adhésive pour fixer la connexion. Branchez le câble LVDS au panneau d'écran.

  • Page 15: Retrait Du Clavier

    Installez : a) le cadre de l'écran b) la batterie Après une intervention à l’intérieur de l’ordinateur . Appliquez les procédures décrites dans Retrait du clavier Appliquez les procédures décrites dans la section Avant d’intervenir à l’intérieur de votre ordinateur . Retirez la batterie.

  • Page 16: Retrait Du Repose-Mains

    Installez la batterie. Après une intervention à l’intérieur de l’ordinateur . Appliquez les procédures décrites dans Retrait du repose-mains Avant d’intervenir à l’intérieur de votre ordinateur . Appliquez les procédures décrites dans la section Retirez : a) la batterie b) le cache de fond de l’ordinateur c) clavier d) disque dur Retirez les vis sous l'ordinateur, qui fixent le repose-mains.

  • Page 17: Installation Du Repose-Mains

    Débranchez les câbles suivants : – carte média – Pavé tactile Avec une pointe en plastique, dégagez délicatement les côtés du repose-mains et retirez ce dernier de l'ordinateur. Installation du repose-mains Alignez le repose-mains sur sa position d'origine dans l'ordinateur et enclenchez-le délicatement. Branchez les câbles suivants sur le repose-mains : –...

  • Page 18: Installation De La Carte De Réseau Local Sans Fil (Wlan)

    Retirez la vis de fixation de la carte WLAN. Retirez la carte WLAN. Installation de la carte de réseau local sans fil (WLAN) Faites coulisser la carte WLAN dans son logement. Appuyez sur la carte WLAN et serrez la vis qui fixe la carte à l’ordinateur. Branchez les câbles d'antenne sur leurs connecteurs respectifs marqués sur la carte WLAN.
  • Page 19 Débranchez de l'ordinateur le câble d'écran et désacheminez-le. Retirez la vis qui fixe la charnière droite.

  • Page 20: Installation De L'ensemble Écran

    Soulevez avec précaution l'ensemble écran pour le dégager de la base de l'ordinateur. Installation de l'ensemble écran Alignez l'ensemble écran sur la base de l'ordinateur. Serrez la vis qui fixe la charnière de droite. Serrez les vis pour fixer l'ensemble écran au châssis de base du fond. Branchez le câble des haut-parleurs sur son connecteur situé...

  • Page 21: Installation De La Pile Bouton

    Retirez la pile bouton de l'ordinateur. Installation de la pile bouton Insérez la pile bouton, puis connectez le connecteur de la pile bouton à son compartiment. Installez : a) le repose-mains b) disque dur c) clavier d) le cache de fond de l’ordinateur e) la batterie Après une intervention à...

  • Page 22: Installation De La Carte Système

    Retirez les vis de fixation de la carte système au châssis. Soulevez la carte système pour la dégager du châssis. Installation de la carte système Connectez le câble du connecteur d'alimentation à la carte système. Insérez la carte système dans son logement. Serrez les vis qui fixent la carte système au châssis.

  • Page 23: Installation Du Dissipateur Thermique

    Installation du dissipateur thermique Insérez le dissipateur thermique dans son logement. Desserrez les vis imperdables qui fixent le dissipateur thermique. Connectez le câble du ventilateur à la carte système. Installez : a) l'ensemble écran b) carte système c) la pile bouton d) le repose-mains e) memory f) disque dur...

  • Page 24: Installation De La Carte Hdmi

    Installation de la carte HDMI Remettez la carte HDMI en place dans son logement. Installez : a) l'ensemble écran b) carte système c) l'ensemble écran d) le repose-mains e) memory f) disque dur g) clavier h) le cache de fond de l’ordinateur carte SD (Secure Digital) la batterie Après une intervention à...

  • Page 25: Installation Des Haut-Parleurs

    Installation des haut-parleurs Placez les haut-parleurs dans leurs compartiments respectifs et faites passer le câble à travers les canaux. Branchez le câble des haut-parleurs sur la carte d'E/S. Installez : a) la pile bouton b) carte système c) le repose-mains d) memory e) disque dur f) clavier...

  • Page 26: Installation De La Carte D'entrée/Sortie (E/S)

    Installation de la carte d'entrée/sortie (E/S) Insérez la carte d'E/S dans son logement. Branchez le câble des haut-parleurs sur la carte d'E/S. Installez : a) carte système b) le repose-mains c) memory d) disque dur e) clavier f) le cache de fond de l’ordinateur g) carte SD (Secure Digital) h) la batterie Après une intervention à...

  • Page 27: Options Du Programme De Configuration Du Système

    a) carte système b) l'ensemble écran c) le repose-mains d) memory e) disque dur f) clavier g) le cache de fond de l’ordinateur h) la carte SD (Secure Digital) la batterie Après une intervention à l’intérieur de l’ordinateur . Appliquez les procédures décrites dans Options du programme de configuration du système REMARQUE : Selon l'ordinateur et les appareils installés, les éléments énumérés dans cette section peuvent ne pas apparaître.
  • Page 28 Option Description Date/Time Vous permet de définir la date et l'heure. Tableau 2. System Configuration (Configuration du système) Option Description Integrated NIC Permet de configurer le contrôleur réseau intégré. Options possibles : • Désactivée • Activée • Enabled w/PXE (Activé avec PXE) (Paramètre par défaut) SATA Operation Permet de configurer le contrôleur SATA...
  • Page 29 Option Description USB PowerShare Vous permet de configurer le comportement de la fonction USB PowerShare. L'option est, par défaut, désactivée. • Enable USB PowerShare (Activer USB PowerShare) Miscellaneous Devices Vous permet d'activer ou de désactiver les différents appareils installés. Les options sont : •...
  • Page 30 Option Description Strong Password Permet d’appliquer l’option de toujours définir des mots de passe renforcés. Paramètre par défaut : Enable Strong Password (Activer les mots de passe sécurisés) n'est pas sélectionné. Password Configuration Vous pouvez définir la longueur du mot de passe. Min = 4 , Max = 32 Password Bypass Permet d’activer ou de désactiver la permission d’ignorer le mot de passe du système et du disque dur interne quand ceux-ci sont configurés.
  • Page 31 Option Description Admin Setup Lockout Permet d’empêcher les utilisateurs d’entrer dans le programme de configuration lorsqu’un mot de passe de l’administrateur est configuré. Réglage par défaut : Disabled (Désactivé) Tableau 5. Secure Boot Option Description Secure Boot Enable Permet d’activer ou de désactiver le secure boot.
  • Page 32 Option Description REMARQUE : Si vous désactivez le Custom Mode (Mode personnalisé), toutes les modifications effectuées seront effacées et les clés seront restaurées aux paramètres par défaut. Tableau 6. Performances Option Description Multi Core Support Ce champ indique si le processus aura un ou plusieurs cœurs activés.
  • Page 33 Option Description • Enable USB Wake Support (Activer la prise en charge du réveil USB) Wireless Radio Control Vous permet de contrôler la radio WLAN et WWAN. Les options sont : • Control WLAN radio (Contrôler la radio WLAN) • Control WWAN radio (Contrôler la radio WWAN) Paramètre par défaut : les deux options sont désactivées.
  • Page 34 Option Description • Auto Tableau 9. Virtualization Support (Prise en charge de la virtualisation) Option Description Virtualization Cette option indique si un moniteur de machine virtuelle (VMM) peut utiliser les capacités matérielles supplémentaires offertes par la technologie de virtualisation Intel. •...
  • Page 35 Option Description • Effacer le journal Power Events Affiche le journal des événements d'alimentation et vous permet de l’effacer. • Effacer le journal...

  • Page 37: Configuration Du Système

    La séquence de démarrage permet d'ignorer l'ordre des périphériques d'amorçage définis par la configuration du système et de démarrer directement depuis un périphérique donné (lecteur optique ou disque dur, par exemple). Lors du test à la mise sous tension (POST), lorsque le logo Dell s'affiche, vous pouvez : •...

  • Page 38: Options Du Programme De Configuration Du Système

    Tableau 13. Touches de navigation Touches Navigation Touche Haut Passe au champ précédent. Touche Bas Passe au champ suivant. <Entrée> Permet de sélectionner une valeur dans le champ sélectionné (si applicable) ou de suivre le lien dans le champ. Barre d'espacement Développe ou réduit une liste déroulante, si applicable. <Tab>...
  • Page 39 Option Description • Legacy (Mode hérité) (Paramètre par défaut) • UEFI Advanced Boot Options Permet d'activer les Legacy Option ROMs (ROM en option héritées) pendant le mode d'amorçage UEFI. Date/Time Vous permet de définir la date et l'heure. Tableau 15. System Configuration (Configuration du système) Option Description Integrated NIC...
  • Page 40 Option Description • Enable Boot Support (Activer le support d'amorçage) • Enable External USB Port (Activer le port USB externe) Paramètre par défaut : les deux options sont activées. USB PowerShare Vous permet de configurer le comportement de la fonction USB PowerShare. L'option est, par défaut, désactivée.
  • Page 41 Tableau 17. Sécurité Option Description Admin Password Permet de définir, modifier, ou supprimer le mot de passe de l’administrateur (admin). REMARQUE : Vous devez d'abord définir le mot de passe administrateur si un mot de passe administrateur est utilisé avec un mot de passe du système et/ou mot de passe de disque dur REMARQUE : Les changements de mot de passe prennent effet immédiatement.
  • Page 42 Option Description Paramètre par défaut : Activer TPM Security, TPM ACPI Support, TPM PPI Provision Override. Computrace Permet d’activer ou de désactiver le logiciel optionnel Computrace. Options possibles : • Deactivate (Désactiver) (Paramètre par défaut) • Désactiver • Activer REMARQUE : Les options Activate et Disable respectivement activent ou désactivent la fonctionnalité...
  • Page 43 Option Description • Save to File (Enregistrer sous un fichier) : enregistre la clé dans un fichier utilisateur sélectionné • Replace from File (Remplacer par un fichier) : remplace la clé actuelle par une clé obtenue à partir d'un fichier utilisateur sélectionné...
  • Page 44 Tableau 20. Power Management (Gestion de l’alimentation) Option Description AC Behavior Permet à l’ordinateur de se mettre sous tension automatiquement lorsque l’adaptateur secteur est branché. L’option est désactivée. • Wake on AC (Activation réseau LAN/WLAN) Auto On Time Permet de configurer l’heure à laquelle l’ordinateur doit s’allumer automatiquement. Options possibles : •...
  • Page 45 Option Description • Serial Mouse (Souris série) • PS2 Mouse (Souris PS2) • Touchpad/PS-2 Mouse (Pavé tactile/Souris PS-2) (Paramètre par défaut) Fn Key Emulation Vous permet de faire correspondre la fonction de la touche <Arrêt défil> du clavier PS-2 avec la fonction de la touche <Fn> d'un clavier interne. L'option est activée par défaut.

  • Page 46: Mise À Jour Du Bios

    Choose from My Products and Services List (Choisir dans la liste Mes produits et services) c) Choose from a list of all Dell products (Choisir dans la liste de tous les produits Dell) Dans l'écran de l'application et des pilotes, sous la liste déroulante Operating System (Système d'exploiration), sélectionnez BIOS.

  • Page 47: Mots De Passe Du Système Et De Configuration

    Cliquez sur Run (Exécuter) pour installer les paramètres BIOS actualisés sur l'ordinateur. Suivez les instructions qui s'affichent. Mots de passe du système et de configuration Vous pouvez définir un mot de passe système et un mot de passe de configuration pour protéger l'ordinateur. Type de mot de passe Description Mot de passe Mot de passe que vous entrer pour ouvrir un session sur le système.

  • Page 48: Suppression Ou Modification D'un Mot De Passe Système Et/Ou De Configuration

    Appuyez sur <Y> pour les enregistrer. L'ordinateur redémarrage. Suppression ou modification d'un mot de passe système et/ou de configuration Vérifiez que l'état de mot de passe est Déverrouillé (dans la configuration du système) avant de supprimer ou de changer un mot de passe système et/ou de configuration. Vous ne pouvez pas supprimer ou changer un mot de passe système et/ou de configuration si l'état de mot de passe est Déverrouillé.

  • Page 49: Caractéristiques Techniques

    Caractéristiques techniques REMARQUE : Les offres proposées peuvent varier selon les pays. Les caractéristiques suivantes se limitent à celles que la législation impose de fournir avec l’ordinateur. Pour plus d’informations sur la configuration de votre ordinateur, cliquez sur Démarrer → Aide et support et sélectionnez l’option qui permet d’afficher les informations relatives à...
  • Page 50 Mémoire Mémoire minimale 2 Go Mémoire maximale 8 Go Audio Type son haute définition bi-canal Contrôleur IDT 92HD93 Conversion stéréo 24 bits (analogique-numérique et numérique-analogique) Interface : Interne audio haute définition Externe entrée microphone/connecteur combiné écouteurs stéréo Haut-parleurs deux (2 W) Amplificateur intégré...
  • Page 51 Écran Hauteur Z 3,60 mm (0,14”) Diagonale 337,82 mm (13,30”) Résolution maximale 1 366 x 768 pixels à 262 K couleurs Luminosité maximale 220 nits Fréquence de rafraîchissement 60 Hz Angle d'utilisation De 0° (fermé) à 135° Angles minimum de visualisation : Horizontal 40/45@CR >= 10 Vertical...
  • Page 52 Batterie 4 cellules 14,80 V 6 cellules 11,10 V Durée approximative du chargement d'une batterie à 4 et 4 heures à 6 cellules, ordinateur éteint Plage de températures : En fonctionnement de 0° C à 35° C (de 32° F à 95° F) Hors fonctionnement de –40°...
  • Page 53 Conditions environnementales Stockage de -40°C à 65° C (de -40° F à 149° F) Humidité relative (maximale) : En fonctionnement De 10 % à 90 % (sans condensation) Stockage De 5 % à 95 % (sans condensation) Altitude (maximale) : De –15,2 m à...

  • Page 55: Contacter Dell

    Dell. Dell propose diverses options d'assistance et de maintenance en ligne et téléphonique. Ces options varient en fonction du pays et du produit et certains services peuvent ne pas être disponibles dans votre région Pour contacter le service commercial, technique ou client de Dell : Consultez le site dell.com/support.
