3 Description du produit
3.1 Aperçu général du produit
16a
17
1

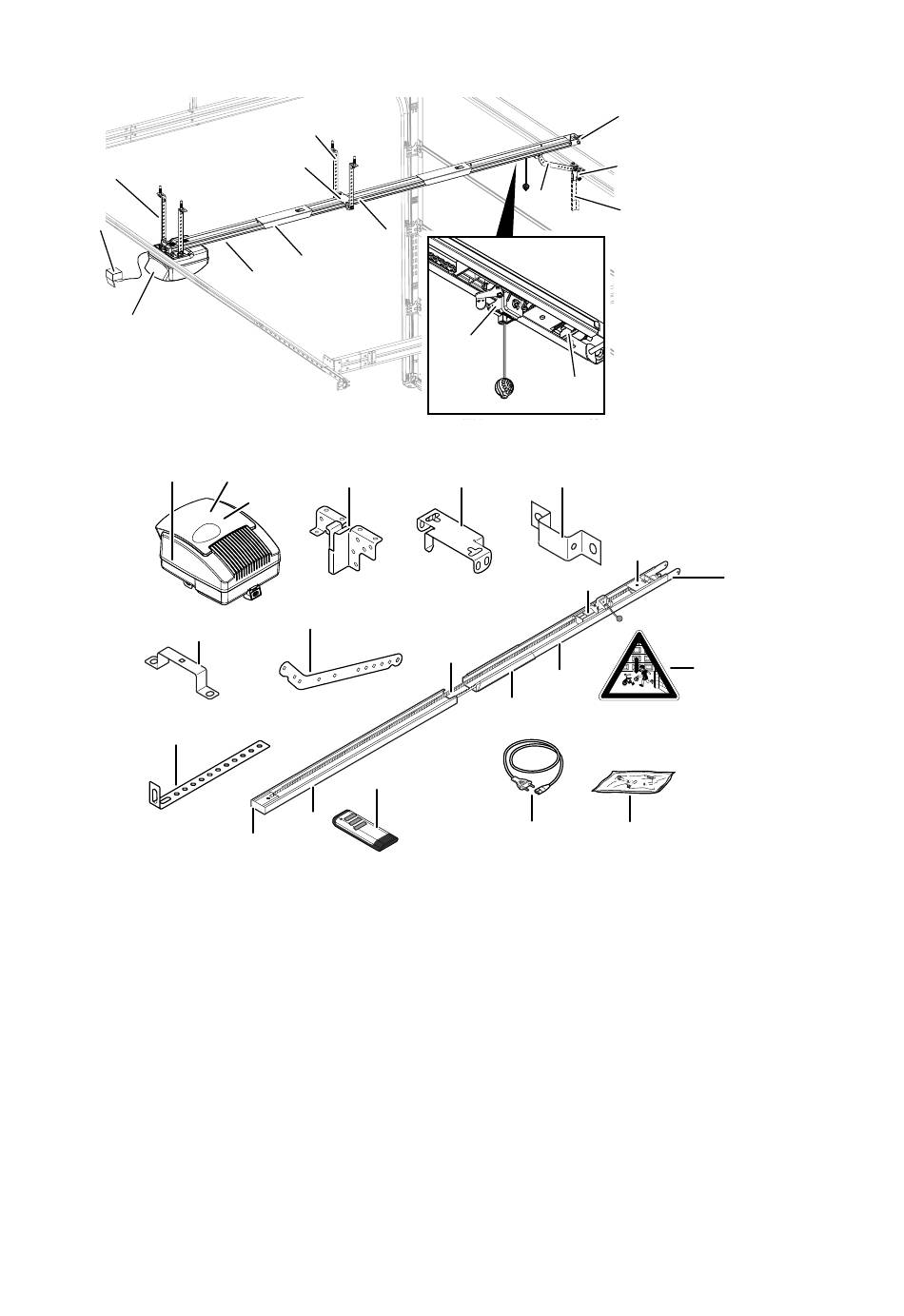

Fig. 1: vue d'ensemble du produit - après montage
1a
1x
2x
16
4x
Fig. 2: Vue d'ensemble du produit - pièces détachées
1a. Tête d'entraînement
1b. Volet de commande
1c. Plaque signalétique
2. Pignon moteur*
3. Rail de traction (exemple de modèle), côté entraînement*
4. Coulisseau mobile*
5. Courroie crantée ou chaîne*
6. Poulie de renvoi*
7. Raccord de rail de traction (exemple de modèle)*
8. Rail de traction (exemple de modèle), côté porte*
9. Dispositif de tension*
10. Fixation murale
Le contenu de la livraison dépend de la configuration de votre produit.
6
16b
13
7
3
1b
11
1c 1x
12
18
1x
1x
3
2
12
8
4
13
1x 1x
5
7
1x
15
17
11. Console de raccordement de la porte
12. Bielle
13. Suspension centrale
14. Sachet de vis
15. Émetteur portatif (en fonction du modèle)*
16a. Fixation au plafond tête d'entraînement
16b. Fixation au plafond du rail
17. Cordon secteur (dépend du modèle)*
18. Étrier de fixation
19. Étiquette de mise en garde
20. Console télescopique pour portes sectionnelles
*En option
10
11
20
9
10
6
4
1x
19
8
Automatic Door
WARNUNG: Automatisches Tor - Nicht im Bewegungsbereich des
Tores aufhalten, da sich das Tor unerwartet in Bewegung setzen kann!
WARNING: Automatic door - The door may operate unexpectedly,
therefore do not allow anything/anyone to stay in the path of the door!
1x
14
9
