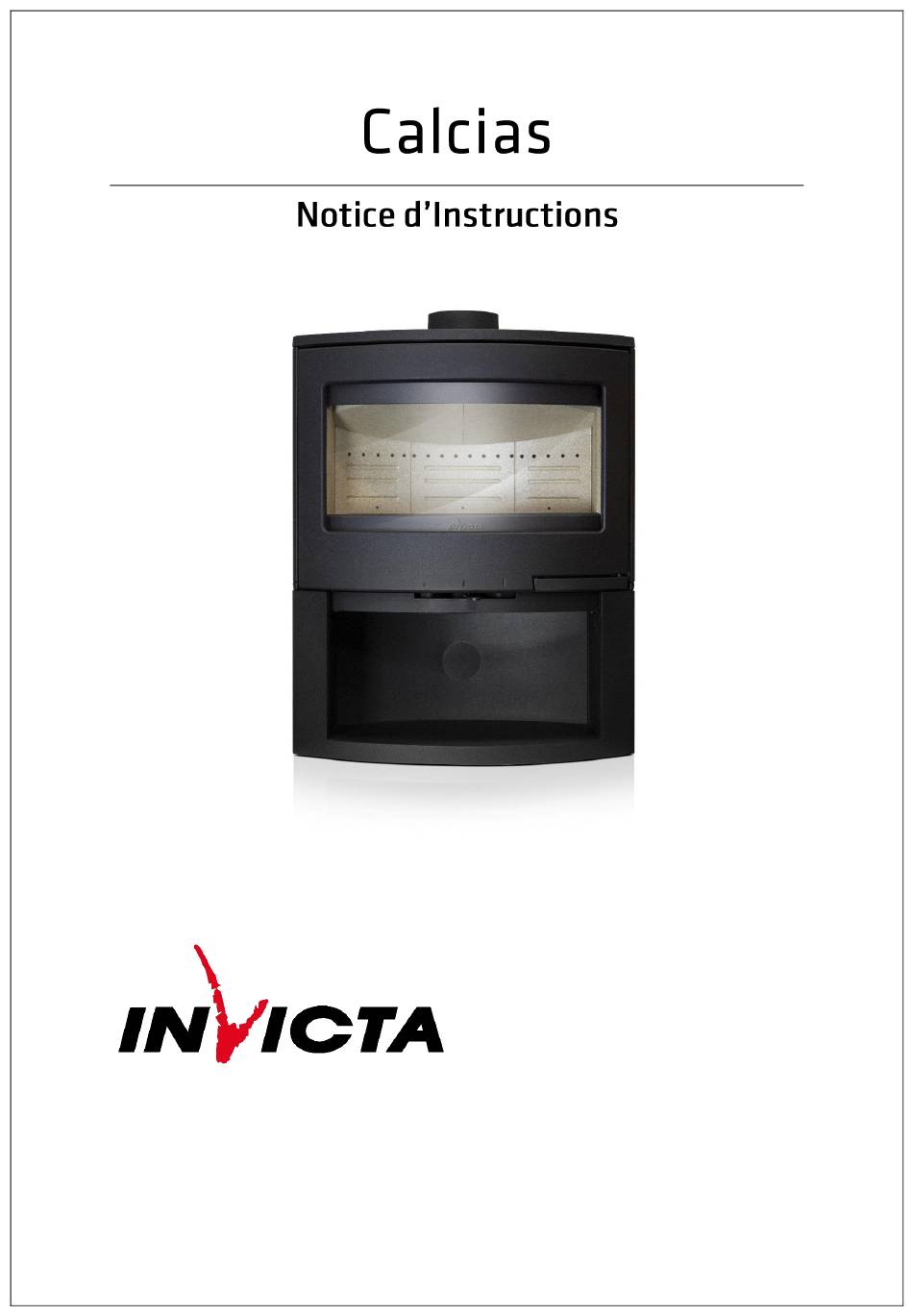

  • Page 1 Calcias Notice d'lnstructions ...i. ICTA...

  • Page 2: Table Des Matières

    PRÉSENTATION DE L'APPAREIL Invicta Group vous félicite pour votre achat. Certifié conforme å la Norme ISO 9001, Invicta Group garantit la qualité de ses appareils et s'engage å répondre aux besoins de ses clients. Sür de son savoir-faire basé sur plus de 50 ans d'expérience, Invicta Group utilise des technologies de pointe dans le design et la fabrication de toute sa gamme d'appareils.
  • Page 3 INVICTA PRÉSENTATION DE L'APPAREIL 3.8.2. Démontage des plaques réfractaires et du déflecteur de foyer dans cet ordre . 4. ENTRETIEN ET CONSEILS IMPORTANTS..................4.1. Entretien de l'appareil ..19 4.1.1. Foyer — Intérieur 4.1.2..19 Sortie de fumée ............19 4.1.3.

  • Page 4: Présentation De L'appareil

    1.1. Caractéristiques générales Unité Calcias PuissanceThermique Nominale (P.T.N) å l'environnement Rendement å P.T.N. Concentration COmesurée å 13% de 02 å P.T.N. 0.10 Débit de fumée å...
  • Page 5 Manuel d'lnstructions. Le non-respect de ces conseils peut provoquer des problémes å l'appareil (de détérioration, de longévité, etc.) qui ne seront pas pris en charge par la garantie Invicta Group. Ø147 Ø80...

  • Page 6: Instructions

    INVICTA INSTRUCTIONS POUR L'INSTALLATEUR supplémentaire de ces ouvertures. L'une de 2. INSTRUCTIONS POUR ces deux grilles devra étre située dans la L'INSTALLATEUR partie supérieure de la piéce (å moins de 30 cm du plafond) et l'autre dans la partie inférieure (å moins de 30 cm du niveau du 2.1.

  • Page 7: Emplacement De L'appareil

    INVICTA INSTRUCTIONS POUR L'INSTALLATEUR • cas la piéce est légérement en dépression et Vérifier si les passages de fumée il faut installer une prise d'air extérieure, sont obstrués morceaux non obturable, d'une section d'au moins 90 d'emballage ou de piéces détachées.

  • Page 8: Réglage En Hauteur Et Mise

    INVICTA INSTRUCTIONS POUR L'INSTALLATEUR 2.3.5. Réglage en hauteur et mise niveau II est trés important que l'appareil soit parfaitement nivelé, aussi bien par rapport au plan horizontal que vertical (utiliser un niveau bulle). 2.3.6. Branchement au conduit de fumée Le branchement de l'appareil å...

  • Page 9: Préparation Du Raccordement D'air

    INVICTA INSTRUCTIONS POUR L'INSTALLATEUR Retirez buse raccordement (2), le joint d'étanchéité (3) et le matériel de fixation (1,4,5). Vérifiez que le joint d'étanchéité ne soit pas endommagé. échéant, remplacez le joint d'étanchéité. 6789 Figure n06 - Montage du couvercle supérieur et...
  • Page 10 Raccordement en air extérieur par la paroi Percez passage pour raccordement dans la paroi (consultez les dimensions en mm de l'appareil Calcias section 1.1 pour le bon emplacement passagepour le raccordement). Raccordez hermétiquement le tube d'arrivée d'air au mur.

  • Page 11: Le Conduit

    INVICTA INSTRUCTIONS POUR L'INSTALLATEUR 2.4. Le conduit de fumée Si le conduit a tendance produire des refoulements, il faudra installer un anti- Le conduit de fumée doit respecter la refoulement efficace, aspirateur réglementation en vigueur d'installation statique, un ventilateur extracteur cheminées.
  • Page 12 INVICTA INSTRUCTIONS POUR L'INSTALLATEUR 10 m par rapport la sortie de la cheminée. < 10m < 200 Figure noII - Distances entre Ie sommet et les objets moins de 10m Le sommet doit se situer simplement au-dessus de tout édifice ou obstacle situé...

  • Page 13: Instructions

    INVICTA INSTRUCTIONS D'UTILISATION Autres combustibles: 3. INSTRUCTIONS D'UTILISATION • Chéne, chätaignier, fréne, érable, bouleau, peuplier, etc. • Le fabricant décline toute responsabilité • Les büches de pin ou d'eucalyptus concernant les détériorations des piéces une densité faible et une flamme causées par la mauvaise utilisation de...

  • Page 14: Description Des Éléments De L'appareil

    INVICTA INSTRUCTIONS D'UTILISATION 6070 Figure n013- Rapport entre humidité et pouvoir calorifique du bois. 3.2. Description des éléments de l'appareil 3.2.1. Éléments de fonctionnement 0—0+0 Figure no14- Éléments de fonctionnement de I'appareil • • A: Poignée de porte du foyer •...

  • Page 15: Allumage

    INVICTA INSTRUCTIONS D'UTILISATION - Air pour double combustion ouvert. 83 Fermé - Air primaire fermé - Air secondaire fermé - Air pour double combustion semi-ouvert. Attention: Lors du premier allumage, 3.3. Allumage l'appareil peut provoquer de la fumée et des odeurs.

  • Page 16: Fonctionnement

    INVICTA INSTRUCTIONS D'UTILISATION L*intervalle de chargement minimal post combustion en brülant les particules pour une puissance calorifique nominale non brülées lors de la premiére combustion. Nous augmentons ainsi le rendement de est de 60 minutes. l'appareil et nous réduisons les rejets.

  • Page 17: Retrait Des Cendres

    INVICTA INSTRUCTIONS D'UTILISATION Nettoyage des cendres de la zone du registre primaire nécessaire d'effectuer nettoyage périodique de cette zone, afin de garantir un passage d'air adéquat et un mouvement correct du registre primaire. Pour accéder å cette zone, suivre étapes suivantes : Retirez le bac å...

  • Page 18: Piéces Internes Amovibles. Déflecteur. Plaques Intérieures Vermiculite

    INVICTA INSTRUCTIONS D'UTILISATION Une fois que l'on a retiré toutes ces 3.8.2. Démontage des plaques réfractaires et du déflecteur de foyer piéces, enlever les cendres de toute la zone. dans cet ordre 3.8. Piéces internes amovibles. Déflecteur. Plaques intérieures vermiculite.
  • Page 19 INVICTA INSTRUCTIONS D'UTILISATION d- Soulevez le déflecteur droite (2) en haut 00 0 0 0 00000 e- Retirez la plaque intérieure (7) f- Retirez les plaques (3),(4) et (5) 0000 g- Retirez les déflecteurs (1) et (2)

  • Page 20: Entretien De L'appareil

    INVICTA ENTRETIEN ET CONSEILS IMPORTANTS veillez ne pas éclabousser ni passer ces 4. ENTRETIEN ET CONSEILS produits sur l'acier peint ou la fonte peinte. IMPORTANTS 4.1.5. Vitre foyer 4.1. Entretien de l'appareil Pour que la vitre se maintienne propre le...

  • Page 21: Conseils Importants

    Invicta Group recommande d'utiliser uniquement piéces rechange d'origine. Invicta Group n'est pas tenu responsable de toute modification non autorisée. Cet appareil produit de la chaleur et peut provoquer des brülures de peau. Cet appareil peut rester CHAUD un certain temps aprésavoirété éteint. ÉVITER QUE LES ENFANTS EN BAS AGE NE S'EN APPROCHENT.
  • Page 22 INVICTA CAUSES D'UN MAUVAIS FONCTIONNEMENT 5. CAUSES D'UN MAUVAIS FONCTIONNEMENT CeSigne recommande I'intervention d'un professionnel qualifié pour effectuer cette opération. Situation Causes probables Action Utiliser des bois durs, coupés depuis au moins 2 ans et Bois vert ou humide entreposés dans des endroits abrités et ventilés Les büches sont trop...

  • Page 23: Piéces Détachées

    INVICTA PIÉCES DÉTACHÉES 6. PIÉCES DÉTACHÉES...
  • Page 24 Calcias 3000001330578 Charniére front supérieur gauche Calcias 3000001330608 3000001330868 Charniére front inférieur gauche Calcias 3000001330714 Ensemble tige de fermeture de porte Calcias ② ③ ④ ⑤ ⑥ ⑦ ⑧ 3000001338956 Porte compléte sans vitre Calcias l<it vermiculite Calcias 3000001334170...
  • Page 25 - 2 ans pour les poöles granulés commercialisés sous les marques INVICTA, I-AUDEL ou DEVILLE, - 2 ans pour les poöles et foumeaux ä fioul commercialisés sous la marque INVICTA, I-AUDEL ou DEVILLE, - 2 ans pour les fourneaux ä bois commercialisés...

  • Page 26: Garantie

    Produit. Cession de Ia garantie La garantie est liée au Produit vendu par INVICTA GROUP, elle est acquise automatiquement å tout nouveau propriétaire pour la durée restant å courir. Prix de Ia garantie La garantie commerciale telle que définie ci-dessus n'entraTneaucun paiement de la part du consommateur.
  • Page 27 INVICTA GARANTIE GARANTIE Article L217-4 Créé par Ordonnance n02016-301 du 14 mars 2016 - art. Le vendeur livre un bien conforme au contrat et répond des défauts de conformté enstant lors de la délivrance_ II répond également des défauts de conformité résultant de l'emballage, des instructions de montage ou de linstallation lorsque celle-ci A été...
  • Page 28 INVICTA GARANTIE Régiement délégué (UE) 2015/1186, Annexe IV - FICHE PRODUIT Commission delegated regulation (EU)2015/1186,Annex IV - Product information sheet Marque Commerciale. Trade mark. Invicta Group Référence. Reference number "648803 Classe d'efficacité énergétique. Energy efficiency class. Puissance thermique directe. Direct heat output.
